共射放大电路如何选择晶体管

这一节继续对共射放大电路进行总结分析，确定电源和选择晶体管!

关键：共射放大器电路;

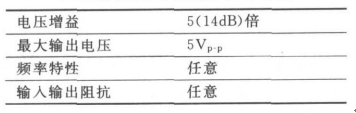

表1-1 共射放大电路的设计规格

01确定电源电压

首先确定电源电压，最大输出电压是重点。为了输出5Vp-p的输出电压，显然必须要5V以上的电源电压。

其次，为了使得集电极电流流动，由于发射极电阻RE上最低加上1~2V的电压，所以电源电压最低必须为6~7V，在这里，决定采用与OP放大器的电源电压一样的15V(该电源容易得到)。

02选择晶体管

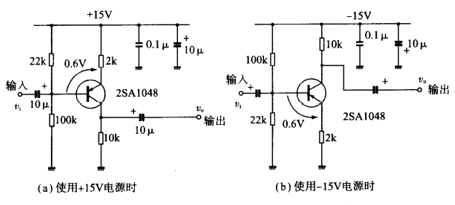

如表1-1所示，晶体管有NPN和PNP两种类型。图2-1是使用NPN晶体管组装的电路，使用PNP组装的电路如图2-2所示：

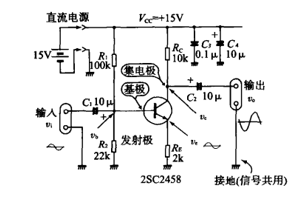

图2-1 用NPN型晶体管的共发射极放大电路

图2-2 用PNP型晶体管的共发射极放大电路

使用PNP晶体管的电路与使用NPN晶体管的电路，其电流方法相反，为了使得偏置电压的极性相反，就成为将电源与GND进行交换的形式。

在这里采用的是NPN型晶体管，但是可以根据自己的喜好，用NPN型或者PNP型都没有关系的。现在，具体来选择晶体管，晶体管按照其用途分为：高频、低频，进一步还可以分为小信号与大信号。至于它们的品种有几千种之多，所以从其中选择所需要的品种是非常困难的。

确切地讲，在追求最终性能(噪声大小和高频特性等)的情况下，晶体管的特性左右着电路的性能，所以必须慎重选择器件，但是，该电路是为实验用的，仅规定了放大倍数与最大输出电压，所以如不超过晶体管的最大额定值，无论使用哪一个品种都一定能工作，反过来说，如果是这种电路，就不必太拘泥于晶体管的规格，只要是NPN型晶体管的任何一种就可以。

考虑一下晶体管的最大额定值，因为电源电源为15V，所以在集电极-基极和集电极-发射极间有可能加上15V电压(加上大振幅输入信号时)。因此，选择集电极-基极间电压VCBO与集电极-发射极间电压VCEO的最大额定值为15V以上的器件。在这里，从满足前述最大额定值条件的器件中，选取了小信号晶体管2SC2458(东芝)，在图2-3中，表示了这种晶体管的特性参数。
