共射放大电路直流工作点和交流放大倍数的计算

这一节继续对共射放大电路进行总结分析，直流工作点和交流放大倍数计算!

关键：共射放大器电路;

图1-1 共射放大电路

01直流工作点计算

首先在图1-1所示电路中，基极的直流电位为VB，是用电阻R1和电阻R2对电源电压Vcc进行分压后的电位，所以流进晶体管的基极电流的直流成分IB是很小的，可以忽略，则：

发射极的直流电位VE， 仅比VB低于基极-发射极间的电压VBE，如设VBE=0.6V，则VE为：

发射极上流动的直流电流IE为：

集电极的直流电压Vc为电源电压减去Rc的压降而算得的值，所以Vc为：

在式(1.4)中，基极电流为很小值时，所以可以忽略不计，则Ic=IE，所以式(1.4)可成为：

以上求得的各个部分的直流电位表示在图1-2中，如图所示：

图1-2 共射放大电路中各个部分的直流电位

02交流电压放大倍数的计算

接着求图1-1所示电路的交流放大倍数(交流增益)。

由于晶体管的基极-发射极间存在的二极管是在导通的情况下使用的(交流电阻为0)，所以基极端子的交流电位直接出现在发射极，因此，由交流输入电压引起的输出电流的交流变化部分为：

另外，令集电极电流的交流变化部分为△ie，则vc的交流变化△vc为：

进而认为，集电极电流=发射极电流，则：

所以：

另一方面，因用C2将vc的直流成分截去，所以交流输出信号vo即为△vc的本身：

因此，该电路的交流电压放大倍数Av可为：

如式(1.11)所示，放大倍数Av与晶体管的直流放大倍数hFE无关，而是由RC与RE之比来决定的。 另外，RE的值增大，则放大倍数Av减小，所以可以认为该电路由RE加了负反馈，为此，称RE为发射极反馈电阻，由于负反馈，RE有抑制hFE的分散性和VBE的温度变化而产生的发射极电流变化的作用。 其求取方法如图2-1所示：

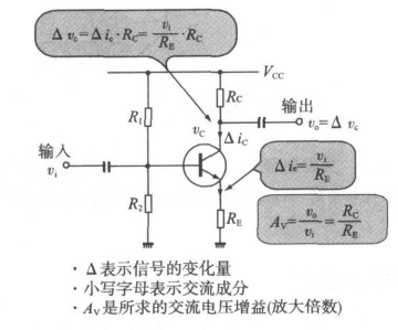

图2-1 电压增益图
