从电路原理讲述二端口网络

对于输入端口1-1’和输出端口2-2’满足“对于所有时间t，从端子1流入方框的电流等于从端子1’流出的电流i;同时，从端子2流入方框的电流等于从端子2’流出的电流”，那么这种电路就可以称为二端口电路，简称为二端口。可以使用Y、Z和H参数分析二端口网络，但是在晶体管电路中，常用H参数(混合参数)进行分析。

关键词：二端口电路; H参数;

01二端口结构

假设两个端口电源U1和U2都是已知的，满足线性关系，并且电流方向和电压方向如图1-1所示：

图1-1 线性二端口的电流电压关系

02分析方法

图1-1所示电路，可以使用H参数(混合参数)来表示，如下所示：

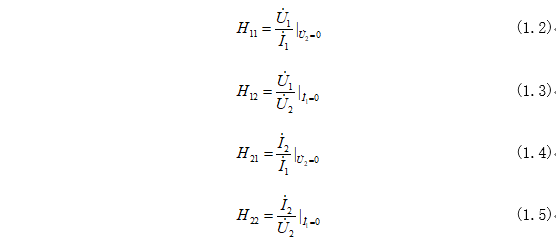

其中H参数可以求得为：

可见式(1.2)和式(1.4)具有短路参数的性质，式(1.3)和式(1.5)具有开路参数的性质，所以H11和H22参数可以表示为：

同时，另两个参数，H21可以表示两个电流之间的比值，H12可以表示两个电压之间的比值。

用矩阵形式表示时，有：

其中式(1.8)中的H表示为H参数矩阵：
