精密吸电流/源电流电路配置为反射镜或放大器

所示的精密电流镜允许您将一种类型的4–20mA变送器转换为另一种，或创建中继器以延长电流环路的长度。这些电路包括一个输入-灌/输出-灌镜和一个输入-源/输出-源镜。

工业电流控制环路中使用的4–20mA变送器可用作有源电流源、远程无源吸电流器或与其他几种I/O组合。

精密电流镜是其中一些应用的有用构建模块，它允许您将一种类型的发射器转换为另一种类型的发射器，或创建中继器以延长环路长度。电路示例包括输入-灌/输出-灌镜（图1a）和输入-源/输出-源镜（图1b）。这些电路具有相似的配置，但性能略有不同。您还可以通过将一种电路类型链接到另一种电路类型来构建输入-接收/输出-源反射镜和输入-源/输出-接收镜。

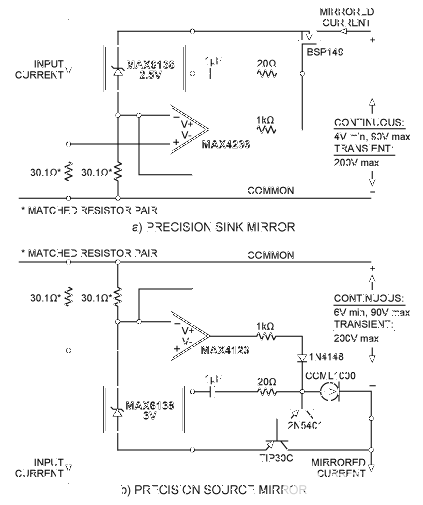

图1.单位增益输入灌电流镜（a）和单位增益输入源/输出源反射镜（b）。

图1a–1b电路的输出阻抗范围为108到 109欧姆和电流镜精度（对于图1a）由其匹配电阻比的精度定义。例如，使用与0.1%匹配的电阻会产生相当于10位分辨率的镜像精度。在一定值范围内，这些匹配电流检测电阻的绝对值对镜像精度没有影响。所示值（30.1Ω）有些任意，您可以增加输入压降和增加最小工作输出电压。

如图所示的检测电阻值，由于MAX4123 （600μV）的失调大于图1a中使用的MAX4236 （20μV），因此图1b电路在满量程下增加了一个10位LSB的失调不确定性。使用更高值的检测电阻可降低这种不确定性。

工作电压的顺从范围从最小4V（两个电路）扩展到图1a电路（90V）的最大值，因为图1a电路（90V）的输出器件不同。要将这两个电路中的任何一个配置为电流放大器，只需通过改变检流电阻的比率来调节电流增益。
