如何计算上行滞回比较器的迟滞宽度

时间:2023-01-12 16:16

人气:

作者:admin

标签:   比较器  运放  参考电压

导读:这一期计算上行滞回比较器——带参考电压的迟滞宽度,采用两种方法,第一是基于“虚短虚断”理论的理论分析方法,第二种是电路分析法来计算,两种各不相同。...

这一期计算上行滞回比较器——带参考电压的迟滞宽度,采用两种方法,第一是基于“虚短虚断”理论的理论分析方法,第二种是电路分析法来计算,两种各不相同。

关键词:上行滞回比较器;迟滞宽度;

01电路结构图

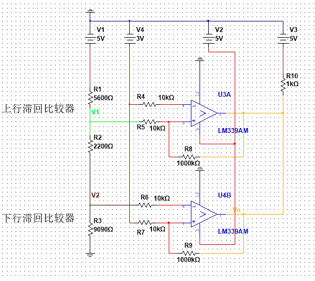

如图1-1所示,“上行滞回比较器——带参考电压”的电路图:


图1-1 滞回比较器——带参考电压电路图

图1-1电路中比较器采用LM339,以5V作为U3A的输入电源,那么输出电压高电平Voh=5V,输出电压低电平为Vol=0V,由于339内部结构,需要使用电阻R2进行上拉处理。

02电路分析方法1

根据运放的“虚短”可以知道:


根据运放的“虚断”可以知道,没有电流流过运放,所以得:


其中已知阈值电压为:


所以输入电压Vin可以根据式(1.2)和式(1.3)为:


当输入电压Vin高于阈值电压,输出电压为高电平Voh=5V;同理,当输入电压Vin低于阈值电压,输出电压为低电平Vol=0V,即:


其电压回差(迟滞宽度)为:


代入值,求得对于节点1输入的电压回差(迟滞宽度):


当电源V1为5V时,节点1处的电压为:


V1所在支路的电阻之后为:


其中将电阻R2和电阻R3合并可得:


设置节点1为阈值电压3V,电源V1电压值为:


设置节点1处电压每次递减10mV,电源V1每次递减/递增电压为:


那么电源V1的电压回差可用式(1.7)计算为:


计算可得电源V1的电压回差为75mV,电源V1的输入范围为(4.451,4.526)。

03路分析方法2

设置节点1为阈值电压3V,电源V1电压值为:


当节点1电压大于3V时,输出电压Vo就为高电平,此时电源V1电压为比较器U3A的迟滞上限电压;同理,当节点1电压小于3V时,输出电压Vo就为低电平,此时电源V1电压为比较器U3A的迟滞下限电压。

迟滞上限电压:

当输出电压Vo由低电平即将变化为高电平时(输出电压Vo此时还是低电平0V):


V1所在支路的电阻之后为:


其中将电阻R2和电阻R3合并可得:


求解节点电压VinH,并将V0L=0代入,VinH为:


同时求解节点1为3.03V对应电源V1的迟滞上限电压为:


迟滞下限电压:

当输出电压Vo由高电平即将变化为低电平时(输出电压Vo此时还是高电平5V):


V1所在支路的电阻之后为:


其中将电阻R2和电阻R3合并可得:


求解节点电压VinH,并将V0H=5V代入,VinH为:


同时求解节点1为2.98V对应电源V1的迟滞下限电压为:


比较器U3A设定的迟滞宽度为:


计算可得电源V1的电压回差为75mV,电源V1的输入范围为(4.451,4.526)。

两种方法结果都是一样的!
