CS8685双声道2x80W大功率D类音频功放IC解决方案

引言

D类音频功放IC兼具体积小、发热少、集成度高和高清音质等优势，同等电压能够提供比传统AB类音频放大器更高的输出功率，占板面积减少，是家庭影院系统、声霸音箱、低音炮等音频系统消费电子产品的理想选择。近年来，D类音频功放IC因其效率高，符合现代社会的发展趋势，使得应用越来越广泛。

日前，深圳市永阜康科技有限公司大力推广一颗2x80W双声道大功率D类音频功放IC-CS8685H，采用独有的EQB-32(顶部散热焊盘外接散热器)封装，强劲的驱动能力能够保证大功率输出，在26V电源电压驱动2个4欧扬声器、无需任何功率或电流限制、实现大功率高效率的音频输出。充分满足条形音箱、后装汽车音频解决方案、大功率蓝牙音箱的使用需求.

主要特性与优势

- 5.0V至35V宽泛电源电压适应多种电源应用：支持3节或4节锂电、铅酸铅酸等升压至26V; 18-30V适配器供电等应用;

- 主从模式可编程控制，可实现无限级联功率输出，满足2.1、4.0、5.1等多声道应用;

- 多重开关频率可选，AM抑制功能，避免收音干扰;

- 低RDS(on) 、比领先的同类竞争产品低20%，可提升低频下潜度;

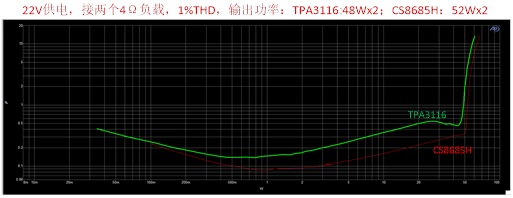

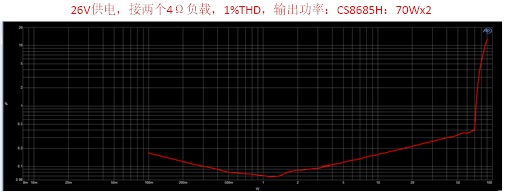

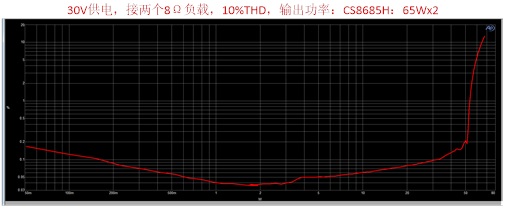

实测输出功率指标

概要

CS8685H是-款2x80W立体声D类音频功率放大器，这款器件在顶层设计了散热焊盘，焊盘上连接散热器后在供电电压24V的情况下，最大可以输出2x75W的连续功率;通过主从模式的设置可以让CS8685H实现无限级联，从而实现系统的多路输出;CS8685H具备先进的EMI抑制技术，它采用表面贴装技术，只需少量的外围器件，便使系统具备高质量的音频输出功率。CS8685H内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。CS8685H最高可达93%以上的效率，40V以上的耐压设计微芯片提供了超高的可靠性，可以有限的降低生产过程中的不良比例。

CS8685H提供了特殊的EQB32封装形式供客户选择，合适的封装尺寸为客户安装散热器件提供了最大的方便，其额定的工作温度范围为-40℃至85℃。

描述

输出功率(THD+N=10%)

VDD = 24V@RL = 4 Ω 2x75W

VDD = 28V@RL = 4 Ω 2x100W(峰值)

输出功率(THD+N=1%)

VDD = 22V@RL = 4 Ω 2x50W

VDD = 24V@RL = 4 Ω 2x62W

VDD = 26V@RL = 4Ω 2x70W

VDD = 28V@RL = 6Ω 2x60W

VDD = 30V@RL = 6Ω 2x68W

单电源供电，宽电源电压范围：5V-30V

高可靠性设计：40V耐压设计

效率高达93%

三段增益可选

静音功能控制

主从模式可编程控制，可实现无限级联功率输出

音频系统带滤波网络，静态电流小于15mA@24V

多重开关频率可选，AM抑制功能

可编程功率限制

良好短路保护和具备自动恢复功能的温度保护

良好的失真和防噗声功能

增强型封装设计：顶层散热焊盘的特殊设计

差分输入

符合汽车的应用要求

应用信息

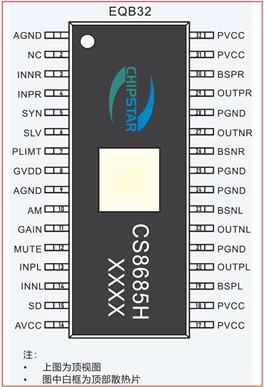

1.CS8685H脚位图

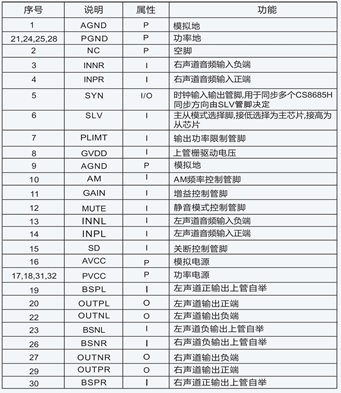

2.CS8685H管脚说明

3.CS8685H DEMO板原理图

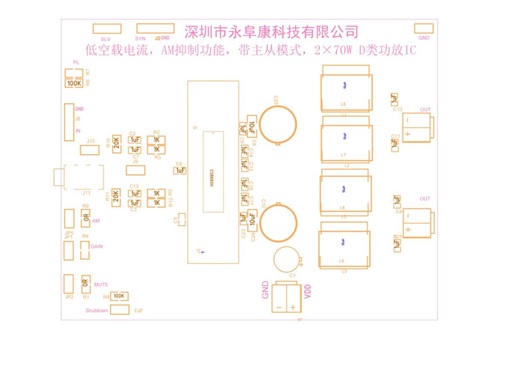

4.CS8685H DEMO板PCB顶层设计图

5.CS8685H DEMO板PCB底层设计图

6.CS8685H DEMO板贴片图

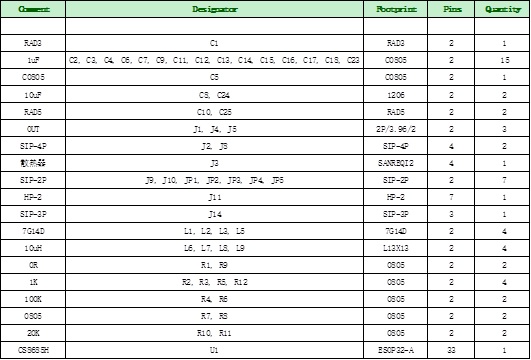

7.CS8685H DEMO板物料清单

8. CS8685H DEMO板实物图
