iCoupler®数字隔离器如何提供电平转换功能？

iCoupler®数字隔离器广泛用于跨越隔离栅传输数字信号。某些情况下，数字隔离器在非隔离应用中居然也可披上电平转换器的小马甲，在系统中提供电平转换功能！

非隔离应用中iCoupler®数字隔离器是如何提供电平转换功能？我们来看两个情况：

情况一：–48 V DC-DC电源

在通信电源应用中，标准电轨为–48 V直流，且原边控制信号以该电轨为参考。副边控制信号通常是以地为参考的低电压I/O（例如，+5 V、+3.3 V CMOS）。原边地和副边地相连，整个系统为非隔离式。这类DC-DC电源应用中，数字隔离器适合为反馈信号提供电平转换功能。

图1.基于数字隔离器带反馈的–48 V至5 V DC-DC电源

如图1所示，副边的高电平输入电压为5 V，低电平电压为0 V；原边的高电平电压为–43 V，低电平为–48 V。数字隔离器的原边地连接–48 V电轨，且VDD电源连接–43 V。由于存在内置隔离栅，隔离器的每一边都在独立的电压域内工作，提供了电平转换的功能。使用iCoupler数字隔离器还可保护副边电路不受故障影响，如过压或短路。

情况二：多电源系统

对于多电源域的系统而言，可能有一个或多个电源处于关断状态而其他电源处于工作状态。这种情况下，若在两个电源区域之间存在任何数据线连接，则关断区域可能以寄生方式由数据线上的电压或电流供电。图2显示了这种应用情况。若要避免泄漏电流，必须将数字线设为低电平输出或高阻抗模式。

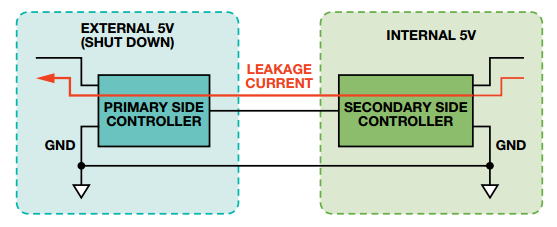

图2.两个电源域之间的泄露电流

使用iCoupler数字隔离器代替两个电源域直接连接时，可阻断其间的泄漏电流（图3）。由于此时无需控制输出状态，因此可简化硬件和软件的保护设计。

图3.使用数字隔离器连接两个电源区域
