基于MGA-31589的高线性度驱动器放大器设计

MGA-31589是一款高线性度增强模式伪形态高电子迁移率晶体管（EpHEMT）放大器，其频率范围从450 MHz扩展至1.5 GHz。Avago Technologies的MGA-31589是采用标准SOT-89封装的0.5 W高增益驱动器放大器单片微波集成电路（MMIC）。

该器件在整个应用范围内均具有高线性度。MGA-31589用+5 V单电源供电，在室温下消耗146 mA的标称电流。该器件具有良好的线性度，在900 MHz时具有+45 dBm的三阶输出截取点（OIP3），20.7 dB的增益和+27.1 dBm的输出1 dB增益压缩（OP1dB），均具有出色的性能。通过Avago Technologies专有的0.25μmGaAs EpHEMT工艺可以实现这一点。

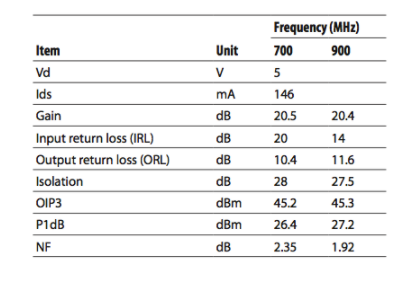

MGA-31589通常在发送链中用作驱动器放大器，或者在接收器链中用作第三级LNA。MGA-31589为450 MHz至1.5 GHz范围内的应用提供服务，而MGA-31689为1.5 GHz至3 GHz范围内的应用提供最佳服务。表1总结了从数据手册中摘录的性能指标。该表中每个频率下测得的性能与数据表中的特定应用电路和材料清单相对应。

MGA-31589数据表性能摘要

MGA-31589产品概述

MGA-31589产品线使用Avago Technologies专有的0.25μmGaAs EpHEMT工艺。MGA-31589采用三引脚（SOT-89）表面贴装塑料封装，尺寸为4.5 mm x 2.5 mm x 1.5 mm。占位面积和引脚配置如图2所示。

根据数据手册规格和电路，MGA-31589可通过单个匹配电路以200 MHz带宽工作。在数据手册中，显示了两个700 MHz和900 MHz的匹配电路，它们在不降低其他参数（例如ORL和P1dB）的情况下提供了良好的IP3性能。

MGA-31589 SOT-89封装和引脚连接

MGA-31589演示板

演示板布局

演示板上的50Ω传输线对于最小化损耗和最大功率传输至关重要。正确的传输线设计对于成功的放大器设计很重要。该板具有共面波导（CPWG）传输线，在900 MHz设计频率下的特性阻抗为50Ω。

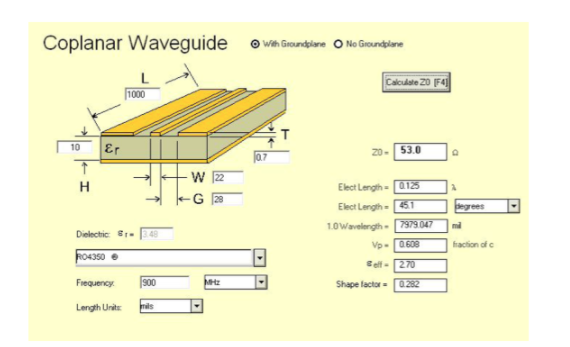

使用Avago提供的免费AppCad模拟软件可以轻松计算CPWG尺寸。AppCad CPWG设计屏幕截图如图3所示。

App CAD计算器，用于共面波导设计

MGA-31589演示板的堆叠结构

结论

本应用笔记演示了MGA-31589的灵活性。可以针对需要高线性度或良好的输出回波损耗以及较小的可接受的折衷的应用进行调整。这可以通过对输出匹配组件C3，L3和C4进行微调来实现。

MGA-31589放大器提供高增益（20.8 dB），高线性度（+45 dBm）和良好的P1dB（+27.1 dBm），以及良好的输入和输出回波损耗。Id消耗为150 mA。
