该TPS63802是一款高效、高输出电流的降压-升压转换器。根据输入电压，当输入电压约等于输出电压时，它会自动在升压、降压或新型 4 周期降压-升压模式下运行。模式之间的转换发生在定义的阈值上，避免模式内不必要的切换，从而减少输出电压纹波。器件输出电压由电阻分压器在宽输出电压范围内单独设置。11μA静态电流可在几乎或空载条件下实现最高效率。
*附件：tps63802.pdf
特性
- 输入电压范围：1.3 V 至 5.5 V
- 输出电压范围：1.8 V 至 5.2 V（可调）
- V 的 2A 输出电流
我 ≥ 2.3 V、V O = 3.3 伏 - 在整个负载范围内实现高效率
- 11μA 工作静态电流
- 强制PWM模式的省电模式和模式选择
- 峰值电流降压-升压模式架构
- 在降压、降压-升压和升压工作模式之间定义过渡点
- 正向和反向电流作
- 启动到预偏置输出
- 安全和稳健的作特性
- 集成软启动
- 过热和过压保护
- 带负载断开的真正关断功能
- 正向和反向电流限制
- 21.5 毫米的小解决方案尺寸^2^
- 微型 SON/DFN 封装（类似于 QFN）
- 小型 0.47 μH 电感器
- 与 22 μF 最小输出电容器配合使用

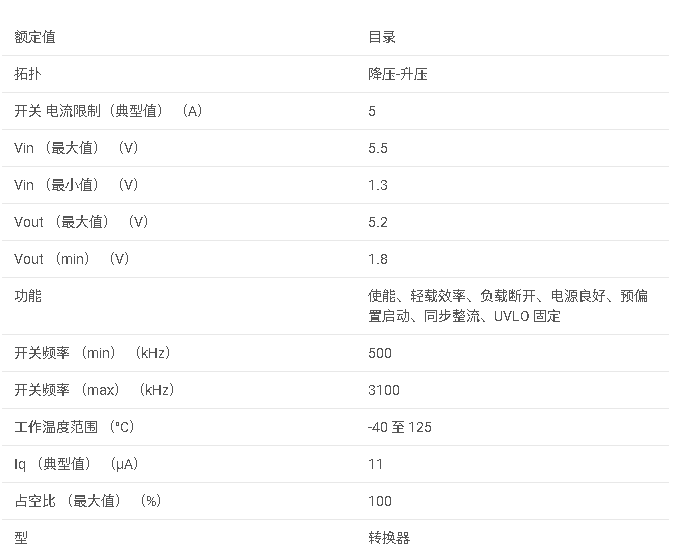

参数

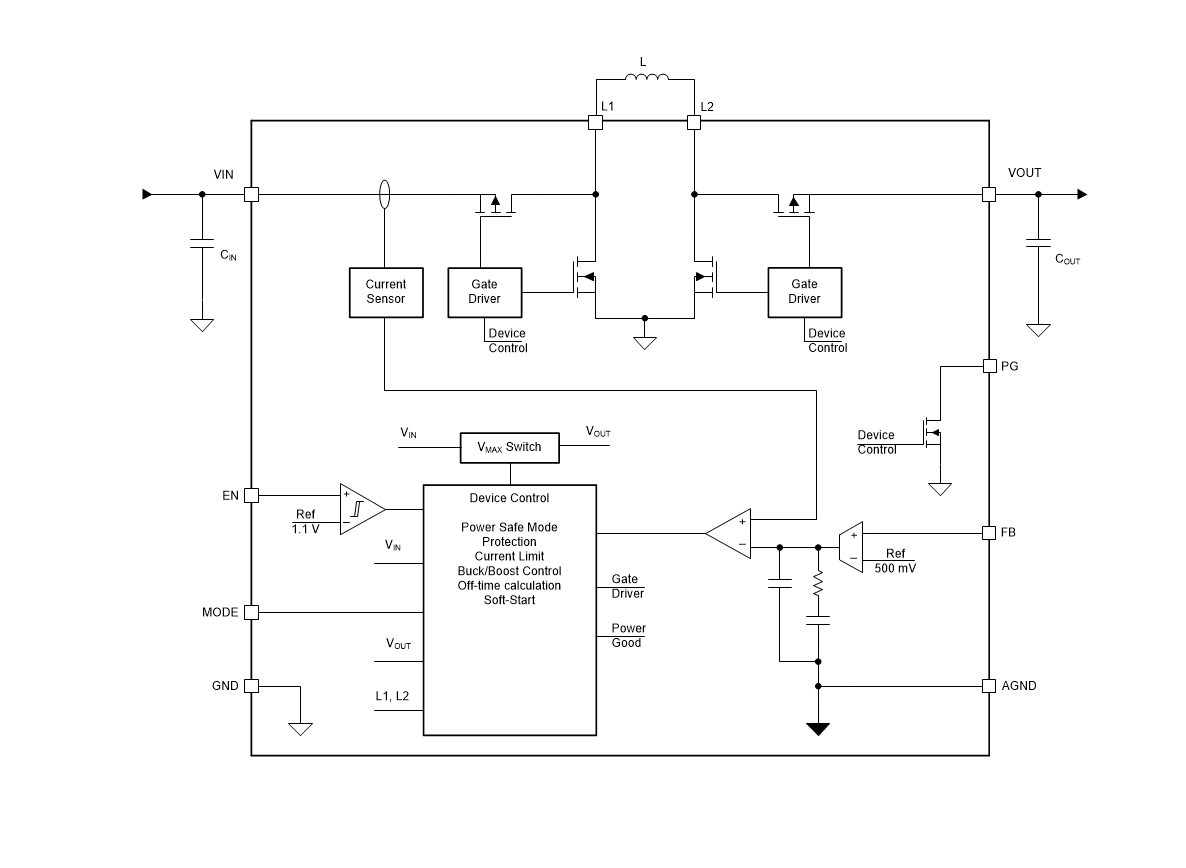

方框图
1. 核心特性
- 宽电压范围：输入1.3V至5.5V（启动需>1.8V），输出1.8V至5.2V可调
- 高效能：全负载范围内效率达90%以上，静态电流仅11μA
- 多模式架构：自动切换降压（Buck）、升压（Boost）及四周期Buck-Boost模式
- 保护功能：集成过温/过压保护、真实关断负载隔离、软启动
2. 关键参数
- 输出电流：2A（VIN≥2.3V时，VO=3.3V）
- 封装尺寸：10引脚VSON-HR（3.0×2.0mm）
- 开关频率：1.4-2.1MHz（依模式不同）
- 工作温度：-40°C至+125°C
3. 应用场景
- 电池供电系统：电表、物联网设备、智能锁
- 稳压转换：光学模块TEC供电、POS终端
- 预稳压器：网络摄像头、家庭自动化
4. 设计要点
- 外围元件：
- 推荐电感值：0.47μH（如Coilcraft XFL4015）
- 最小输出电容：22μF（VO≤3.6V时）
- 反馈电阻：R1=511kΩ/R2=91kΩ（VO=3.3V）
- 布局建议：
5. 功能模式
- PWM/PFM选择：MODE引脚控制（低电平=自动节能模式）
- 无缝切换：Buck/Boost阈值由内部算法精确控制
- 反向电流：支持从输出向输入供电（如电池备份场景）
