TPS63806 2.5A 高效降压-升压转换器，在微型 WCSP 中

TPS63805、TPS63806和TPS63807是高效率、高输出电流降压-升压转换器。根据输入电压，当输入电压大致等于输出电压时，它们会自动在升压、降压或新型4周期降压-升压模式下工作。
*附件：tps63806.pdf

特性

• 输入电压范围：1.3 V 至 5.5 V
  • 器件输入电压> 1.8 V，用于启动
• 输出电压范围：1.8 V 至 5.2 V（可调）
• 在整个负载范围内实现高效率
  • 强制PWM模式的省电模式和模式选择
• 峰值电流降压-升压模式架构
  • 在降压、降压-升压和升压工作模式之间定义过渡点
  • 正向和反向电流作
  • 启动到预偏置输出
• 安全和稳健的作特性
  • 集成软启动
  • 过热和过压保护
  • 带负载断开的真正关断功能
  • 正向和反向电流限制
• TPS63805
  • 针对 18.5 mm 的最小解决方案尺寸进行了优化 ^2^ （与22μF最小输出电容配合使用）
  • V 的 2A 输出电流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作静态电流
• TPS63806
  • 针对最佳负载阶跃响应进行了优化（2 A 电流阶跃时为 180 mV 负载阶跃响应）
  • 高达 2.5A 的瞬态输出电流
  • 13μA工作静态电流
• TPS63807
  • 针对 18.5 mm 的最小解决方案尺寸进行了优化 ^2^ （与22μF最小输出电容配合使用）
  • V 的 2A 输出电流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作静态电流
  • EN 为低电平时的输出放电功能
  • 480微秒T坡道用于启动期间的小浪涌电流

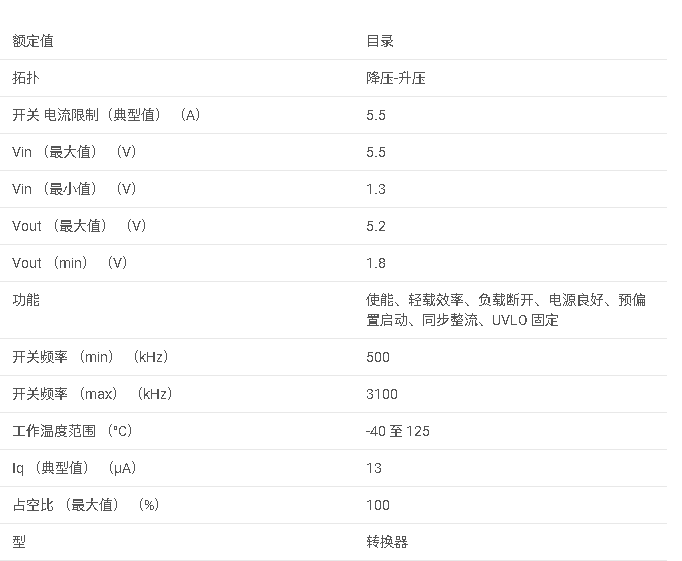

参数

方框图

‌1. 产品概述‌
TPS63805/TPS63806/TPS63807是德州仪器（TI）推出的高效、低静态电流、非反相Buck-Boost转换器，适用于输入电压可能高于或低于输出电压的稳压应用。

• ‌输入电压范围‌：1.3 V至5.5 V（启动时需>1.8 V）
• ‌输出电压范围‌：1.8 V至5.2 V（可调）
• ‌关键特性‌：
  • 自动切换升压（Boost）、降压（Buck）及Buck-Boost模式，实现无缝过渡。
  • 峰值电流模式控制架构，优化效率（典型效率>90%）。
  • 超低静态电流（TPS63805/TPS63807为11 µA，TPS63806为13 µA）。
  • 集成保护功能：过温保护、过压保护、真关断负载断开等。

‌2. 型号差异‌

‌3. 功能模块‌

• ‌控制架构‌：峰值电流模式控制，支持PFM/PWM模式切换（通过MODE引脚）。
• ‌保护机制‌：
  • ‌UVLO‌（欠压锁定）：启动阈值1.7 V（典型值），运行中可低至1.25 V。
  • ‌OVP‌（输出过压保护）：阈值5.7 V（典型值）。
  • ‌热关断‌：150°C触发，20°C滞后。
• ‌软启动‌：减少浪涌电流（TPS63805/TPS63806为224 µs，TPS63807为480 µs）。

‌4. 典型应用设计‌

• ‌电路示例‌：
  • 输入电容：10 µF陶瓷电容（靠近VIN引脚）。
  • 输出电容：TPS63805/TPS63807需22 µF，TPS63806需47 µF（低ESR陶瓷电容）。
  • 电感：0.47 µH（饱和电流需高于峰值电流20%）。
• ‌输出电压设置‌：通过外部电阻分压器调整，公式：R1=R2×(VOUT500 mV−1)R1**=**R**2**×**(**500**mV**V**O**U**T**​**​**−**1**)

‌5. 性能曲线‌

• ‌效率‌：轻载时PFM模式效率>80%，重载时PWM模式效率>90%（VO=3.3V）。
• ‌瞬态响应‌：TPS63806负载阶跃响应最优（180 mV@2 A）。

‌6. 封装与订购信息‌

• ‌封装‌：1.4 mm × 2.3 mm WCSP（15球DSBGA）。
• ‌工作温度‌：-40°C至+125°C。
