TPS63805 2A、高效、11μA静态电流降压-升压转换器，

TPS63805、TPS63806和TPS63807是高效率、高输出电流降压-升压转换器。根据输入电压，当输入电压大致等于输出电压时，它们会自动在升压、降压或新型4周期降压-升压模式下工作。
*附件：tps63805.pdf

特性

• 输入电压范围：1.3 V 至 5.5 V
  • 器件输入电压> 1.8 V，用于启动
• 输出电压范围：1.8 V 至 5.2 V（可调）
• 在整个负载范围内实现高效率
  • 强制PWM模式的省电模式和模式选择
• 峰值电流降压-升压模式架构
  • 在降压、降压-升压和升压工作模式之间定义过渡点
  • 正向和反向电流作
  • 启动到预偏置输出
• 安全和稳健的作特性
  • 集成软启动
  • 过热和过压保护
  • 带负载断开的真正关断功能
  • 正向和反向电流限制
• TPS63805
  • 针对 18.5 mm 的最小解决方案尺寸进行了优化 ^2^ （与22μF最小输出电容配合使用）
  • V 的 2A 输出电流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作静态电流
• TPS63806
  • 针对最佳负载阶跃响应进行了优化（2 A 电流阶跃时为 180 mV 负载阶跃响应）
  • 高达 2.5A 的瞬态输出电流
  • 13μA工作静态电流
• TPS63807
  • 针对 18.5 mm 的最小解决方案尺寸进行了优化 ^2^ （与22μF最小输出电容配合使用）
  • V 的 2A 输出电流 我 ≥ 2.3 V、V O = 3.3 伏
  • 11μA 工作静态电流
  • EN 为低电平时的输出放电功能
  • 480微秒T坡道用于启动期间的小浪涌电流

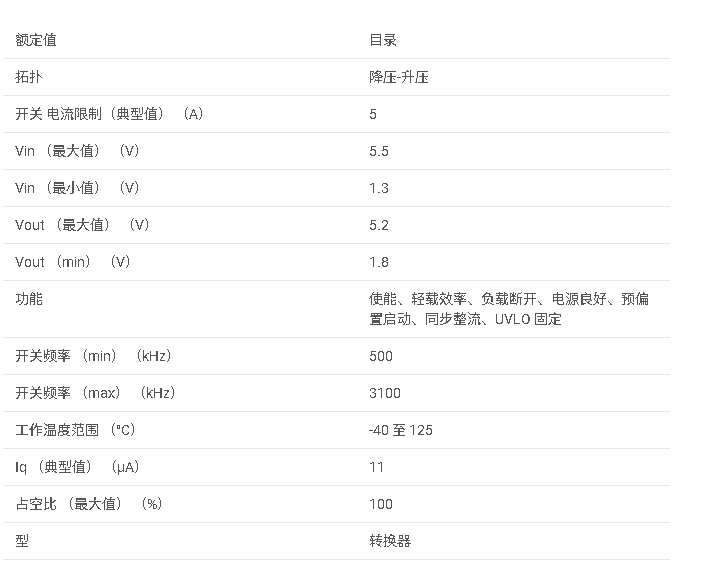

参数

方框图

‌1. 产品概述‌
TPS63805、TPS63806、TPS63807是德州仪器（TI）推出的高效、低静态电流、非反相Buck-Boost转换器，适用于输入电压可能高于或低于输出电压的稳压应用。

• ‌输入电压范围‌：1.3 V至5.5 V（启动时需>1.8 V）。
• ‌输出电压范围‌：1.8 V至5.2 V（可调）。
• ‌关键特性‌：
  • 自动切换升压（Boost）、降压（Buck）和Buck-Boost模式，实现无缝过渡。
  • 高效率覆盖全负载范围（支持PFM/PWM模式选择）。
  • 超低静态电流（TPS63805/TPS63807为11 µA，TPS63806为13 µA）。
  • 集成保护功能（过温、过压、真关断负载断开等）。

‌2. 型号差异‌

‌3. 典型应用‌

• ‌TPS63805/07‌：智能手机、平板预稳压器，有线传感器供电。
• ‌TPS63806‌：ToF相机传感器、物联网设备、热电模块供电。
• ‌通用功能‌：支持反向电流操作，适用于需能量回馈的场景。

‌4. 设计要点‌

• ‌电感选择‌：推荐0.47 µH低DCR电感（如Coilcraft XFL4015-471ME）。
• ‌输出电容‌：
  • TPS63805/07：单颗22 µF陶瓷电容（VO≤3.6 V）或2颗22 µF（VO>3.6 V）。
  • TPS63806：2颗47 µF（VO≤3.6 V）或3颗47 µF（VO>3.6 V）。
• ‌反馈电阻‌：根据公式 R1 = R2 × (VOUT/VFB - 1) 计算（VFB=500 mV）。

‌5. 控制与保护‌

• ‌模式选择‌：通过MODE引脚切换PFM（高效轻载）或强制PWM（低纹波）。
• ‌保护机制‌：
  • 输入欠压锁定（UVLO）、过压保护（OVP）。
  • 热关断（阈值150°C，滞后20°C）。
  • 电源良好（PG）指示输出状态。

‌6. 性能数据‌

• ‌效率‌：典型值>90%（VO=3.3 V, IO=100 mA时）。
• ‌瞬态响应‌：TPS63806最优（180 mV@2 A负载阶跃）。
• ‌开关频率‌：1.4–2.1 MHz（取决于模式）。

‌7. 封装与订购‌

• ‌封装‌：1.4 mm × 2.3 mm WCSP（15球）。
• ‌订购型号‌：如TPS63805YFFR（卷带3000颗）。

‌文档版本‌：SLVSDS9E（2021年8月修订），生产数据（PRODUCTION DATA）。
