SN75468 和 SN75469 是高电压、大电流达林顿晶体管阵列。每 由 7 对 NPN 达林顿对组成，具有带共阴极钳位的高压输出 用于切换电感负载的二极管。每对 Darlington 的集电极电流额定值为 500 马。Darlington 对可以并联以获得更高的电流能力。应用包括 继电器驱动器、锤式驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器、 和 logic buffers。
*附件：sn75469.pdf
SN75468 具有一个 2700-Ω 串联基极电阻器，用于每个达林顿对工作 直接使用 TTL 或 5V CMOS。SN75469 具有一个 10.5-kΩ 串联基极电阻器，以允许其 直接使用使用 6 至 15 V 电源电压的 CMOS 或 PMOS 工作。所需的输入 电流低于 SN75468 的电流。
特性
- 500mA 额定集电极电流（单输出）
- 高压输出 100 V
- 输出箝位二极管
- 输入兼容各种类型的逻辑
- 继电器驱动器应用
- ULN2003A 和 ULN2004A 的更高电压版本，适用于商业温度范围

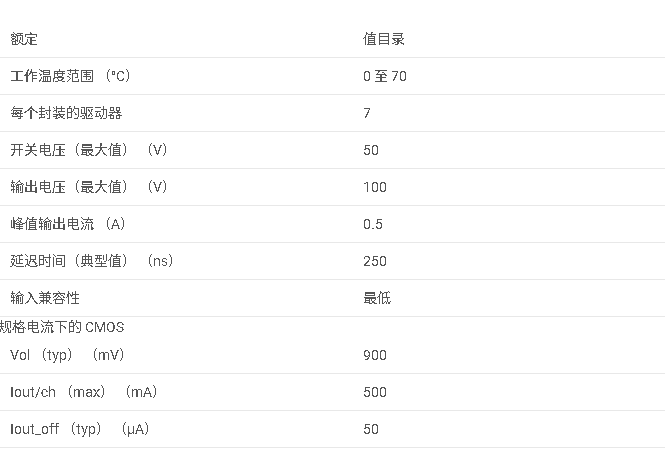

参数
. 产品概述
- 产品名称：SN
- 类型：高压、高电流达林顿晶体管阵列
- 特点：包含个NPN达林顿对，每个达林顿对的集电极电流额定值为mA，具有高压输出（V）和公共阴极箝位二极管，适用于切换电感负载。
. 应用领域
- 继电器驱动
- 锤式驱动器
- 灯驱动器
- 显示驱动器（LED和气体放电）
- 线路驱动器
- 逻辑缓冲器
. 产品特性
- 输入兼容性：与多种类型的逻辑电路兼容，包括TTL和CMOS。
- 系列基极电阻：.kΩ，允许直接与至V供电的CMOS或PMOS电路操作。
- 输出箝位二极管：用于保护电感负载。
. 引脚配置与功能
- 输入引脚（B-B） ：达林顿对的基极输入。
- 输出引脚（C-C） ：达林顿对的集电极输出。
- 公共发射极引脚（E） ：所有通道的共享发射极，通常接地。
- 公共阴极引脚（COM） ：箝位二极管的公共阴极节点，对于电感负载是必需的。
. 电气特性
- 集电极-发射极饱和电压（VCE(sat)） ：在特定条件下，典型值为.V至.V。
- 输入电流（II） ：在不同电压下，典型值为.mA至.mA。
- 传播延迟时间：低电平到高电平（tPLH）和高电平到低电平（tPHL）的典型值为.μs。
. 封装与尺寸
- 提供多种封装选项，包括SOIC（D）、PDIP（N）和SOP（NS）封装。
- 具体封装尺寸和引脚排列请参考数据表中的详细封装信息。
. 热特性
- 热阻：包括结到环境（RθJA）、结到外壳（RθJC）和结到板（RθJB）的热阻值。
- 最大结温：°C
. 使用注意事项
- 电源推荐：虽然该器件不需要单独的电源，但COM引脚通常连接到系统电源。需要确保输出电压不超过COM引脚电压，以避免损坏器件。
- 布局指南：建议使用粗线迹来驱动高电流，同时确保输入通道尽可能分开以减少串扰。
. 文档与支持
- 提供技术文档、支持社区、工具和软件等资源链接。
- 强调在使用这些资源时，用户需自行负责选择适当的产品、设计验证和测试，并确保应用符合相关标准和要求。
