TPS65023x 器件是一款集成电源管理 IC，适用于由一个
锂离子或锂聚合物电池供电的应用，这些应用需要多个电源轨。TPS65023x 提供三个高效的降压转换器，旨在为基于处理器的系统提供内核电压、外设、I/O 和存储器轨。内核转换器允许通过串行接口即时更改电压，从而允许系统实现动态节能。所有三个降压转换器在轻负载时都进入低功耗模式，以便在尽可能宽的负载电流范围内实现最高效率。
TPS65023x 还集成了两个通用 200mA LDO 稳压器，可通过外部输入引脚启用。每个 LDO 在 1.5 V 至 6.5 V 的输入电压范围内工作，因此允许它们由其中一个降压转换器或直接由电池供电。LDO 的默认输出电压可以使用 DEFLDO1 和 DEFLDO2 引脚以数字方式设置为 4 种不同的电压组合。串行接口可用于动态电压调节、屏蔽中断，或用于禁用或启用和设置 LDO 输出电压。该接口兼容快速模式和标准模式 I^2^C 规格，允许以高达 400 kHz 的速率传输。TPS65023x 采用 40 引脚 WQFN 封装，可在 –40°C 至 85°C 的自由空气温度下工作。
特性
- 用于处理器内核的 1.7A、效率为 90% 的降压转换器 （VDCDC1）
- 用于系统电压的 1.2A、效率高达 95% 的降压转换器 （VDCDC2）
- 用于内存电压的 1.0A、效率为 92% 的降压转换器 （VDCDC3）
- 用于实时时钟 （VRTC） 的 30mA LDO 和开关
- 2 × 200mA 通用 LDO
- 处理器内核的动态电压管理
- 使用两个数字输入引脚的可预选 LDO 电压
- 外部可调复位延迟时间
- 备用电池功能
- 用于电感转换器的独立使能引脚
- 我^2^C 兼容串行接口
- 我^2^C™ 设置和保持时序：
- TPS65023：300 纳秒
- TPS65023B：100 纳秒
- 85μA 静态电流
- 低纹波 PFM 模式
- 热关断保护
- 40 引脚、5mm × 5mm WQFN 封装

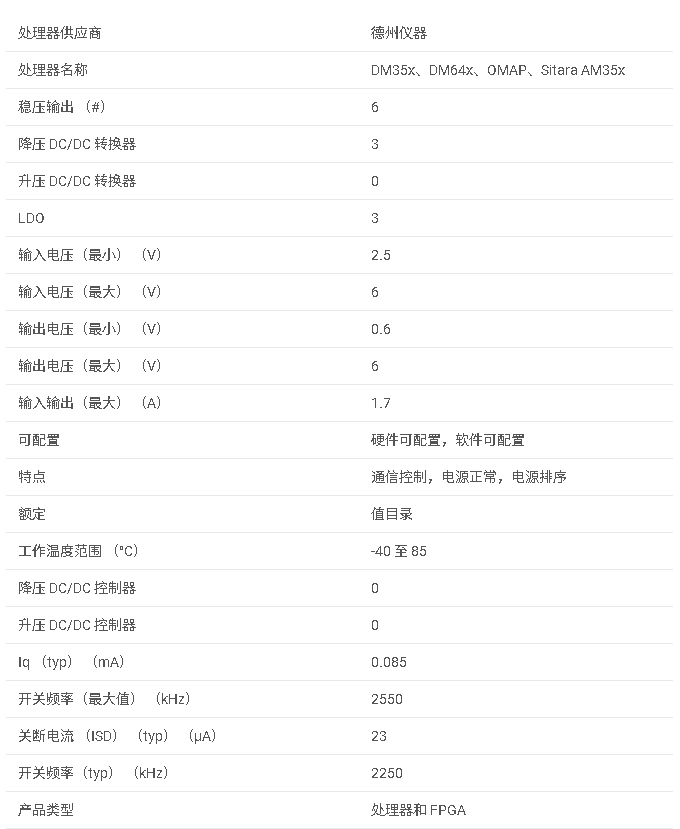

参数

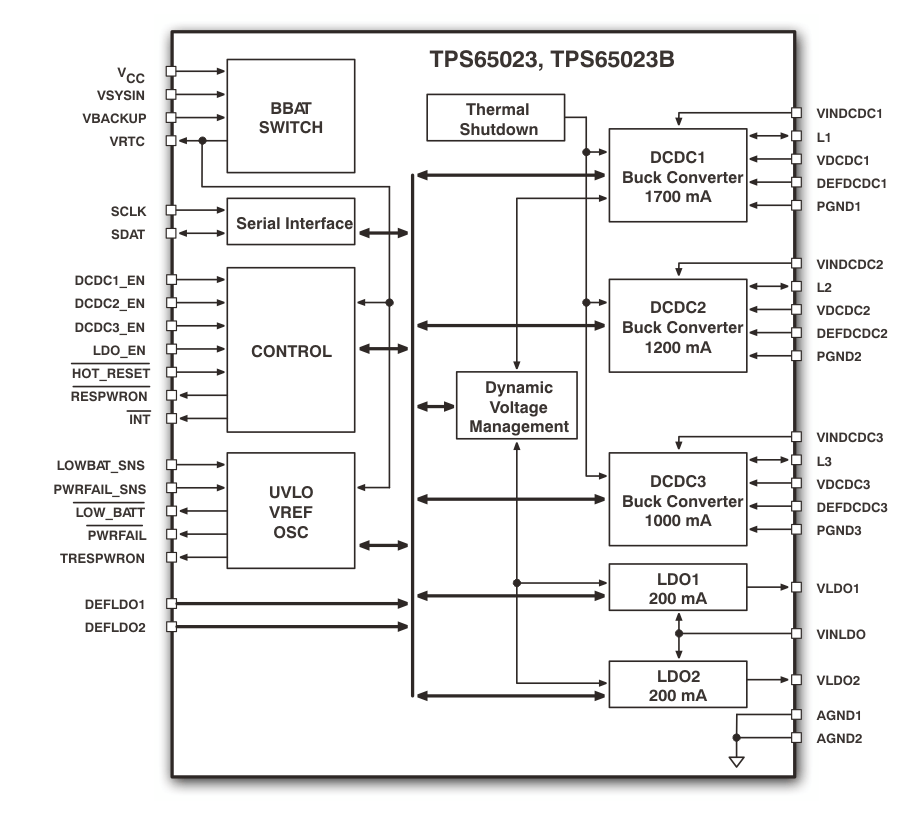

方框图
1. 产品概述
TPS65023B是一款集成电源管理IC（PMIC），专为使用单个锂离子电池或锂聚合物电池供电的应用设计，如数字媒体播放器、互联网音频播放器、数字照相机和智能手机等。它提供了三个高效的降压转换器（DC-DC）和两个通用低压差线性稳压器（LDO），以及I²C接口和动态电压管理（DVS）功能。
2. 主要特性
- 三个DC-DC转换器：
- VDCDC1：1.7A，90%效率，为核心处理器供电。
- VDCDC2：1.2A，高达95%效率，为系统电压供电。
- VDCDC3：1.0A，92%效率，为内存电压供电。
- 两个LDO：每个200mA，支持预选择输出电压。
- I²C接口：兼容快速和标准模式，允许通过串行接口进行编程。
- 动态电压管理（DVS） ：允许在运行时动态调整核心电压，以实现动态功耗节省。
- 电池备份功能：支持电池备份，确保系统稳定运行。
- 独立的使能引脚：为电感式转换器提供独立的使能引脚。
- 热关断保护：防止芯片过热损坏。
3. 应用领域
- 数字媒体播放器
- 互联网音频播放器
- 数字照相机
- 智能手机
- DaVinci DSP家族解决方案的电源供应
4. 功能描述
- VRTC输出：始终开启的输出，用于为实时时钟供电。
- DC-DC转换器：三个同步降压转换器，可在PWM和PFM模式之间自动切换，以提高效率。
- LDO：两个通用LDO，支持低值陶瓷输入输出电容，最大压差为300mV。
- 软启动：每个转换器都具有软启动功能，以防止启动时的电流冲击。
- 100%占空比低压差操作：在电池供电应用中特别有用，可实现最长运行时间。
- 电源良好监测：所有DC-DC转换器和LDO都具有电源良好比较器，用于监测输出电压。
5. 编程与接口
- I²C接口：用于设备控制，支持大多数功能的编程。
- 寄存器映射：提供了详细的寄存器映射，包括VERSION、PGOODZ、MASK、REG_CTRL等，用于配置和控制设备。
6. 封装与尺寸
7. 热信息
- 热阻：θJA = 32.7°C/W（RSB封装）
8. 电气特性
- 提供了详细的电气特性参数，包括输入电压范围、输出电压范围、输出电流、静态电流、效率等。
9. 应用与实施
- 提供了应用信息、典型应用电路、布局指南等，以帮助用户正确设计和实施电路。
10. 文档与支持
- 提供了详细的数据手册、应用报告、参考设计等文档支持。
- TI E2E在线社区提供技术支持和协作平台。
11. 注意事项
- 在使用过程中，应严格遵守数据手册中提供的绝对最大额定值和推荐操作条件。
- 注意静电放电（ESD）防护，避免损坏设备。
- 在布局时，应遵循提供的布局指南，以确保电路性能。
