TPS65072 用于导航系统的单芯片电源管理 IC数据手

时间:2025-04-28 15:05

人气:

作者:admin

标签: 处理器  单芯片

导读:TPS6507x 系列器件是适用于便携式应用的单芯片电源管理 IC (PMIC),由电池充电器组成,具有用于单个锂离子或锂聚合物电池的电源路径管理功能。充电器可以通过引脚 *USB* 上的 USB 端口...

TPS6507x 系列器件是适用于便携式应用的单芯片电源管理 IC (PMIC),由电池充电器组成,具有用于单个锂离子或锂聚合物电池的电源路径管理功能。充电器可以通过引脚 USB 上的 USB 端口供电,也可以由连接到引脚 AC 的壁式适配器的直流电压供电。三个高效的 2.25 MHz 降压转换器旨在提供基于处理器的系统中的内核电压、存储器和 I/O 电压。降压转换器在轻负载时进入低功耗模式,在尽可能宽的负载电流范围内实现最高效率。
*附件:tps65072.pdf

对于低噪声应用,可以使用 I 将器件强制进入固定频率 PWM^2^C 接口。降压转换器允许使用小型电感器电容器来实现小尺寸解决方案。TPS6507x 器件还集成了两个通用 LDO,输出电流为 200mA。这些 LDO 可用于为 SD 卡接口和始终开启的电源轨供电,但也可用于其他用途。每个 LDO 在 1.8 V 至 6.3 V 的输入电压范围内工作,允许它们由其中一个降压转换器或直接由主电池供电。一个具有两个可编程电流吸收器的感应式升压转换器为两串白光 LED 供电。

TPS6507x 器件采用 48 引脚无铅封装(6mm × 6mm VQFN),间距为 0.4mm。

特性

  • 充电器/电源路径管理:
    • 电源路径上的 2A 输出电流
    • 线性充电器;1.5A 最大充电电流
    • 来自 USB 输入的 100mA/500mA/800mA/1300mA 电流限制
    • 热调节、安全定时器
    • 温度感应输入
  • 3 个降压转换器:
    • 2.25MHz 固定频率工作频率
    • 高达 1.5 A 的输出电流
    • 可调或固定输出电压
    • V范围为 2.8 V 至 6.3 V
    • 轻负载电流下的省电模式
    • PWM 模式下的输出电压精度 ±1.5%
    • 每个转换器的典型静态电流为 19μA
    • 100% 占空比,实现最低压差
  • LDO (劳损电子):
    • 固定输出电压
    • LDO2 上的动态电压调节
    • 20μA 静态电流
    • 200mA 最大输出电流
    • V范围为 1.8 V 至 6.3 V
  • wLED 升压转换器:
    • 使用 I2C 进行内部调光
    • 多达 2 × 10 个 LED
    • 每串高达 25 mA,具有内部电流吸收
  • 我^2^C 接口
  • 10 位 A/D 转换器
  • 触摸屏界面
  • 欠压锁定和电池故障比较器

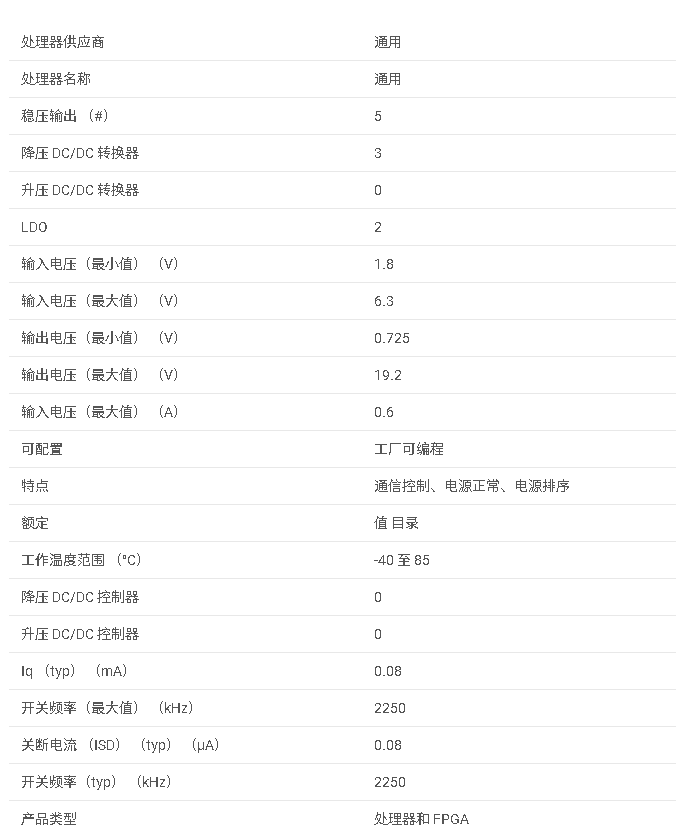

参数

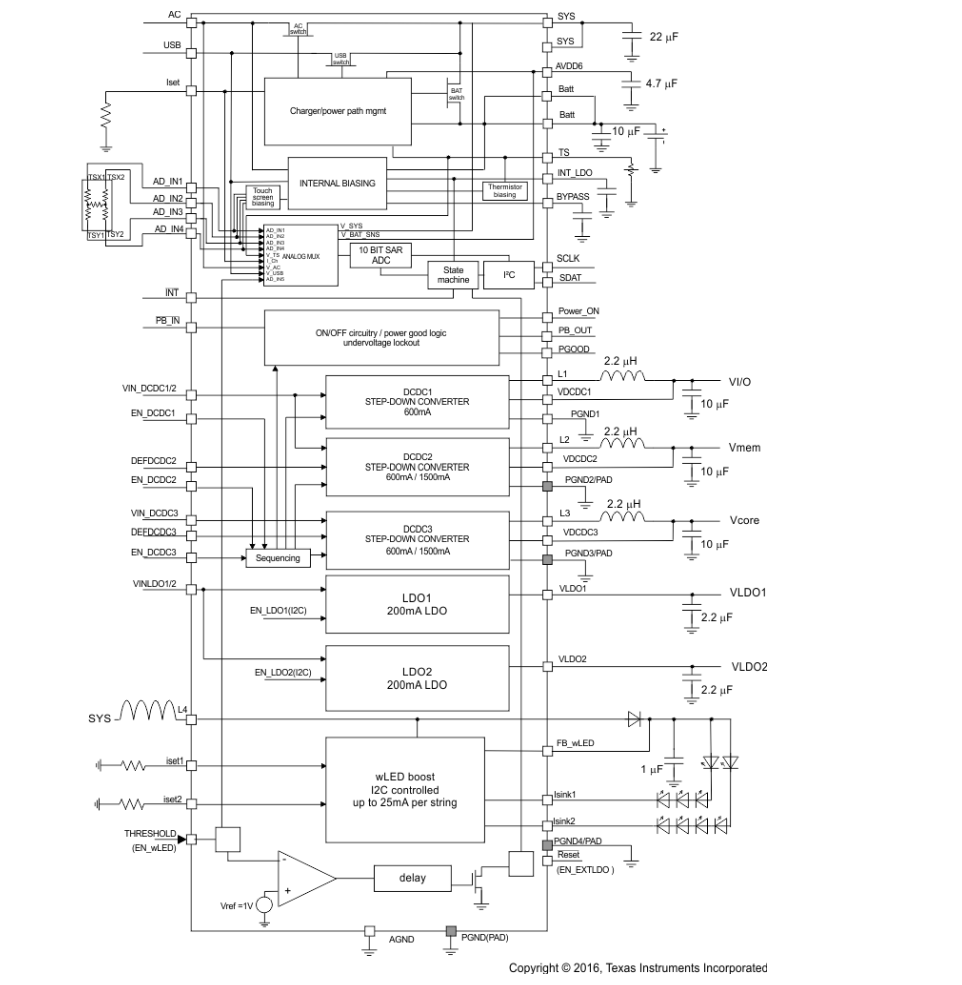

方框图

1. 产品概述

  • 产品系列‌:TPS6507x系列
  • 类型‌:电源管理IC(PMIC),集成电池充电器、3个降压转换器、2个LDO和LED升压转换器
  • 特点‌:适用于便携式应用,如导航系统和PDA等

2. 主要特性

  • 电池充电器‌:
    • 输出电流可达2A
    • 线性充电器,最大充电电流1.5A
    • 支持USB输入电流限制(100mA/500mA/800mA/1300mA)
  • 降压转换器‌:
    • 3个高效2.25MHz固定频率转换器
    • 输出电流高达1.5A
    • 可调或固定输出电压
    • 输入电压范围2.8V至6.3V
  • LDO‌:
    • 2个固定输出电压LDO
    • 最大输出电流200mA
    • 输入电压范围1.8V至6.3V
  • LED升压转换器‌:
    • 内部调光功能,使用I2C接口
    • 可驱动多达2串×10颗LED
    • 每串最大电流25mA
  • 其他功能‌:
    • I2C接口
    • 10位ADC
    • 触摸屏接口
    • 欠压锁定和电池故障比较器

3. 应用

  • 便携式导航系统
  • PDA、Pocket PCs
  • OMAP™和低功耗DSP供电

4. 电气特性

  • 电池充电器‌:
    • 预充电电流:0.06×快速充电电流
    • 充电终止电流:0.08×至0.13×快速充电电流
  • 降压转换器‌:
    • 效率:PWM模式下,输出电流为1mA至1.5A时,效率高达90%
    • 输出电压准确度:±1.5%(PWM模式)
  • LDO‌:
    • 输出电压准确度:±1%
    • 线性调整率:±0.1%/V
  • LED升压转换器‌:
    • 最大升压因子:10
    • 输出电压范围:最高至39V

5. 功能描述

  • 电源路径管理‌:支持AC和USB输入,自动选择优先级较高的输入源
  • 电池充电‌:三阶段充电(预充电、恒流快充、恒压涓流)
  • 动态电压定位‌:减少负载瞬态时的电压过冲和下冲
  • 软启动‌:限制启动时的浪涌电流
  • 过热保护‌:防止芯片过热损坏

6. 封装与尺寸

  • 封装类型‌:48引脚VQFN(6mm x 6mm),0.4mm引脚间距
  • 工作温度范围‌:-40°C至85°C

7. 文档与支持

  • 提供详细的数据手册、应用报告、设计工具和社区资源
  • 支持通过I2C接口进行编程和监控

8. 订购信息

  • 提供多种封装和数量选项,具体信息请参考TI官方网站

9. 其他注意事项

  • 在处理和使用TPS65072时,需遵守静电放电(ESD)防护规定,以防止芯片损坏
  • 使用前请仔细阅读数据手册,确保正确理解和应用产品的各项特性和功能
