LP5990系列 具有使能功能的 200mA、低 IQ、高精度、

LP5990 稳压器旨在满足便携式电池供电系统的要求，提供精确的输出电压、低噪声和低静态电流。

LP5990 将从 2.2V 的低输入电压提供 1.8V 输出，并可为外部负载提供 200mA 电流。

当通过使能引脚的逻辑信号切换到关断模式时，功耗几乎降低到几乎零。
*附件：LP5990 微功率 200mA CMOS 低压差稳压器 数据表.pdf

快速关断是通过推挽式架构实现的。

LP5990 采用节省空间的 0402 陶瓷电容器设计，可节省空间，小至 1μF，因此整体解决方案尺寸为 2.5mm <。

性能规格为 -40°C 至 125°C 结温范围。

该器件采用微型 SMD 封装（0.4mm 间距），并提供 1.2V、1.3V、1.8V、2.8V、3.0V、3.3V 和 3.6V 输出。可根据要求提供低至 0.8V 的较低电压选项。

特性

• 工作电压范围为 2.2V 至 5.5V 输入
• 在温度范围内精度为 ±1%
• 输出电压范围为 0.8V 至 3.6V，增量为 50mV
• 30 μA 静态电流（启用）
• 10nA 静态电流 （禁用）
• 200mA 负载时 160mV 压差
• 60 微伏RMS输出电压噪声
• 60 μs 启动时间
• 500μs 关断时间
• PSRR 为 55 dB（10 kHz 时）
• 与 0402 1.0μF 陶瓷电容器配合使用时保持稳定
• 逻辑控制使能
• 热过载和短路保护

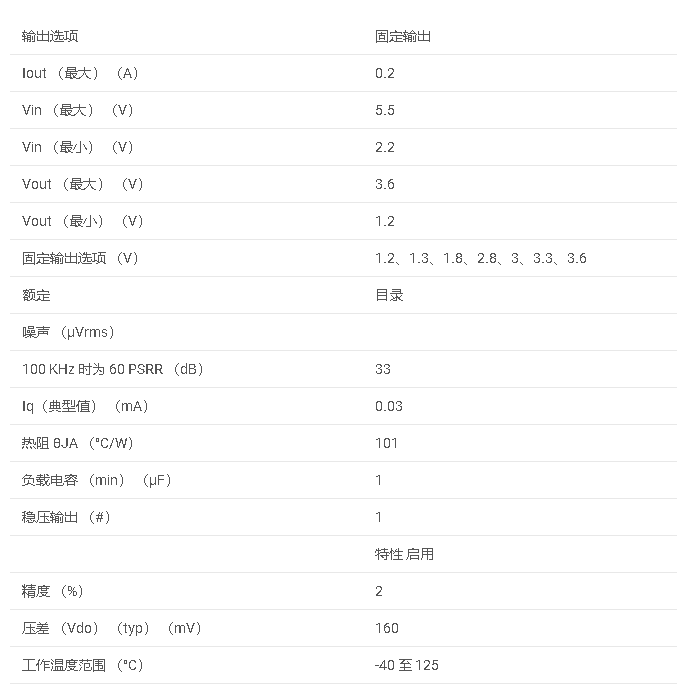

参数

方框图

一、产品概述

LP5990是一款微功率、低噪声、高精度的CMOS低压差（LDO）稳压器，适用于便携式、电池供电的系统。它提供从0.8V到3.6V的可调输出电压（以50mV为增量），最大输出电流为200mA，具有超低静态电流和快速启动/关闭特性。

二、主要特性

• ‌超低静态电流‌：启用时仅30μA，禁用时低至10nA，有助于延长电池寿命。
• ‌高精度‌：输出电压精度达±1%，满足精密应用需求。
• ‌低噪声‌：输出噪声电压仅为60μV RMS，适用于噪声敏感的应用场景。
• ‌快速启动/关闭‌：启动时间小于60μs，关闭时间小于500μs，响应迅速。
• ‌热过载和短路保护‌：内置保护电路，防止器件因过热或短路而损坏。
• ‌小封装‌：采用4引脚DSBGA封装（0.4mm间距），尺寸紧凑，节省PCB空间。

三、电气特性

• ‌输入电压范围‌：2.2V至5.5V，适应多种电源输入。
• ‌输出电压范围‌：0.8V至3.6V（以50mV为增量），灵活可调。
• ‌最大输出电流‌：200mA，满足小电流负载需求。
• ‌静态电流‌：启用时30μA至75μA（视负载而定），禁用时10nA。
• ‌压差电压‌：在200mA负载下，压差电压为160mV至250mV。
• ‌ 电源抑制比（PSRR） ‌：在10kHz下为55dB，有效抑制电源噪声。

四、应用信息

• ‌典型应用‌：适用于手机、手持信息设备等便携式设备，提供稳定、低噪声的电源供应。
• ‌启用控制‌：通过使能引脚（VEN）控制稳压器的开启和关闭，方便电源管理。
• ‌电容选择‌：推荐使用0402尺寸的1.0μF陶瓷电容作为输入和输出电容，以节省空间并确保稳定性。

五、封装与订购信息

LP5990提供多种输出电压选项的封装，包括1.2V、1.3V、1.8V、2.8V、3.0V、3.3V和3.6V等，用户可根据实际需求选择合适的型号。封装形式为4引脚DSBGA，间距为0.4mm，符合RoHS标准。

六、注意事项

• 在设计和使用LP5990时，应确保输入和输出电压在规格范围内，以避免器件损坏。
• 应根据应用需求选择合适的输出电容，以确保稳压器的稳定性和性能。
• 在处理LP5990时，应注意静电防护，避免静电放电对器件造成损害。
