G536C RMS//DC转换器

概述 01

HJG536C是符合GJB2438标准的厚膜交直流转换器。内部由电源保护网络、阻抗网络、绝对值电路和二阶有源滤波器等部分组成，可在外部进行截止频率设置。原理是交直流信号经过阻抗变换网络后提高驱动能力，将交流或直流信号经全波整流电路转换为单向交流信号或直流信号，再由低通滤网络处理成直流信号。该器件具有过压保护、零位小、精度高、线性度好、频带宽、纹波小等特点。封装于陶瓷密闭外壳内。该器件可广泛应用于交流信号处理 系统中。该器件为全国产可功能替代AD536。该电路提供直流输入：输出=1:1的比例关系，由于不同交流波形波峰因子不同，而HJG536C内部未针对不同比例因子的交流信号制作补偿方案，因此客户在应用时，可根据具体应用在后级对特定波形进行增益补偿。

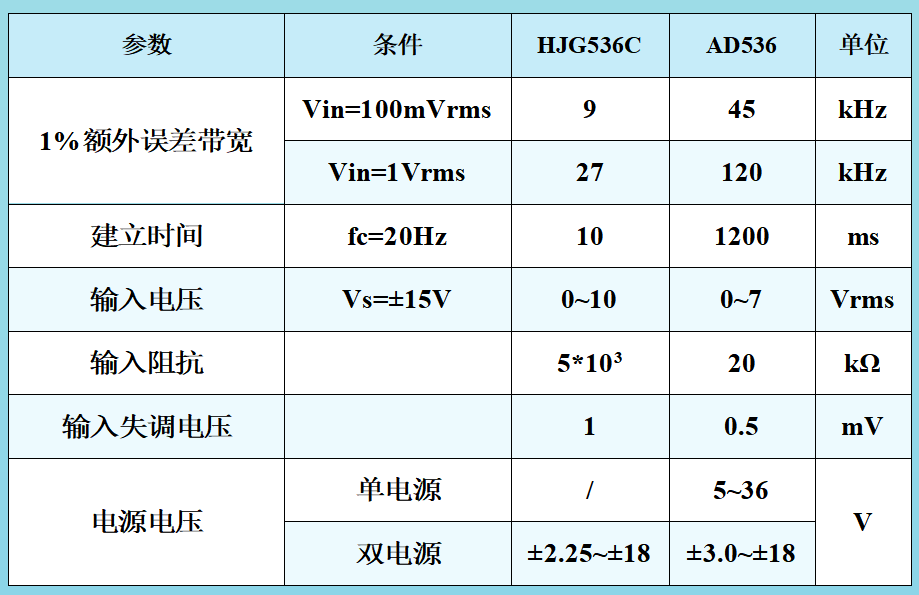

对国产HJG536C与进口AD536进行特性对比，如下表：

HJG536C在厚膜级进行激光二次修调，以实现正负波形对称性，且线性度误差为1%，因此无需外部修调即可满足额定机组精度。

AD536的截止频率设置为20Hz时建立时间为1200ms，这在高灵敏度的系统中是不允许的。而HJG536C在截止频率设置位20Hz时，建立时间仅为10ms。此外，外部电容C1、C2越小，对应建立时间也越小，因此在应用时可根据实际情况合理设置转换器的截止频率，以达到纹波最小的前提下使得建立时间满足系统要求。

在确定交流测量精度时，交流信号的峰值因子往往会被忽略。峰值因子定义为信号峰值与有效值的比值（CF=Vp/Vrms）。最常见波形，如正弦波、三角波的峰值因子都相对较低（＜2），而诸如低占空比脉冲序列和SCR波形的其他波形则具有高波峰因数。要想获得精确结果，用户必须预先知道波形并应用校正系数。HJG536C可为各种波峰因数提供精确结果。

电原理图 02

封装形式 03

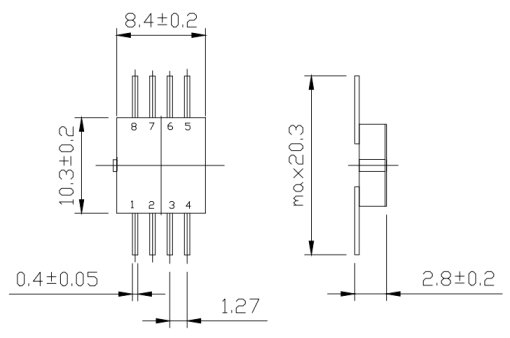

采用 F08-04B陶瓷扁平全密封封装，外形尺寸如下图:

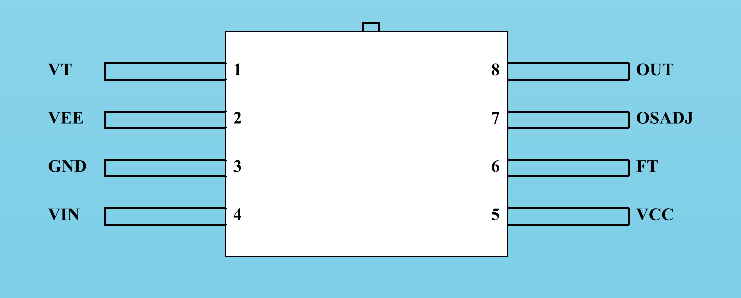

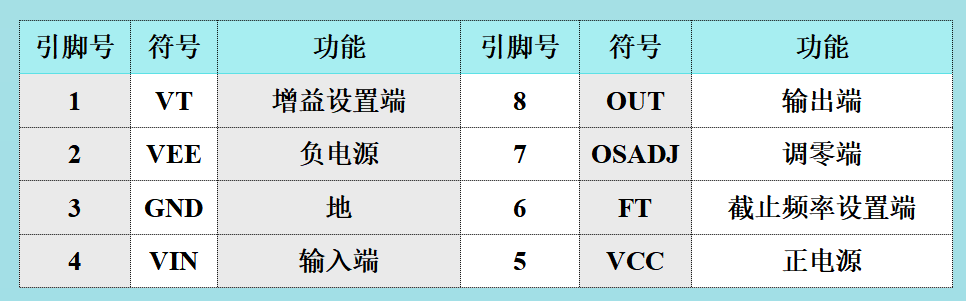

引出端功能 04

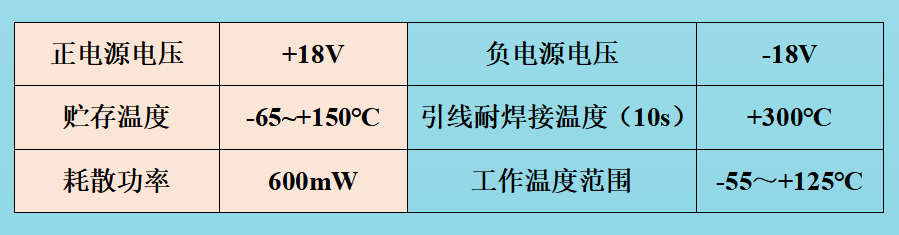

绝对额定最大值05

电特性 06

除非另有说明，Vcc=+15V，VEE=-15V，TA=25℃。

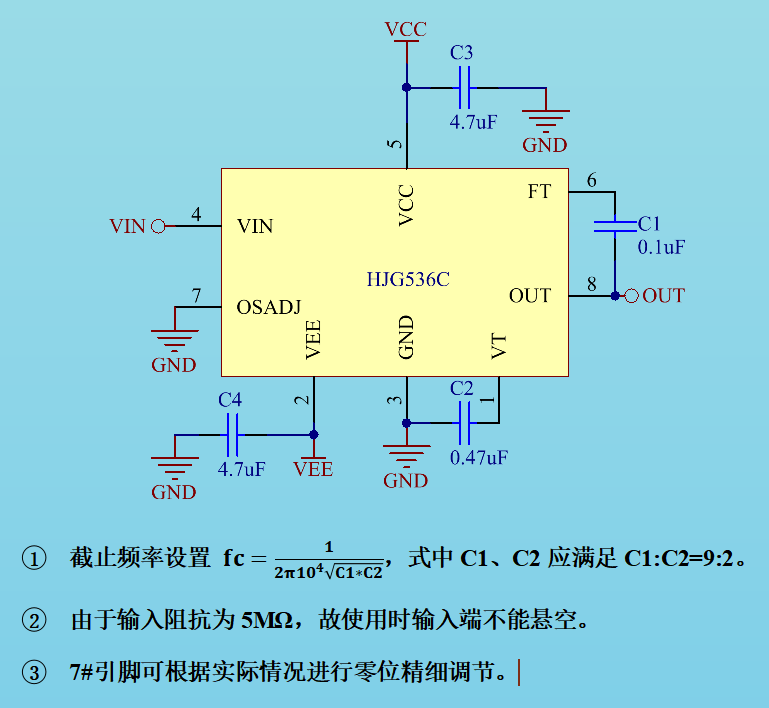

典型应用 07
