WK3928***-10G系列DC-DC电源模块产品概述

Weiking

灌封型高功率密度DC-DC WK3928***-10G

产品概述

WK3928***-10G系列DC-DC电源模块，内部采用高密度组装工艺方法并配合使用具有优异性能的导热胶灌封而成。主要应用于航空、航天等领域和有高可靠要求的工业领域。模块的额定输入电压为28VDC，输入电压范围为16VDC～40VDC。

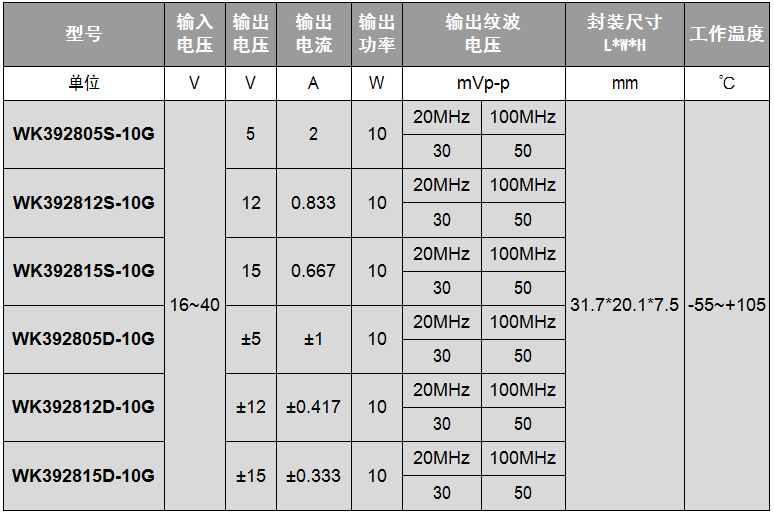

该系列模块包含单路和双路输出，共计六个型号，其输出电压分别是5V、12V、15V、±5V、±12V、±15V，输出功率为10W。该系列模块采用高频固定频率开关技术，模块输入部分内置有LC滤波网络以减少对输入的干扰。内置软启动电路可以减小模块的启动电流。模块具有输出短路保护电路,当输出短路时，模块输出关断,当故障消除后，模块输出自动恢复正常。

产品的设计与制造符合SJ 20668《微电路模块总规范》和Q/WK 20557《微电路模块WK392805S-10G、WK392812S-10G、WK392815S-10G型电源模块详细规范》、Q/WK 20558《微电路模块WK392805D-10G、WK392812D-10G、WK392815D-10G型电源模块详细规范》的要求。

极限参数

· 输入浪涌电压：   50VDC/100ms

· 工作温度(壳温):   -55℃～+105℃

· 存储温度范围:     -55℃～+125℃

· 焊接温度(焊接时间10S)：300℃

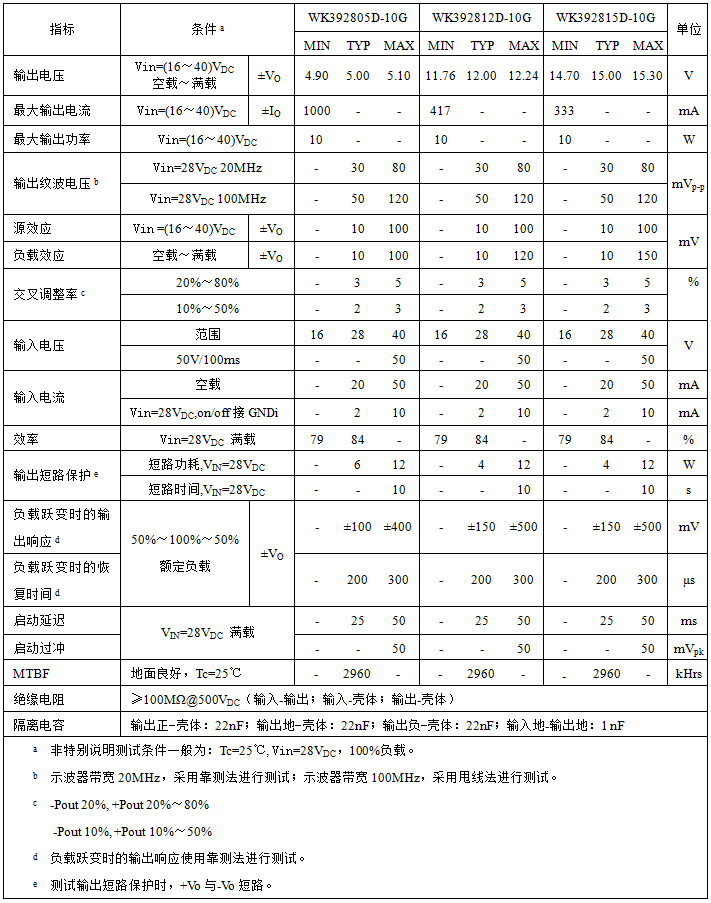

电气参数

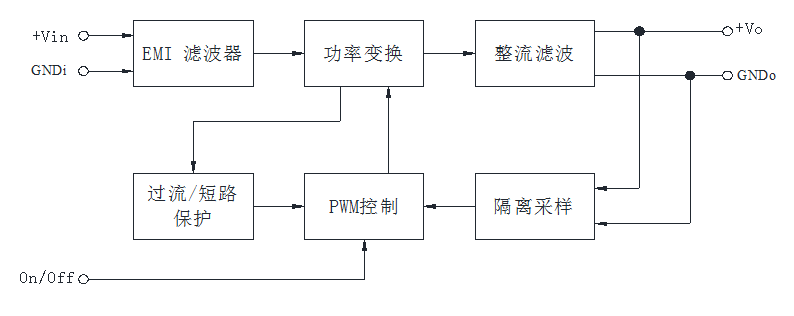

原理框图

推广图

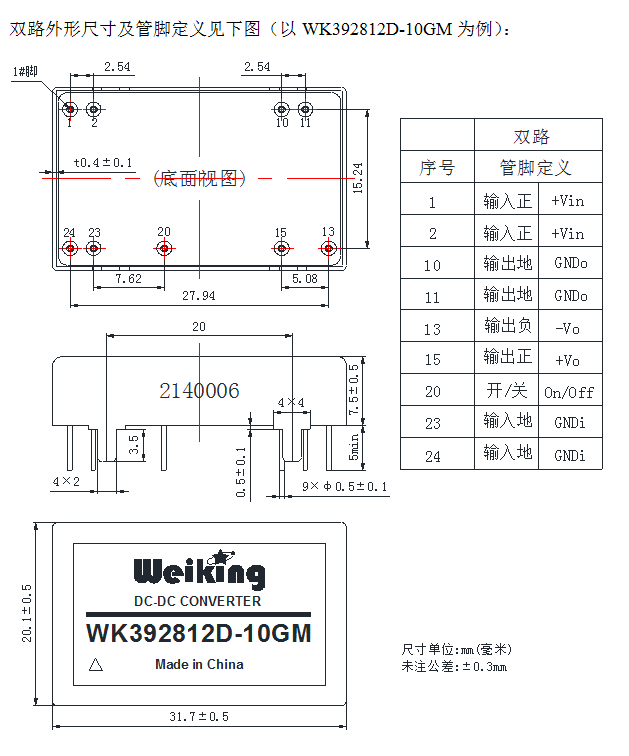

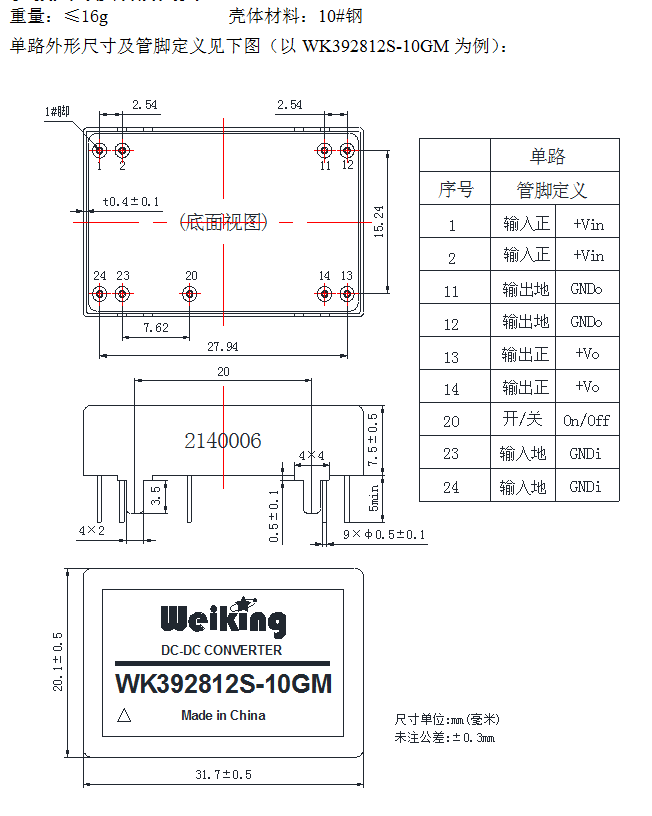

机械尺寸及管脚定义
