锂离子电池充电器电路图讲解

我们可以简单地通过串联一个电阻来限制电源的电流来为镍镉或镍氢电池充电，从而实现高效负载。但锂离子电池（Li-Ion）则不然，它的容量比以往任何时候都大，充电时不需要完全放电，但需要严格控制充电。

如果我们谈论锂离子电池对一组镍氢电池或六分之一的相同镉进行第三次充电。但这需要在充电过程中向电池提供相对较高的电源电流，并且必须在轨脉冲控制中提供。

在这种类型的电池充电不受控制的滴水（例如，常见于报警系统中）或与电源线串联的负载电阻中，无一例外，它会自行毁坏。

但有许多有源元件、半导体能够承载、控制和维护这些电池，几乎不需要额外的外部元件。

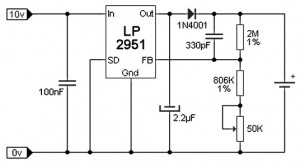

在图中，我们看到了典型的锂离子电池充电器电路，它发现更容易实现与分立电子器件类似的性能。该芯片负责测量电池的状态（通过其FeedBack端子）并由控制电压输出端子（Out）发送。电容器允许充当寄生RF滤波器和电位器50以根据电池的工作电压来调整系统。

该锂离子充电器电路可由 6 至 10V 之间的直流电压供电，电流等于待充电电池容量的 1.5 倍。

一旦打开电源或将电池放入电路中，请检查其充电状态，如有必要，请检查负载的充电状态。电路负载进入待机模式后，定期检查电池的状态是否应继续充电。

锂离子电池充电器电路专为带有锂离子电池的电池而设计。重要的是，这种电池不能串联或并联充电，因此必须为要同时充电的每个电池组装系统。
