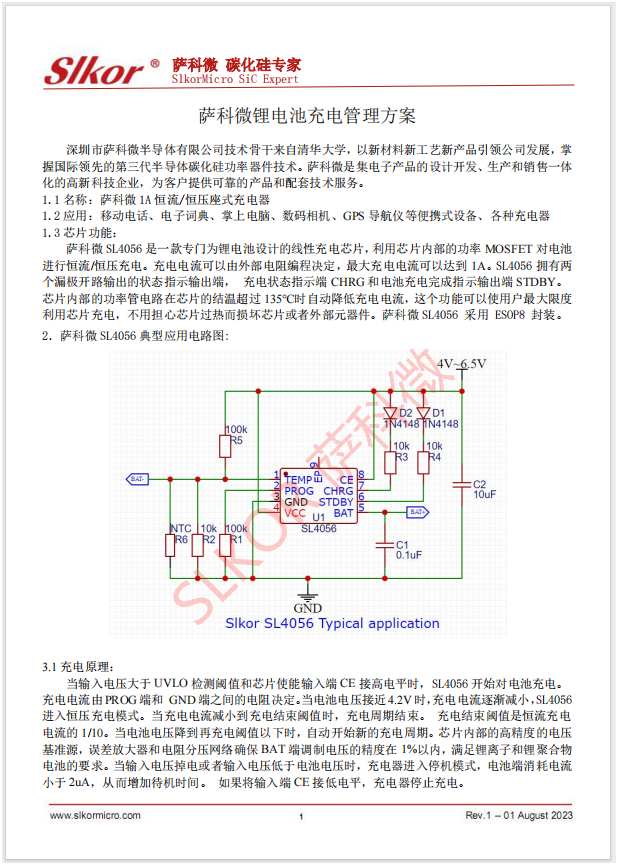

萨科微sl4056锂电池充电管理方案_诺佳网——最实用的IT互联网信息网站

深圳市萨科微半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品推动公司发展，掌握国际领先的第三代半导体碳化硅功率器件技术。萨科微是集电子元器件的设计、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。为了电子产品方案公司、电子应用工程师和电子发烧友们用好萨科微半导体的产品，萨科微slkor工程师们在客户端的应用中，精选出典型案例与大家分享：

1.1名称 ：萨科微SL4056应用于1A恒流/恒压座式充电器

1.2应用 ：移动电话、电子词典、掌上电脑、数码相机、GPS导航仪等便携式设备、各种充电器

1.3芯片功能 ：

萨科微SL4056是一款专门为锂电池设计的线性充电芯片，利用芯片内部的功率MOSFET对电池进行恒流/恒压充电。充电电流可以由外部电阻编程决定，最大充电电流可以达到1A。SL4056拥有两个漏极开路输出的状态指示输出端，充电状态指示端CHRG和电池充电完成指示输出端STDBY。芯片内部的功率管电路在芯片的结温超过135℃时自动降低充电电流，这个功能可以使用户最大限度利用芯片充电，不用担心芯片过热而损坏芯片或者外部元器件。萨科微SL4056采用 ESOP8 封装。

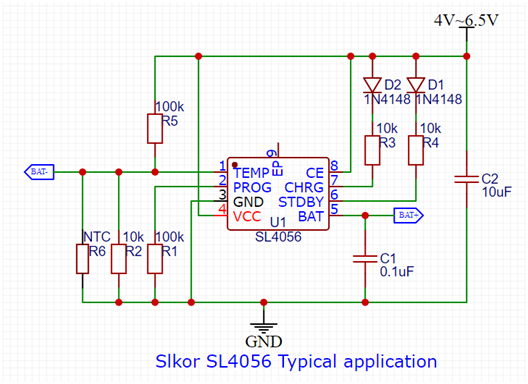

2．萨科微SL4056典型应用电路图 :

3.1充电原理：

当输入电压大于UVLO检测阈值和芯片使能输入端CE接高电平时，SL4056开始对电池充电。充电电流由PROG端和 GND端之间的电阻决定。当电池电压接近4.2V时，充电电流逐渐减小，SL4056进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束。充电结束阈值是恒流充电电流的1/10。当电池电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保BAT端调制电压的精度在1%以内，满足锂离子和锂聚合物电池的要求。当输入电压掉电或者输入电压低于电池电压时，充电器进入停机模式，电池端消耗电流小于2uA，从而增加待机时间。如果将输入端CE接低电平，充电器停止充电。

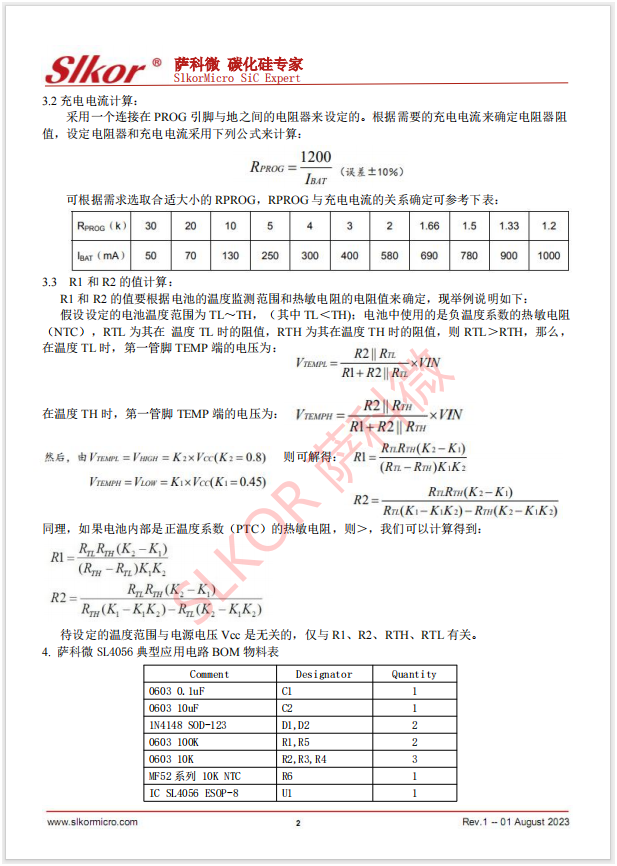

3.2充电电流计算：

采用一个连接在PROG引脚与地之间的电阻器来设定的。根据需要的充电电流来确定电阻器阻值，设定电阻器和充电电流采用下列公式来计算：

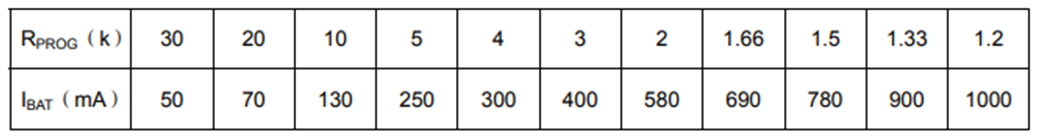

可根据需求选取合适大小的RPROG，RPROG与充电电流的关系确定可参考下表：

3.3 R1和R2的值计算：

R1和R2的值要根据电池的温度监测范围和热敏电阻的电阻值来确定，现举例说明如下：

假设设定的电池温度范围为TL～TH，（其中TL＜TH)；电池中使用的是负温度系数的热敏电阻（NTC），RTL为其在温度TL时的阻值，RTH为其在温度TH时的阻值，则RTL＞RTH，那么，在温度TL时，第一管脚TEMP端的电压为：

在温度TH时，第一管脚TEMP端的电压为：

然后：

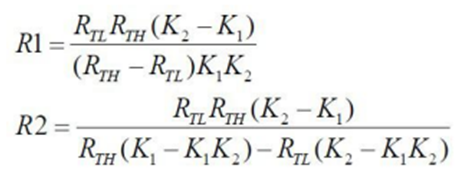

则可解得：

同理，如果电池内部是正温度系数（PTC）的热敏电阻，则＞，我们可以计算得到：

待设定的温度范围与电源电压Vcc是无关的，仅与R1、R2、RTH、RTL有关。

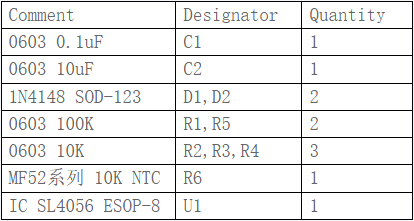

4. 萨科微SL4056典型应用电路BOM物料表:
