基于MAX630的简单光电管电源电路图

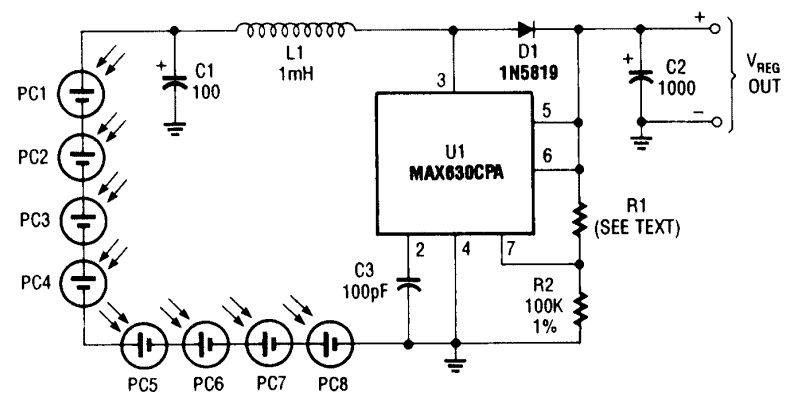

这是一个简单且易于构建的光电管电源。它采用8个光电管和MAX630的单稳压器IC。该电路能够通过一组光电管提供 3V 输入，以 15mA 电流提供 4.8 或 7.2V 稳压电压。对于 7.2V 输出，R1 应为 453K 欧姆;对于 4.8Vdc 输出，R1 应为 274K 欧姆。该电路的稳压器效率约为70%。

Maxim 的 MAX630 CMOS DC-DC 稳压器专为 5mW 至 5W 范围内的简单、高效、最小尺寸 DC-DC 转换器电路而设计。 MAX630在紧凑的8引脚封装中提供所有控制和功率处理功能：1.31V带隙基准、振荡器、电压比较器和375mA N沟道输出MOSFET。还提供了一个比较器用于低电量检测。

工作电流仅为 70μA，几乎与输出开关电流或占空比无关。逻辑电平输入可将稳压器关闭至静态电流低于 1μA。即使在低功耗电池供电系统中，低电流运行也能确保高效率。 MAX630与大多数电池电压兼容，工作电压范围为2.0V至16.5V。
