电对于我们来说真是太重要了，衣食住行离不开它。但，你知道电有质量的吗？

普通人：不停电，就说明电的质量就好的吧。

电子人：完美的正弦波、恒定的频率、稳定的电压，保证电子设备正常稳定运行的，才是好电！

什么是电能质量？什么样的电才是合格的？如何测量电能质量？豆豆、妮姐强势科普了——

想要了解电能质量，我们需要知道电能质量的对象是谁？

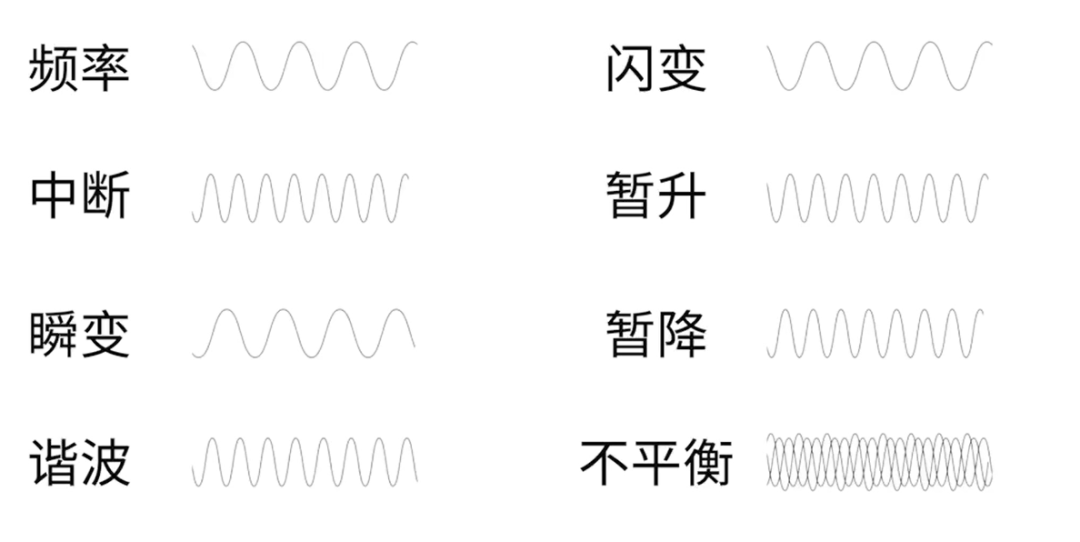

三相交流电。有朋友要问，为什么不是直流电呢？电子人都知道影响直流电质量的主要因素是纹波、噪声的大小，但是三相交流电就不一样了。下面这些都是三相交流电正弦波会出现的情况：

正弦波的波形怎么会有这些情况呢？

随着电力电子技术发展产生的，有新的技术比如直流输电，还有新能源，风力、光伏发电，加入到电力系统中，这些新技术、新供电形式，在传输过程中会让电网出现谐波、电压波动等情况了。

当然，用电过程中，也会产生一些畸变情况，反馈注入电网，比如一些大功率、非线性设备运行会向电网注入畸形电流，长期就会影响电能质量，另外大型设备的启动、雷击等事件，也会引起电压的暂降。

上述的每种情况，都说明电能质量出现问题了。对于用电设备来说，将会带来不可预估的影响或者危害。就拿闪变来说，它反映的是电压频繁波动造成照明视觉的烦扰影响，是人眼对灯光变化的感受。闪变带来的危害，可不止是照明灯闪烁，影响人的视觉，它可能会造成：

➣生活中，电视机、电脑屏幕等画面不稳定

➣电动机的转速不稳定，导致相应的动作受到影响

➣对电压波动敏感的工艺生产或者实验产生不良影响

➣精密的电子系统、工厂自动化生产设备等工作不正常，甚至损坏

电能质量问题无影无形，应该怎么查？

说起来很简单，就把电能看成人体心脏的动能，监测心脏用心率仪等仪器，那监测电能质量也是有相应的仪器——电能质量分析仪。这里面难的是电能需要实时监测瞬态的变化，虽然市面上有一些仪器，比如电能或谐波表也可以进行电能测试，但是它们无法做到瞬态的测量。

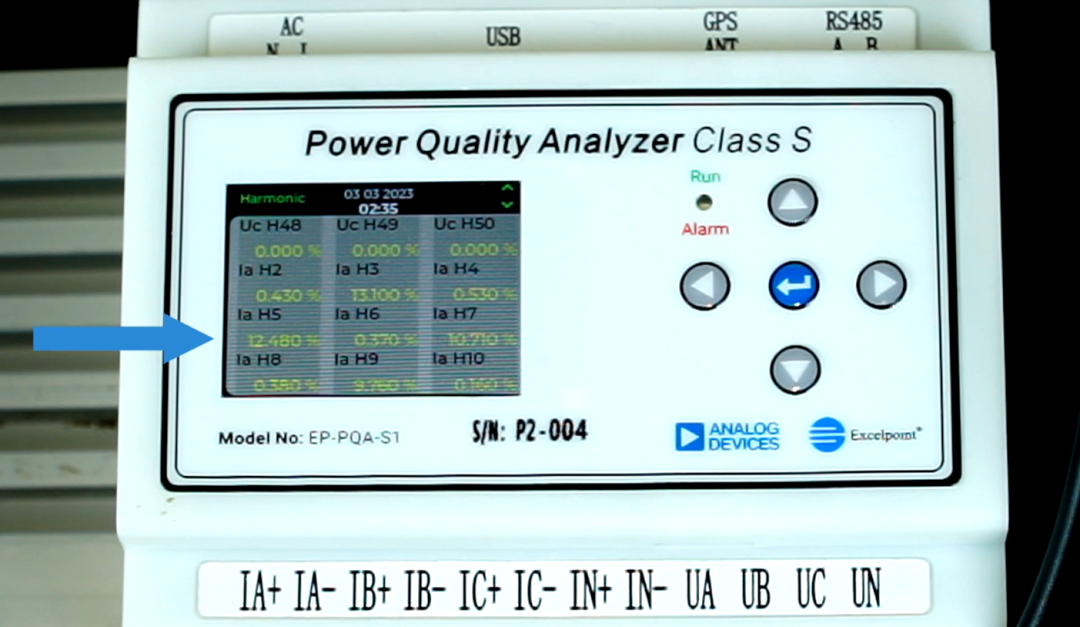

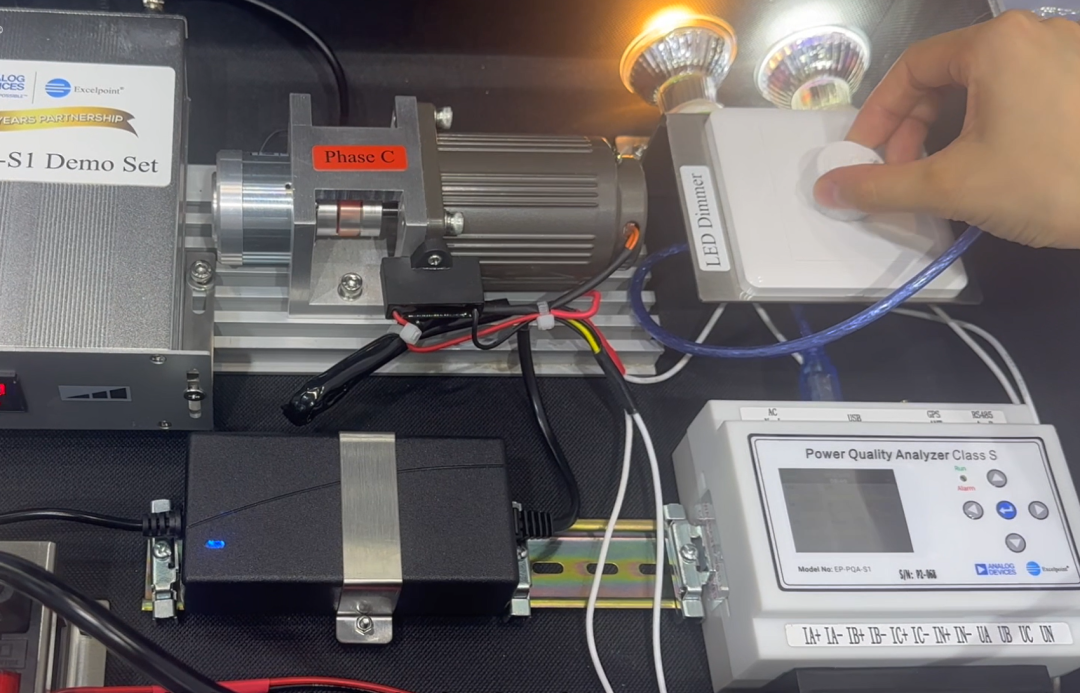

世健推出的符合IEC61000-4-30 Class S标准、接近产品级的电能质量分析仪小型导轨表方案，可以做到！而且方案十分简单，核心器件只有2个！

下面就是这个导轨表的信号链路图：

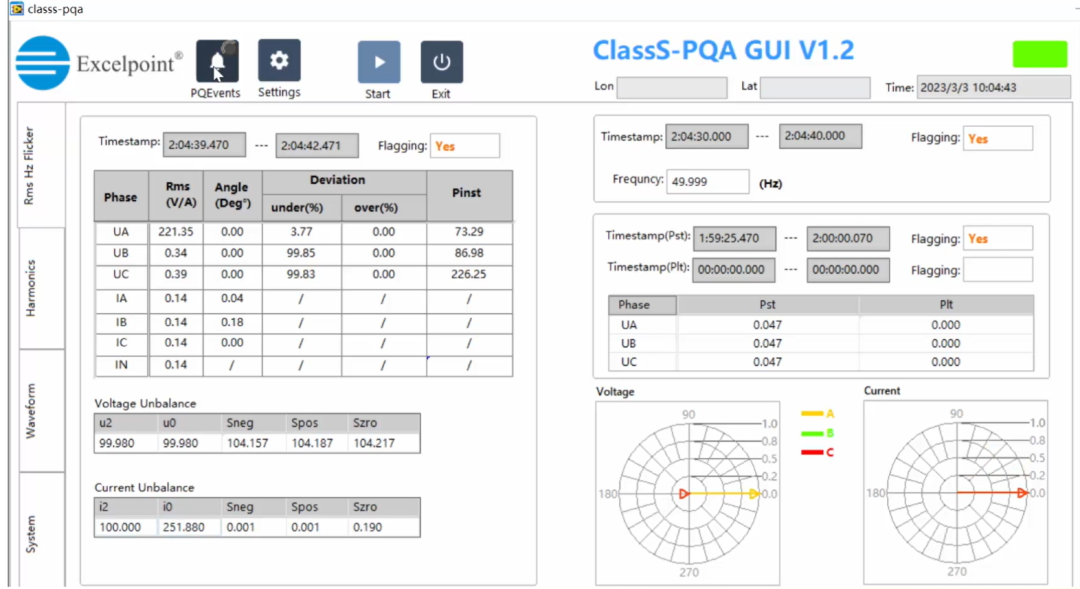

单相电或三相电的电压或电流进入表内，经过电阻分压，滤波器，进入到电能计量监控芯片，这个也是电能质量分析仪的核心芯片了，它可以实现对电压波形的rms、频率、相位角度、功率因数有功、无功、视在功率和电能进行瞬时总值和基波测量进行数据的处理，处理得到的数据会通过SPI送至MCU中，可以在屏幕上显示，也可以再通过USB或RS485传至上位机或者远端。

作为系统主控MCU，MAX32650负责数据控制，ADI的超低功耗MCU，基于Arm Cortex-M4，带浮点运算单元(FPU)、3MB闪存和1MB SRAM，专门应用在一些高性能、电池供电的应用。

ADE9430则是ADI的完全集成、高精度、多相电能和电源质量监控器件。对于电源或者电能质量的测量，需要出色的模拟性能，这恰是这颗芯片的强项，每10个或12个周期提供1024个点的重采样波形，重采样可简化外部处理器中至少40个谐波的快速傅立叶变换计算。
