2n3055可调电源电路图

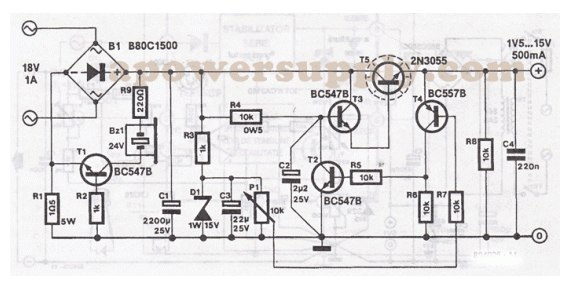

2n3055可调电源电路图（一）

这种简单的可变电源电路生产成本低，输出电压在1.5V至15V之间，最大电流为500mA。如果电流消耗不超过2mA，其稳定性优于350mA。电源电压的变化可以通过电位计进行，当发生过载时，蜂鸣器会发出警报。

T4将P1滑块电压与输出电压相匹配。然后P1滑块电压比调整后的电压高0，65V，T2打开，停止T3-T5达林顿基极电流。18V、1A变压器电压必须用B1和C1滤波。当输出电流超过500mA时，Bz1启动报警（过载）。Bz1必须是24V类型，自动振荡。

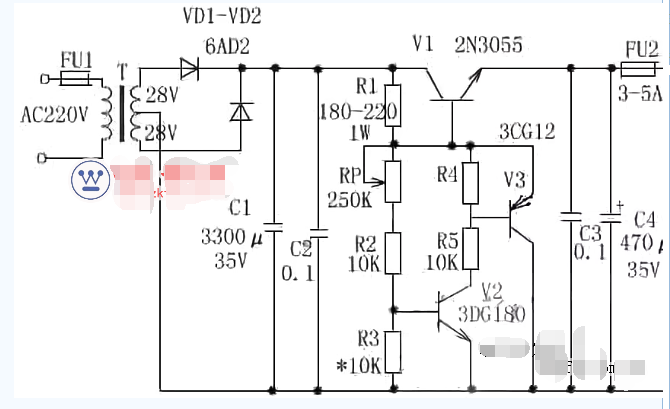

2n3055可调电源电路图（二）

经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用与稳压管相同）。调节RP，可以得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。

变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。FU1选用1A，FU2选用3A～5A。VD1、VD2选用6A02。

RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300µF／35V电解电容，C2、C3选用0.1µF独石电容，C4选用470µF／35V电解电容。

R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
