精密电路监控负电源门限

该电路采用IC （MAX971），包括漏极开路比较器和精密1%电压基准，监测负电源电压的大小，并提供故障情况的数字警告。如需监测多个负电压，请使用MAX974，它包括四个比较器。

简单但精确的电路（图1）用于监视负电源电压的大小。此功能在多电源轨系统中非常有用，特别是当负电源轨用作GaAs器件的精密偏置电压时。IC （MAX971）包括漏极开路比较器和1%精密电压基准。其触发阈值由外部电阻R4的值设置。为方便起见，所有其他电阻的值均为1MΩ。

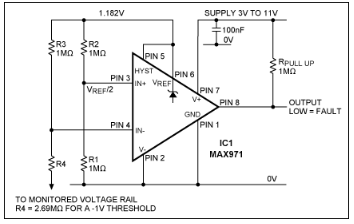

图1.当监控的负电压高于（大于）R4设定的阈值时，该负电压监视器的输出变为低电平。

电阻R1和R2分压基准电压，为比较器提供Vref/2的跳变点。R3和R4对负电压进行采样，IC1将该采样与跳变点电压进行比较。R4 = 1MΩ + 2（1MΩ × VNEG/1.182V），其中VNEG是被监控电压的大小（忽略减号）。电路输出在故障条件下变为低电平，即当监控电压的幅度降至设定阈值以下时。为确保整体精度优于2%，所有电阻应具有1%的容差。

如需监测一个以上的负电压，请选择MAX974，它包括4个漏极开路比较器，具有1%基准。将R1和R2的输出馈送到所有比较器，为每个监控电压添加一个R3/R4对，并计算每个R4以产生相应电压的跳变点。所有漏极开路输出均可连接在一起。
