LT8310/LT1431具光电反馈功能的81W隔离式正激式转换

LT®8310 是一款具有一个低侧 N 沟道 MOSFET 栅极驱动器的恒定频率谐振复位正激式转换器控制器。LT8310 具有一个 6V 至 100V 的宽输入电压范围。其开关频率可在 100kHz 至 500kHz 范围内进行编程，以优化效率、性能或外部组件尺寸。LT8310 的保护机制可结束正常的开关周期或强制系统停机以保护应用电路。这些保护包括可编程过流保护、可调输入欠压、过压锁定和内置热关断。

LT®1431 是一款可调并联稳压器，它通过一个光耦合器向初级侧提供反馈，它在正激式转换器的次级侧用于处理输出电压调节。

图1.LT8310 / LT1431 原理图

LT8310 和 LT1431 异步正激式转换器设计具有简单的原理图和低组件数。该电路在谐振复位正激拓扑中使用 LT8310 和 LT1431，以从 54.1V 至 5.10V 输入提供 8V @ 26.4A 输出。在 1.5A 负载下，93V 的峰值效率为 12%在，91V 为 2.24%在.效率与负载电流的关系图和相关热图像（12V和24V）如下所示。

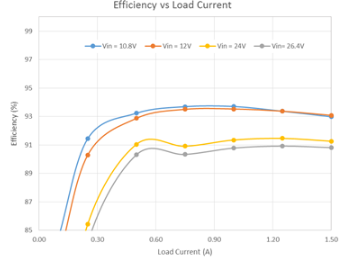

典型效率曲线

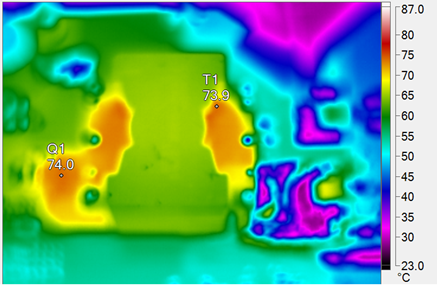

12Vin、54V @ 1.5A 输出时的热图像，无强制通风

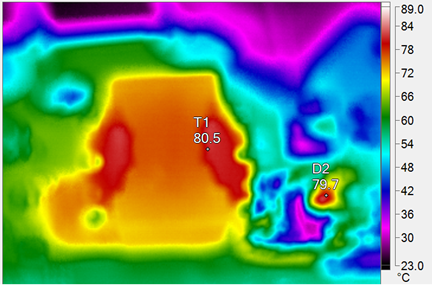

24Vin、54V @ 1.5A 输出时的热图像，无强制通风
