基于华源智信的15W充电器全套电源方案解析

三星作为全球知名公司，在消费电子市场一直处于领先地位，金融、机械、化学等众多领域，也少不了三星的身影。充电头网在近期拆解的一款三星15W充电器上发现，其内置了国产厂商华源智信的全套电源方案。       三星生产的这款15W充电器，型号为EP-TA200V1，采用经典两段式造型设计，外壳表面磨砂处理，两侧过渡圆润，输入端配备印规插脚，输出支持三星AFC快充，支持5V和9V两档输出电压。

华源智信全套电源方案进入三星供应链

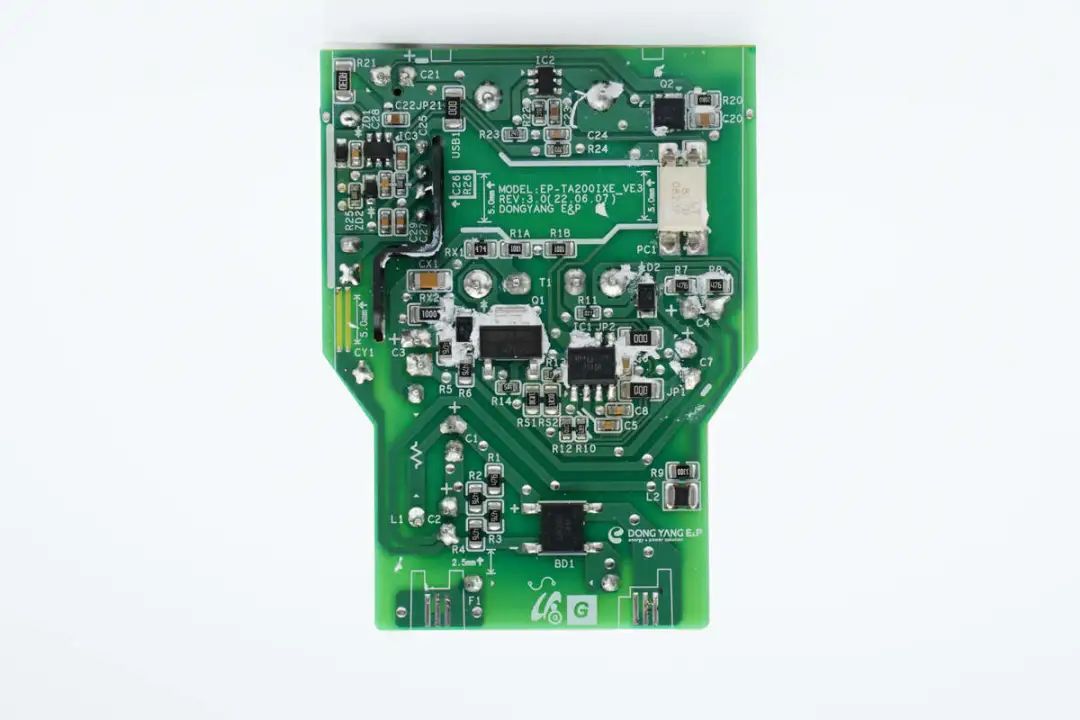

  拆解发现其PCBA板背面焊接初级主控芯片，初级开关管，反馈光耦，同步整流控制器，同步整流管以及协议芯片。

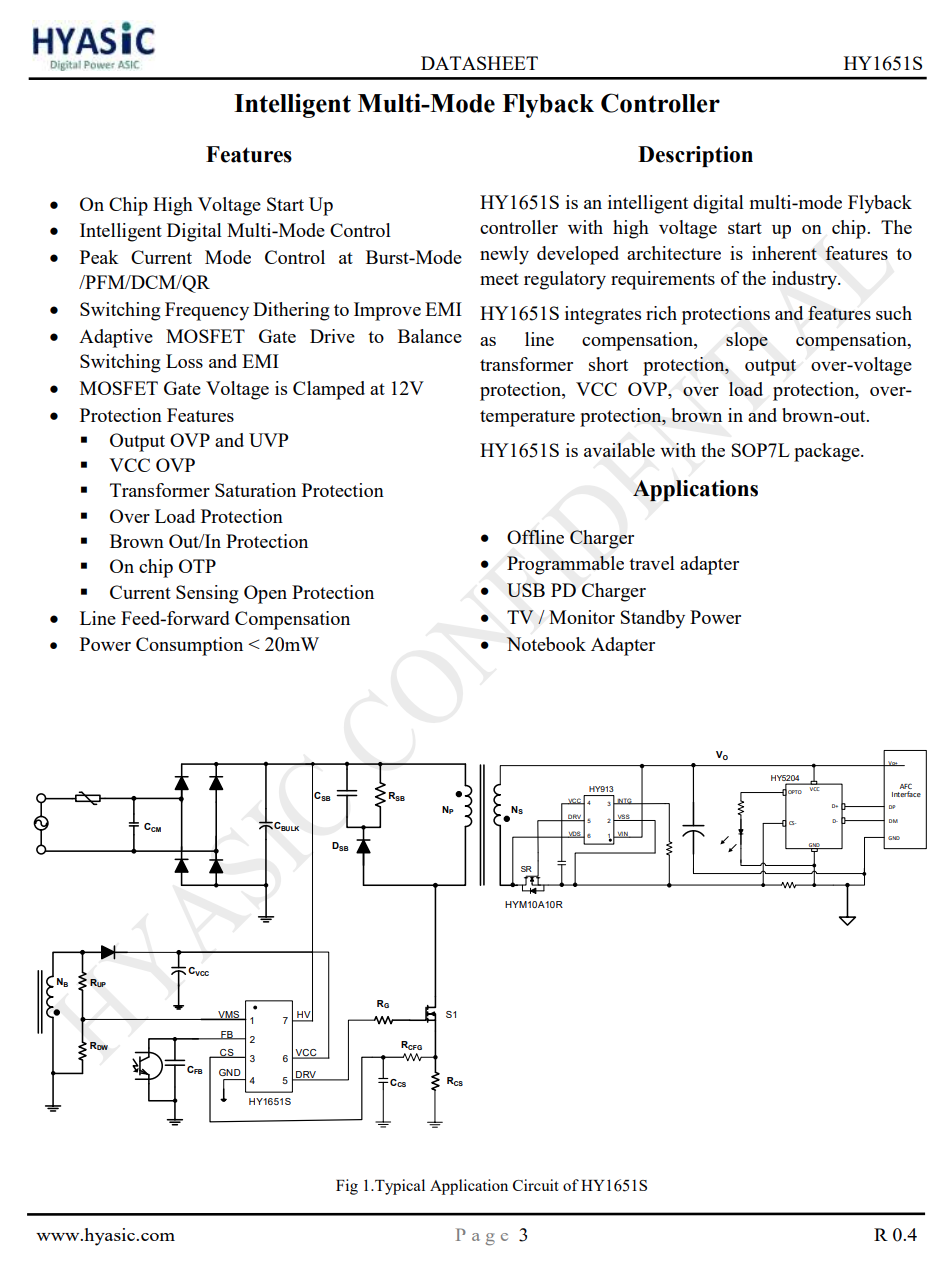

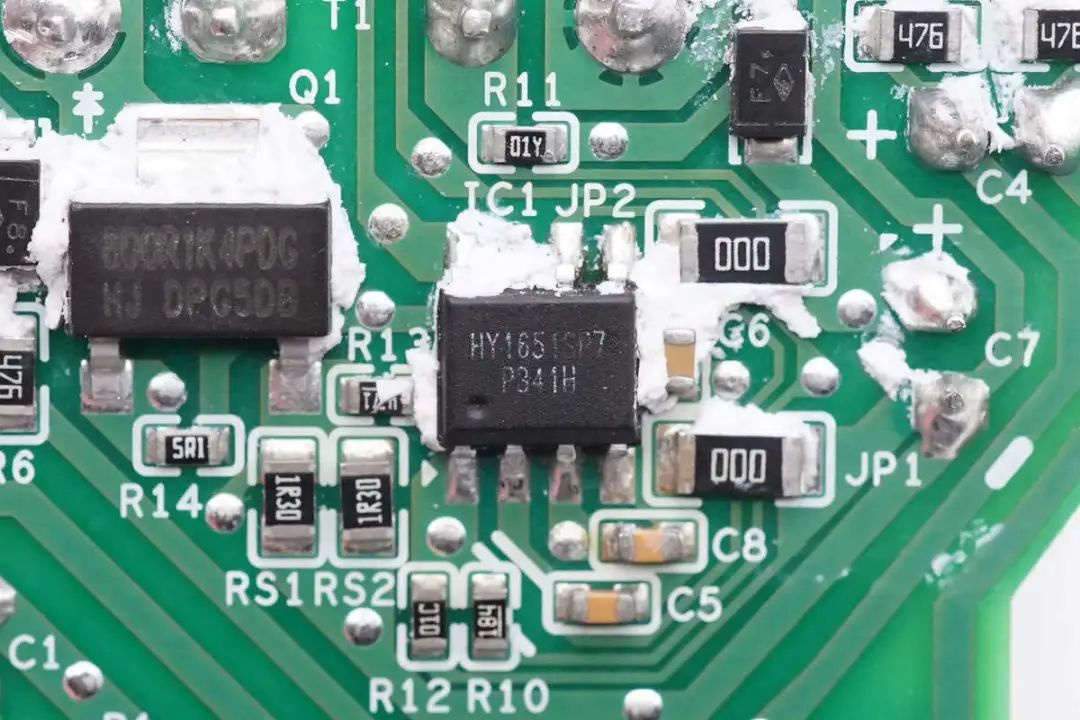

  开关电源以及协议芯片均来自华源智信，其中初级主控芯片型号为HY1651S，是一颗数字多模式超低待机功耗的反激控制器，芯片内部集成高压启动，采用峰值电流控制，支持抖频提升EMI性能，自适应的MOS管栅极驱动器能够平衡开关损耗和EMI特性，内置12V栅极驱动电压钳位，支持低于20mW超低待机功耗应用场景。

  芯片内置输出过压和欠压保护，具备供电过压保护，变压器饱和保护，过载保护，过热保护和采样电阻保护功能，适用于充电器，待机电源以及适配器应用。

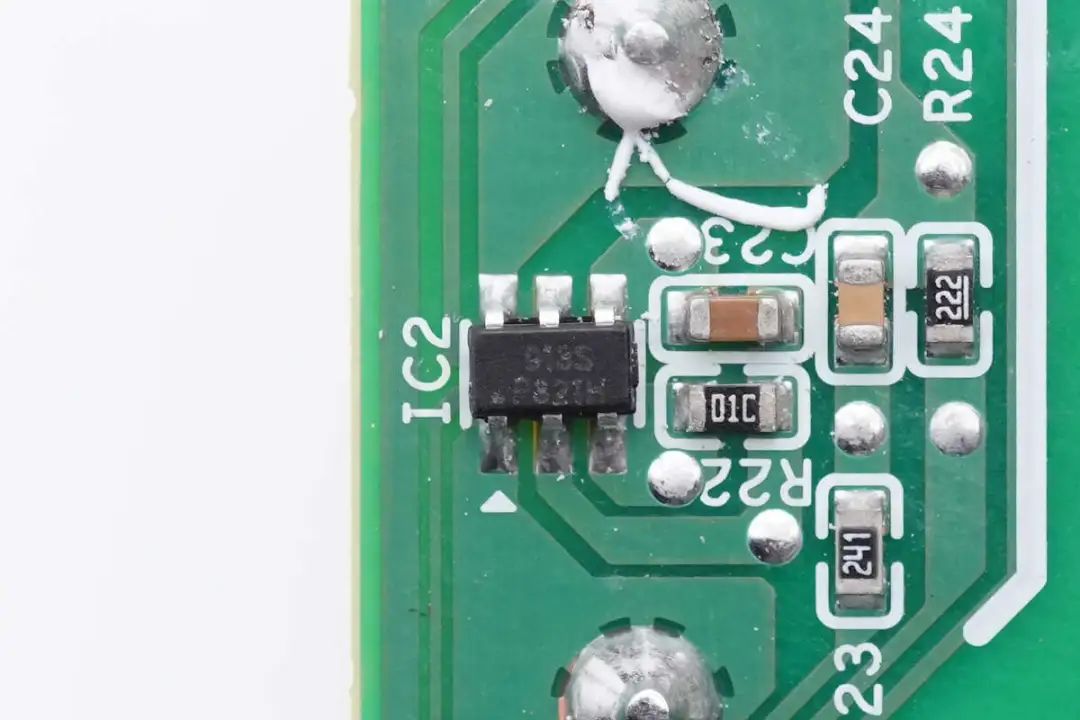

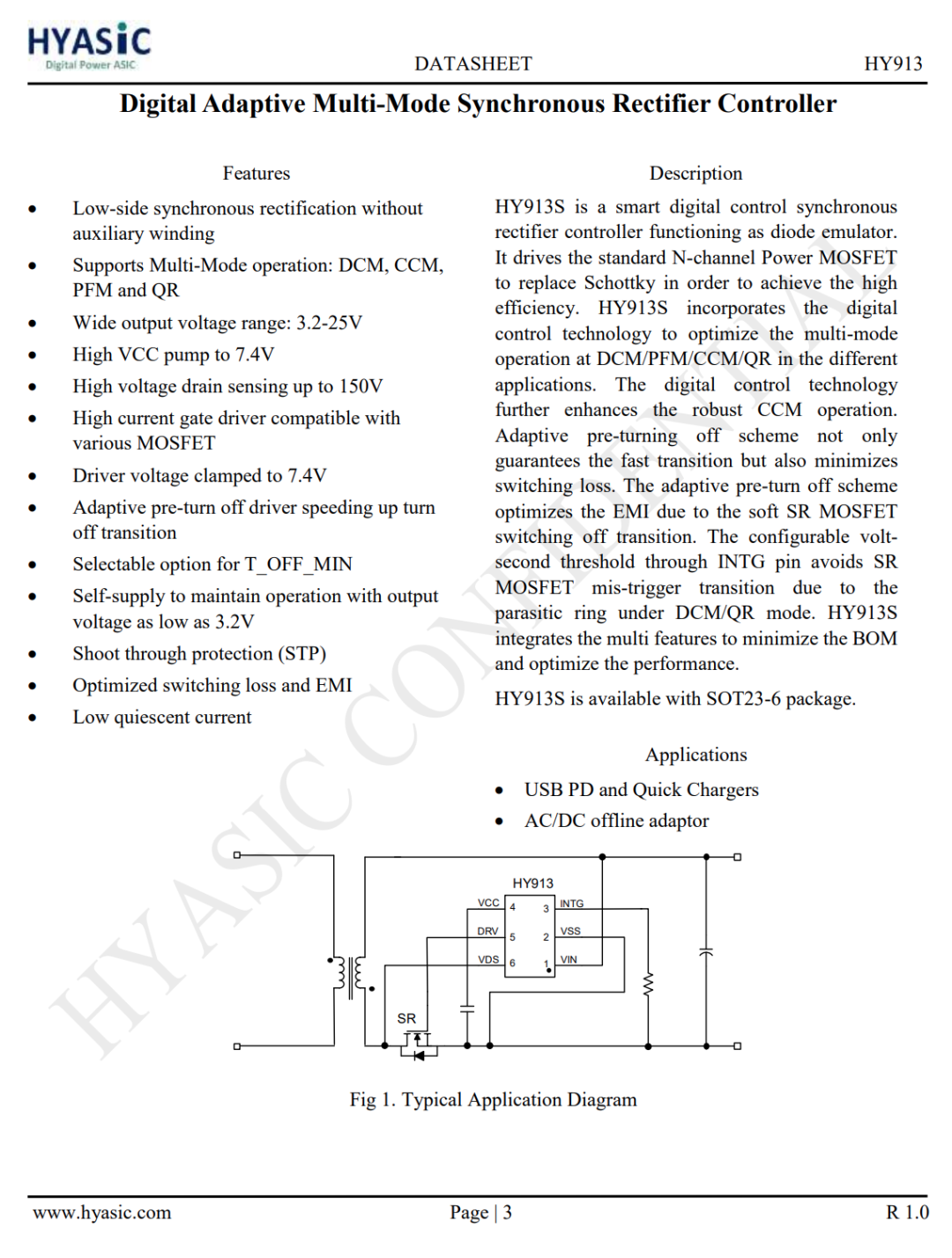

  同步整流控制器，型号HY913，是一颗数字自适应多模式同步整流控制器，适用于DCM/QR/CCM运行模式。芯片内置电荷泵，可以将供电电压升压，确保同步整流管完全导通，低压输出时效率更高。并支持开机下拉功能，支持预关断功能，加快关断速度，具有10ns关断延迟，支持CCM工作模式。轻载时将关闭驱动，进入绿色模式，降低待机功耗。

  HY913内置积分功能，可以防止同步整流误开通，芯片支持3~25V供电范围，满足PPS供电范围，芯片内置初级和次级MOSFET同时导通保护，漏极检测引脚耐压高达150V，并支持内部供电电压钳位，无需外置绕组，外围元件精简，并具有更强的抗干扰能力。

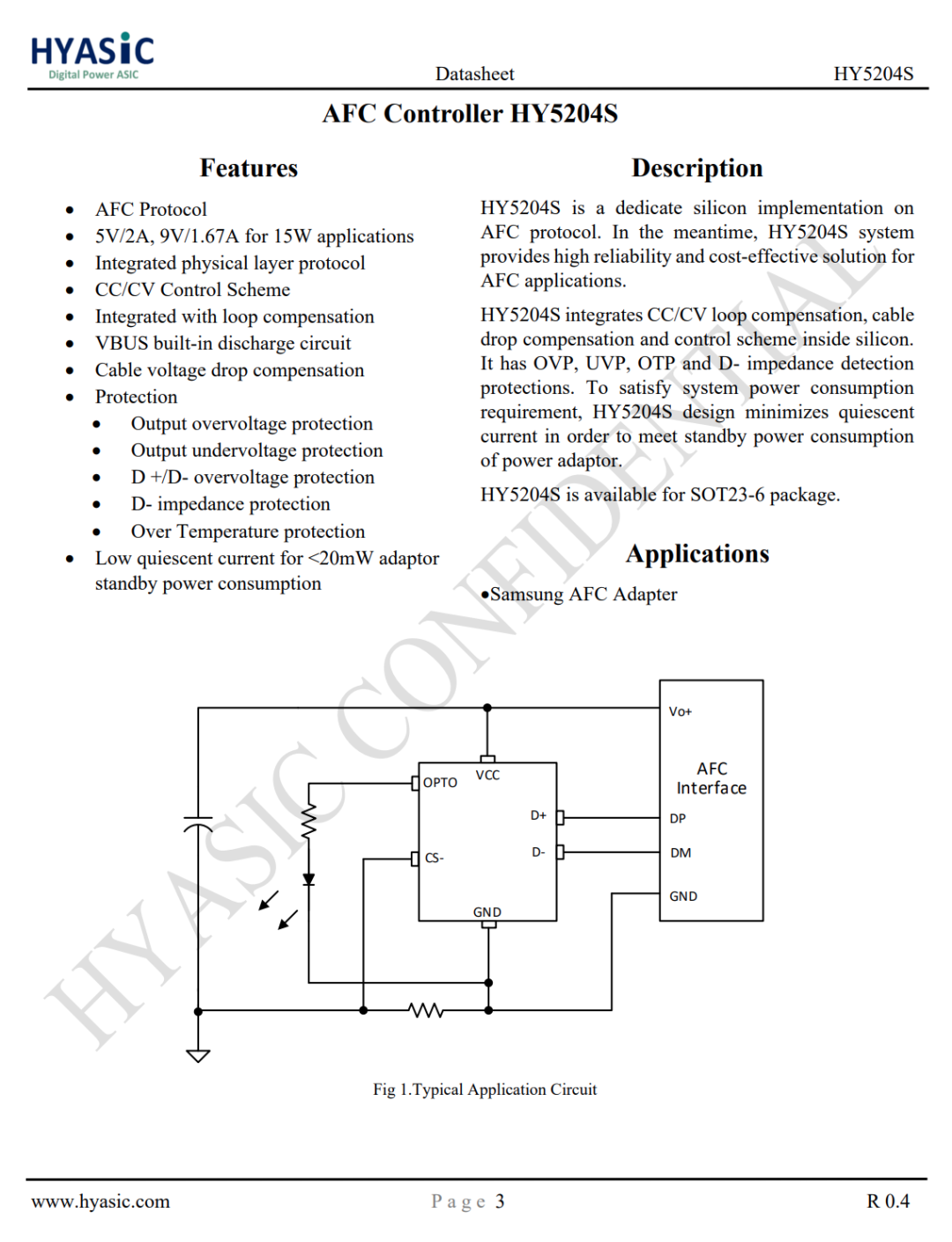

  协议芯片，型号HY5204S，是一颗支持三星AFC协议的控制器，支持5V2A和9V1.67A两档输出功率，芯片内部集成电流传感放大器，外接取样电阻用于输出过流保护。

  芯片支持恒压恒流控制，内部集成环路补偿和VBUS放电，集成线损补偿，支持输出过压，欠压保护，支持数据脚过压保护和微短路保护，内部集成过热保护功能。

总结   三星这款新出的原装充电器支持AFC快充协议，支持5V和9V两档输出电压，经典外观设计，充电器为印规圆形插头，支持90Vac~300Vac超宽工作电压，亦可满足世界各地的不同供电电压。   其内部采用了华源智信的全套快充解决方案，具备更低的待机功耗和优秀的温度控制。在230Vac输入下，5V输出的待机功耗为17.23mW，远低于75mW的国际标准，绿色更节能。而在230Vac输入下测试短路时的功耗，仅为141.42mW，这么低的功耗完全避免了短路时接口端的发热，提高充电安全性。这套快充解决方案能得到三星的采用，侧面说明了整套方案的优秀和可靠性。
