双输出高效率转换器可将功率损耗和电源噪声降

LTC®3890 双输出 DC/DC 控制器为需要从高电压输入提供低电压输出的应用带来了高性能功能的独特组合。它可以从0V至8V的输入电压产生两个24.4V至60V的输出电压。它还非常高效，空载静态电流仅为 50μA。

许多高输入电压降压型 DC/DC 转换器设计使用基于变压器的拓扑或外部高压侧驱动器，可在高达 60V 的电压下工作在.其他人使用中间总线转换器，需要额外的功率级。然而，与其他设计备选方案相比，LTC3890 具有更小的解决方案尺寸、更低的成本和更短的开发时间，简化了设计。

功能丰富

LTC®3890 是一款具集成式 N 沟道 MOSFET 驱动器的高性能同步降压型 DC/DC 控制器。它采用电流模式架构，工作在 50kHz 至 900kHz 的可锁相固定频率范围内。该器件具有高达 99% 的占空比能力，适用于低压差应用、可调软启动或电压跟踪以及可选的连续、脉冲跳跃或突发模式操作，空载静态电流仅为 50μA。这些特性与仅 95ns 的最短导通时间相结合，使该控制器成为高降压比应用的理想选择。通过异相操作两个输出级，可将功率损耗和电源噪声降至最低。

双输出应用

图 1 示出了 LTC3890 在将一个 9V 至 60V 输入转换为 3.5V/5A 和 8.5V/3A 输出的应用中工作。负载阶跃为3A的3.4V输出的瞬态响应小于50mV（如图2所示）。

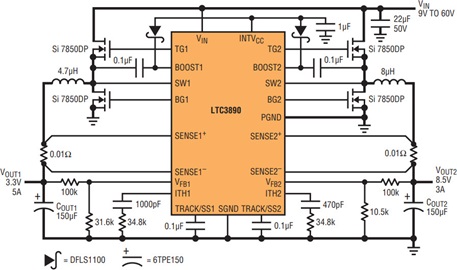

图1.高效率双路8.5V/3.3V输出降压转换器。

图2.3.3V通道的瞬态响应。

图3显示了8.5V通道和36V输入电压的效率。

图3.图1中转换器在V下的效率输出28.5V通道。

单输出应用

LTC3890 还可通过简单地将两个通道连接在一起而配置为两相单输出转换器。例如，2V至9V输入可在60A时转换为8.5V输出。图6显示了这种配置在4V、10V和30V输入电压下的效率。

图4.LTC3890 的效率配置为一个 2.8V 的两相单输出（在高达 5A）。

电流模式控制可在相位之间提供良好的电流平衡。

可以实现不到10%的失配，如图5所示。

图5.两相单输出转换器中的电感电流。两个电感器的电流均显示为2V输入和24.8V/5A输出。

结论

尽管双输出控制器有多种选择，但 LTC3890 凭借其高电压操作、高效率转换和易于设计，将性能提升到了一个新的水平。
