线性电源和开关电源的主要区别

线性电源和开关电源的主要区别有:

线性电源的损耗较开关电源大;

线性电源的效率较开关电源低;

线性电源的对外干扰较开关电源小;

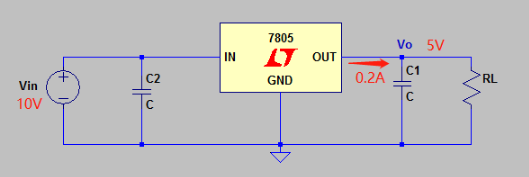

类似于7805等芯片做的电源就是线性电流，其压降是通过多余的能量损失来实现。 比如7805的输入电压是10V(一般不会加这么大电压，这里只是说明缺点)，输出电压是5V，输出电流是0.2A。 那么7805输入与输出之间的压降是5V。 在电源工作期间，一直有电流流过，假设该电流也是0.2A，那么7805的损耗就是1W，效率约为50%。

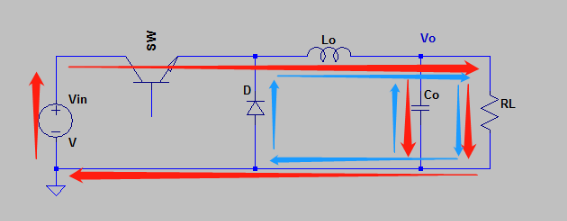

再来看开关电源，比如BUCK降压电路，其拓扑结构如下。

BUCK开关电源的工作原理是:

开关管导通时电流从输入电源Vin流出到开关管SW，到输出电感Lo，最后到输出电容Co和负载RL，如下图红色箭头方向。

开关管截止时，没有电流从输入电源流出，负载电流由输出电感Lo和输出电容Co提供，由于电感Lo的储能作用，其电流会通过续流二极管续流D，如下图蓝色箭头方向。

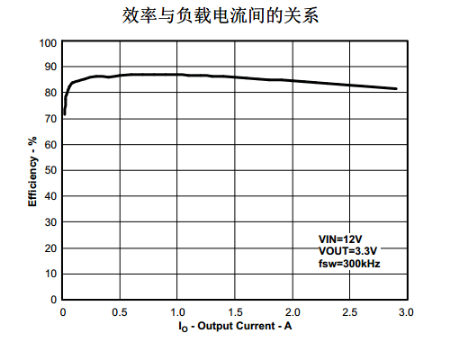

假设开关管、输出电感、续流二极管都是理想器件，即导通电压为0V，开通和关断是电压变化斜率无穷大，那么对开关电源来说其损耗将为0。 只不过，现实中的器件并非理想器件，实际上会有导通损耗和开关损耗，但总损耗比线性电源小很多，下图是TPS54260 BUCK控制芯片在不同输出电流下的效率曲线。

以上就是线性电源损耗大，效率低的原因。

而开关电源干扰大就是应为开关管高频率导通、关断造成的，在导通和关断时，电压和电流的变化率很大，这就是造成干扰的原因。 而线性电源没有这种开关变化，所以几乎不造成对外的高频干扰。
