讲解一下UPS5000场景下电源模块更换的全过程

在UPS5000场景下很多朋友对于电源模块更换有很多疑惑和不明白，今天就分享这篇文章来讲解一下更换的全过程，希望对大家未来进行电源模块的工作中有所帮助。

注：根据综合操作规范和维护要求，不建议用户自行操作，如有需要，建议联系产品经理寻求支持。

更换电源模块时，系统可能处于正常模式或旁路模式。以单个模块更换为例，更换流程如下。

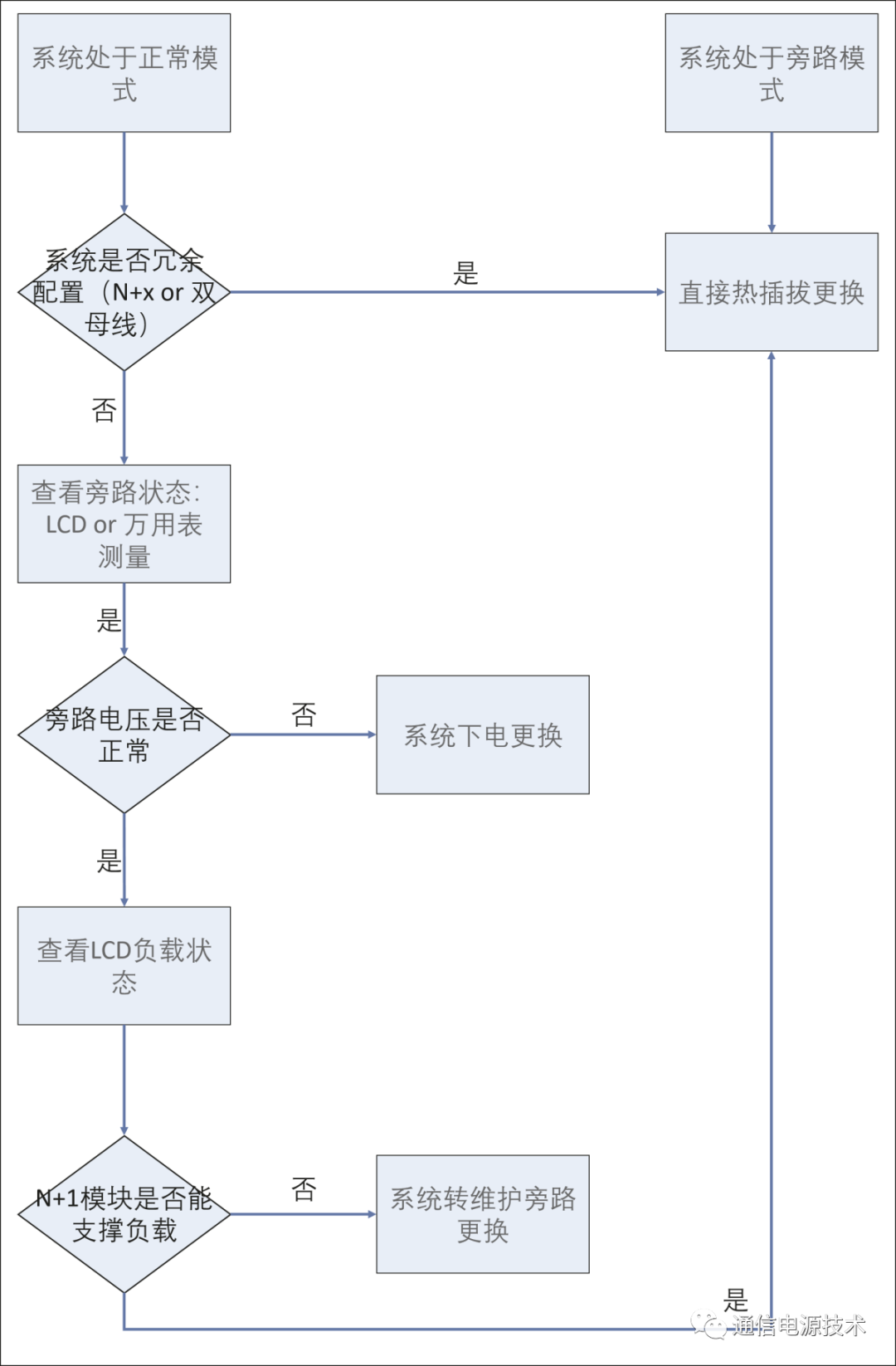

单模块更换流程图

电源模块插拔过程

拔出电源模块的过程如图 1 和图 2 所示：

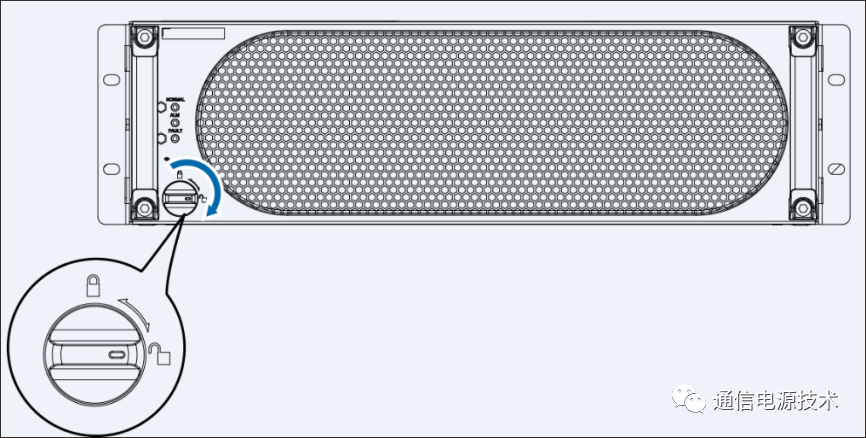

图 1. 旋转到解锁状态

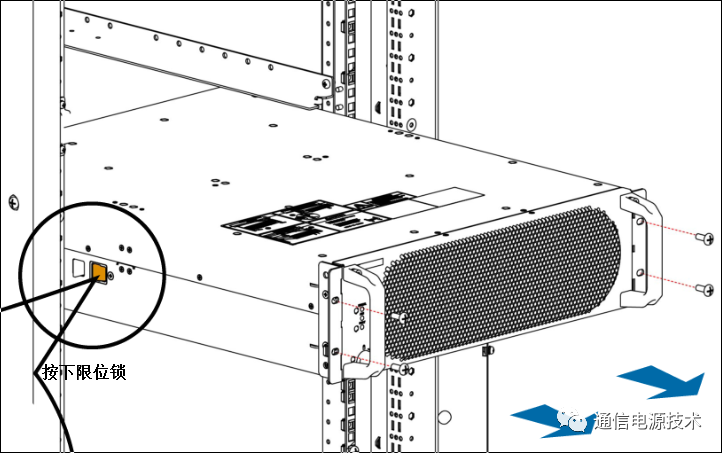

图 2. 拉出模块

拉出模块时，必须按下限位锁。由于模块较重，拉出时需要两个人一起工作，如图3所示：

图 3. 模块处理

电源模块插入操作步骤如图 4 和图 5 所示：

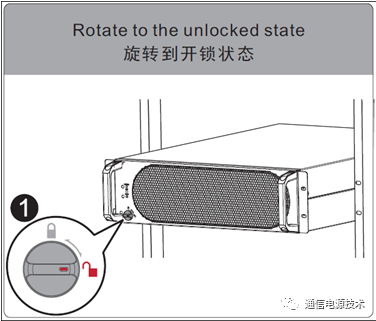

图 4. 旋转到解锁状态

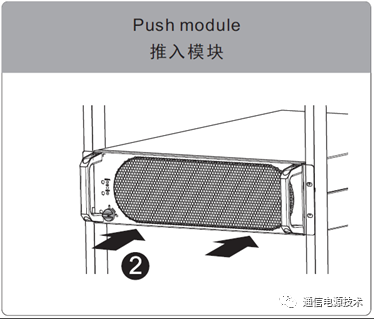

图 5. 推入模块

如果 N+X 并联系统、双母线系统或单机（N+0 系统）处于旁路模式，则直接将电源模块在线拔出更换。在旁路模式下更换功率模块后，必须手动开启逆变器才能恢复正常供电。

单机（N+0系统）正常模式时，需要通过监控显示模块或万用表检查旁路输入电压和频率，确认旁路电压在正常范围内，满足负载电源要求，将作出进一步判断。

进一步检查负载状态，如果待更换的电源模块完全不输出，则剩余电源模块的输出是否能满足负载要求。如果能满足，直接在线拔出电源模块更换即可。如果没有，操作液晶屏关闭逆变器，绕过UPS，然后拔出电源模块进行更换。请参阅下面的“旁路更换”。

如果旁路电压不正常或无法为负载供电，上述需要切换到旁路电源，需要掉电维护。参见下文“整机断电维护”。

逆变器在线更换

参考上一节电源模块的“电源模块拆卸图”，将电源模块卸下，然后插入要更换的模块，打开到位开关，新模块将自动添加到系统电源中手术后。

切换到旁路进行更换

步骤 1.手动关闭逆变器，操作监控显示模块绕过 UPS。

步骤 2.将电源模块到位开关拨至解锁状态。

步骤 3.松开固定电源模块的螺丝，等待 2 分钟后拔下电源模块。

步骤 4.完成电源模块的维护后，确保到位开关解锁，插入电源模块，并固定螺丝。

步骤 5.将到位开关置于锁定状态，根据升级说明确认更换电源模块的程序版本。操作完成后，手动开启逆变器即可恢复正常供电。

结束 - -

完成断电和维护操作

步骤 1.通过操作监控显示模块手动关闭逆变器，将 UPS 切换到旁路电源。

步骤 2.依次断开输出 vac、电池 vac、/bypass 输入 vac 和市电输入 vac，以关闭 UPS 市电系统。

步骤 3.静置 5 分钟，然后进行相关的维护操作。

结束 - -

单独运输电源模块时，需要拆下电源模块上的把手和凸耳，放入附件包中运输。安装电源模块时，然后安装手柄和接线片。如下图所示（图中只显示了一侧的安装，另一侧的安装方式相同）。

图 6 安装手柄和凸耳

写在最后

以上就是我想分享的关于UPS5000场景电源模块更换教程的全部内容，希望对大家有所帮助。
