了解基准电压源：分流与串联，哪种拓扑结构适

有两种类型的基准电压源：并联基准电压源和串联基准电压源。每种类型都有自己的使用条件，在两者之间进行选择的过程可能会令人生畏。比较表确实存在，但它们通常很少提供有关如何为特定应用程序选择一种参考拓扑而不是另一种参考拓扑的见解。将讨论分流和串联基准的应用以及何时使用它们，并重点介绍每种参考拓扑的一些鲜为人知的用例。

第 1 部分 - 分流与串联：哪种拓扑适合您？

现实世界是模拟的（至少目前是这样），与现实世界接口的最常见方式是使用模数转换器（ADC）、传感器或其他特定应用的集成电路（IC）。基准电压源IC提供稳定的输出电压，可用作系统电压和温度变化的恒定值。有两种类型的基准电压源 - 并联和串联 - 每种都有自己的优势和用例，如表1所示。

并联基准在功能上类似于齐纳二极管，在齐纳二极管中，器件两端的压降在器件达到最小工作电流后是恒定的。并联基准通过充当恒定压降并将负载不需要的多余电流通过器件分流到地来调节负载。分流基准没有最大输入电压额定值，但需要一个外部电阻器。输入电源将始终看到由输入电压电平和外部电阻决定的最大负载电流。随着负载电流要求的变化，并联基准将吸收或多或少的电流。

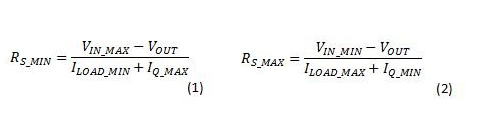

外部电阻必须介于 和 之间，由公式 1 和 2 计算：

也可以使用分流参照来创建浮动参照和负参照，计算公式保持不变。

串联基准电压源器件不需要外部电阻器，仅消耗负载所需的电流和少量静态电流。但是，输入电压直接传递到基准电压源器件;因此，串联基准电压源具有最大额定输入电压。串联基准可包括一个使能引脚，用于在外部使能或禁用器件以节省功耗。
