超低功耗升压转换器仅需8.5μA的待机静态电流

工业远程监控系统和保活电路大部分时间处于待机模式。其中许多系统还依赖于电池电源，因此待机状态下的电源效率对于最大限度地延长电池寿命非常重要。LT8410/-1 高效率升压型转换器非常适合这些系统，在待机模式下仅需要 8.5μA 的静态电流。该器件集成了高值 （12.4M/0.4M） 输出反馈电阻器，可在输出处于无负载稳压状态时显著降低输入电流。其他特性包括集成 40V 开关和肖特基二极管、带电流限制的输出断接、内置软启动、过压保护和宽输入范围，所有这些都采用纤巧的 8 引脚 2mm × 2mm DFN 封装。

应用示例

图 1 详细介绍了 LT8410 升压型转换器从一个 16.2V 至 5V 输入电源产生一个 16V 输出。LT8410/-1 通过改变峰值电感器电流和关断时间来控制功率输送。这种控制方案可在宽负载范围内实现低输出电压纹波和高效率。图2和图3显示了图1电路的效率和输出峰峰值纹波。尽管电路的输出电容很小 （10.0μF），但输出纹波电压仍小于 1mV。

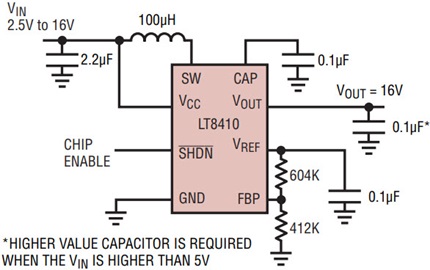

图1.2.5V–16V 至 16V 升压转换器。

图2.图1转换器的效率与负载电流的关系

图3.图1转换器在3.6V时的输出峰峰值纹波与负载电流的关系。

软启动功能通过将一个外部电容器连接到VREF引脚来实现。如果不需要软启动，则可以移除电容器。输出电压由从VREF引脚到地的电阻分压器设置，中心抽头连接到FBP引脚，如图1所示。FBP引脚也可以由外部基准直接偏置。

LT8410/-1 的 SHDN 引脚可用作一个开/关开关，或通过一个简单的电阻分压器从 VCC 到地用作欠压闭锁。

超低静态电流升压转换器，带输出断接

待机模式下的低静态电流和高值集成反馈电阻器使得 LT8410/-1 能够在无负载时从一个 16.3V 输入调节一个 6V 输出，平均输入电流约为 30μA。图4、图5和图6显示了无负载调节时的典型静态电流和输入电流。

图4.静态电流与温度的关系（不开关）。

图5.静态电流与V抄送电压（不开关）。

图6.无负载调节时的平均输入电流。

该器件还集成了输出断接 PMOS，可在关断期间阻断来自输入的输出负载。通过PMOS的最大电流受到芯片内部电路的限制，使其能够承受输出短路。

兼容高阻抗电池

具有高内部阻抗的电源（例如纽扣电池）可能在电压表上显示正常输出，但在大电流需求下其电压可能会崩溃。这使得它与大电流DC/DC转换器不兼容。凭借非常低的开关电流限值 （LT25 为 8410mA 和 LT8-8410 为 1mA），LT8410/-1 能够非常高效地采用高阻抗源工作，而不会引起浪涌电流问题。此功能还有助于延长电池寿命。

结论

LT8410/-1 是需要低待机静态电流和/或需要低输入电流的应用的明智选择，尤其适合于具有高阻抗电源的电源。超低静态电流和高值集成反馈电阻可将平均输入电流保持在非常低的水平，从而显著延长了电池工作时间。LT8410/-1 具有多种功能，而不会影响性能或易用性，并采用纤巧的 8 引脚 2mm × 2mm 封装。
