低噪声DC/DC降压型μModule稳压器专为低辐射发射而

LTM8031 是一款低噪声 DC/DC 降压型 μModule 稳压器，其采用 3.6V 至 36V 的输入电压工作，并经过独立认证，符合 EN55022 B 类的严格要求。其输出可进行编程，以提供 0.8V 至 10V 的电压，电流高达 1A。15mm × 9mm × 2.82mm 封装中包含近乎完整的转换器解决方案。如图 1 所示，LTM8031 只需要一个电阻器来设置输出电压，另一个电阻器来设置工作频率，以及一些输入和输出电容。

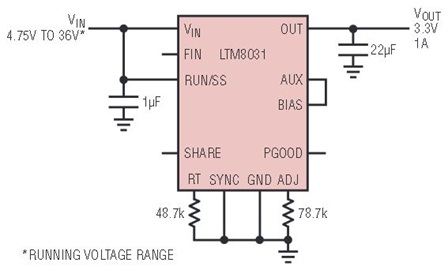

图1.LTM8031 只需要两个电阻器和一些电容即可使其运行。

LTM8031 特性

LTM8031 具有现代电源中经常需要的许多特性。它可以通过其 RUN/SS 引脚进行排序，这也允许用户在导通时控制输出行为。当输出在目标调节电压的 10% 以内时，PGOOD 引脚发出指示。SYNC 引脚用于将 LTM8031 同步至一个所需的系统频率。

通过采用高 Q pi 滤波器和电磁干扰降低设计技术，LTM8031 专为低辐射发射而设计。它已经过独立验证，符合EN55022：2006（信息技术设备-无线电干扰特性-限值和测量方法）。EN55022有两个等级，A和B。LTM8031 经认证符合 B 类标准，B 类是两者中较为严格的一种。不仅如此，LTM8031 还远远超过了 EN55022B 的限制，在某些频段中优于 20dB。如图 2、3 和图 4 所示，其中 LTM8031 采用 36VIN 工作，以分别产生 10VOUT、5VOUT 和 2.5VOUT/1A。36VIN、10VOUT /1A 配置是一种最坏的辐射发射情况，因为 LTM8031 同时采用最大额定开关电压和输出功率工作。

图2.LTM8031 符合 EN55022 B 类标准，同时产生 10V 电压外1A 从 36V在.

图3.LTM8031 符合 EN55022 B 类标准（5V）外1A 从 36V在.

图4.LTM8031 以 36VIN 的 2.5VOUT/1A 电流大幅超越了 EN55022 B 类限制。

LTM8031 的额定电流可提供 1A 电流，但其他负载电流呢？凌力尔特还提供另外三款符合 EN55022 B 类标准的 μModule DC/DC 转换器：用于 200mA 负载的 LTM8020、用于 500mA 负载的 LTM8021 和用于 2A 负载的 LTM8032。表1总结了这些，图5、6和图7分别给出了每种最坏情况下的排放量。

图5.LTM8020 是我们最安静的 EMC μModule 转换器，可从 5V 提供 200V/36mA 输出在.

图6.LTM8021 是另一个符合 EN55022B 标准的器件，能够从 5V 输出 500V/36mA在.

图7.LTM8032 的重量为 10VOUT/2A，从 36VIN 开始，符合 EN55022 B 类标准。

结论

必须设计一个需要不同负载电流、低辐射发射和小尺寸的多个电源轨的电源系统的情况并不少见。为了便于设计，请看一下 LTM8031 及其低噪声 μModule DC/DC 降压型转换器系列。
