使用 FPGA 和 ASIC 的系统和 PC 板通常非常密集地包含组件和 IC。这种密集的空间（尤其是 FPGA 的支持电路，如 DC/DC 稳压器）给旨在简化布局、提高性能和减少元件数量的系统设计人员带来了负担。具有多路输出的全新DC/DC μModule稳压器系统系列旨在大幅减少元件数量及其相关成本。这些稳压器旨在消除布局错误并提供现成的完整解决方案。由于开关控制器、功率 MOSFET、电感器、补偿和其他支持元件都集成在紧凑的表面贴装 15mm × 15mm × 2.82mm LGA 封装中，因此只需少量外部组件。这种简单的布局通过实施高密度负载点稳压器来节省电路板空间和设计时间。

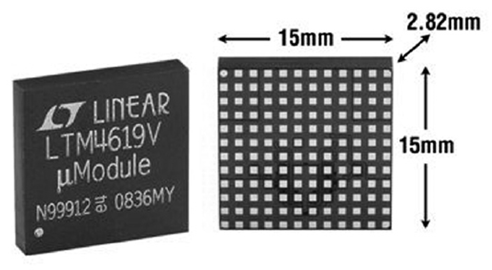

图1.LTM4619 LGA 封装的尺寸仅为 15mm × 15mm × 2.82mm，但它集成了双通道 DC/DC 开关电路、电感器、MOSFET 和支持组件。

LTM4619 开关 DC/DC μModule 转换器可在一个 4.4V 至 5.26V 的宽输入电压范围内调节两个 5A 输出。每个输出可利用单个电阻器设定在 0.8V 至 5V 之间。事实上，构建一个完整的电路只需要几个元件（见图2）。

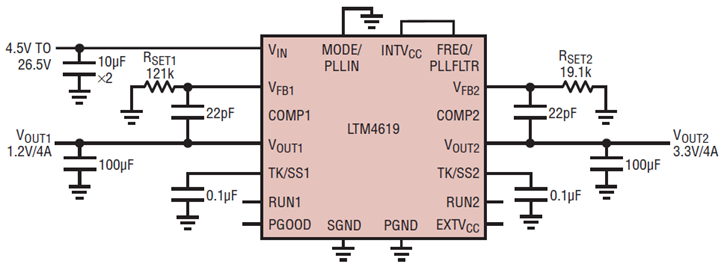

图2.μModule 稳压器将 4.5V 至 26.5V 输入转换为双路 3.3V 和 1.2V 输出，每个输出均具有 4A 的最大输出电流。

图 2 示出了具有 4619.3V 和 3.1V 输出的应用中的 LTM2 μModule 稳压器。输出电压可通过 RSET1 和 RSET2 中的值变化进行调整。因此，最终设计只需要几个电阻器和电容器。通过配对输出实现灵活性，允许稳压器形成不同的组合，例如单输入/双独立输出或单输入/并行单输出，以获得更高的最大电流输出。

图2的系统设计效率如图3所示，功率损耗如图4所示，均采用不同的输入电压。通过选择性脉冲跳跃模式或突发模式操作，可将模式引脚绑高或保持浮动，从而提高轻负载操作时的效率。®

图3.图2所示电路在3.3V和1.2V输出的不同输入电压范围内的效率。

图4.图2所示电路在不同输入电压下的3.3V和1.2V输出功率损耗。

多相操作

对于一个 4 相、4 轨输出电压系统，请使用两个 LTM4619 并使用一个 LTC6908-2 振荡器驱动其MODE_PLLIN引脚，从而使两个 μModule 器件异相同步 90°。参考LTM21数据手册中的图4619。同步还可以降低电压纹波，从而减少对大尺寸占用电路板空间的高压电容器的需求。该设计提供四种不同的输出电压轨（5V、3.3V、2.5V 和 1.8V），均具有 4A 的最大负载。

热性能

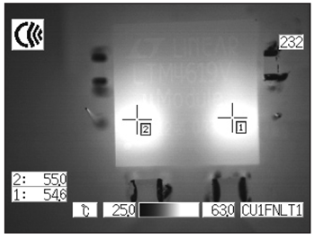

出色的热性能如图5所示，其中该装置在并行输出模式下工作;单 12V在至单 1.5V外在8A。两个输出连接在一起产生 8A 的组合输出电流，两个通道在满负载下运行（每个通道 4A）。散热均匀且最小，产生良好的热效果。如果需要额外的冷却，请在部件顶部添加散热器或使用金属机箱吸走热量。

图5.并联输出 LTM4619 μModule 稳压器 （12V ） 的出色热性能在两个通道并联至 1.5V外在 8A 负载时）

结论

LTM4619 双输出 μModule 稳压器能够轻松地将一个宽输入电压范围 （4.5V 至 26.5V） 转换为两个或多个 4A 输出电压轨 （0.8V 至 5V），并具有高效率和良好的散热性能。通过采用单个封装的双路输出电压调节实现了简单性和性能，从而使 LTM4619 成为需要多个电压轨的系统设计的简单选择。
