聊一聊逆变电路工作原理

本文以单相桥式逆变电路为例简单说明一下逆变电路工作原理。

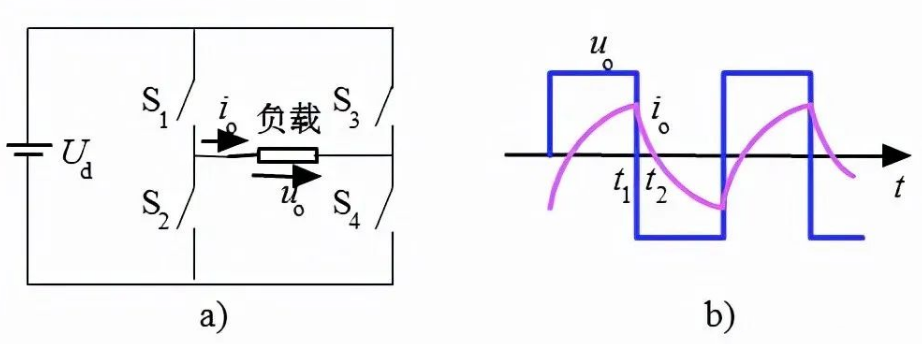

S1~S4是桥式电路的4个臂，由电子器件晶闸管或IGBT及辅助电路组成。

可以把 S1~S4想象为4个普通的开关，这样便于理解逆变电路工作过程。

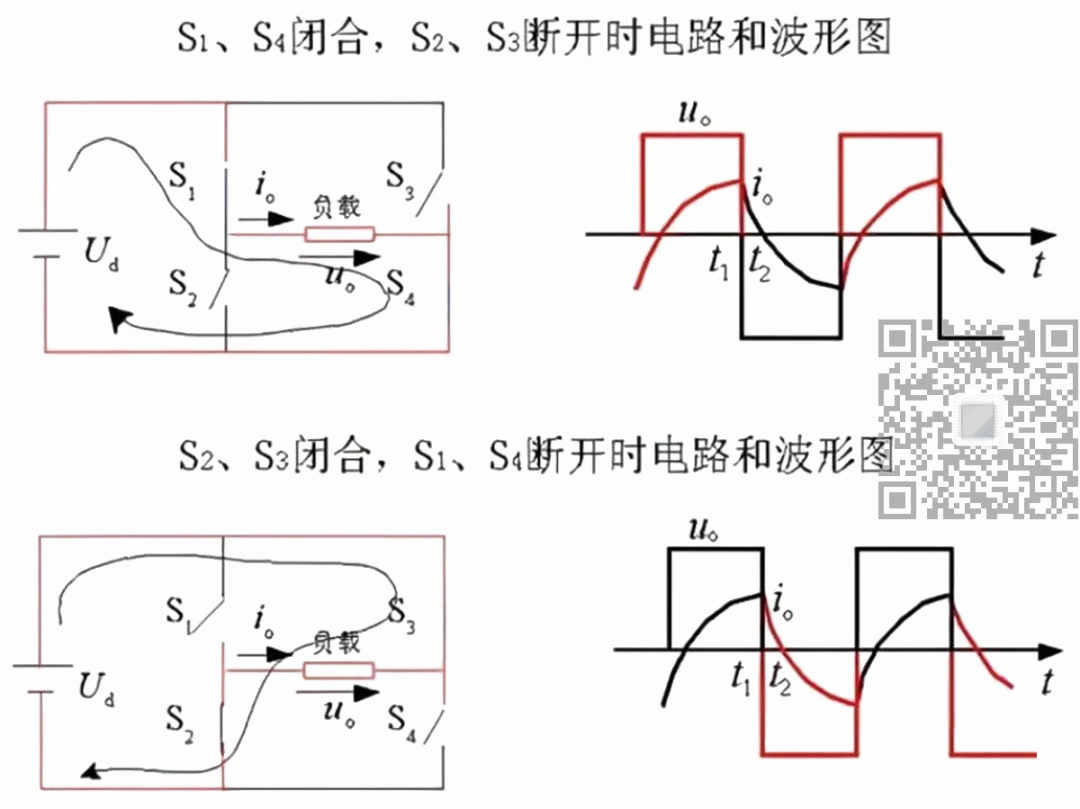

逆变过程如下：当S1、S4闭合，S2、S3断开时，负载电压uo为正。当S1、S4断开，S2、S3闭合时，负载电压uo为负。这样就把直流电变成了交流电。改变两组开关的切换频率，即可改变输出交流电的频率。
