半桥逆变电路工作原理

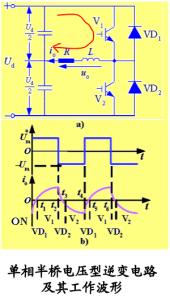

一.半桥逆变电路工作原理

1.t1-t2时刻

①给V1开通信号，给V2关断信号。

②负载两端电压为正，流经负载电流为正。

③VD1和VD2反偏截止。由C1-V1-L-R-C1组成回路，C1对L储能。

2.t2-t3时刻

①给V1关断信号，给V2开通信号。

②负载两端电压为负，流经负载的电流为正。

③此时V2给开通信号，但是V2是电流驱动型晶体管，V2电流是负，所以V2截止。

④由C2-VD2-L-R-C2组成续流回路，L对C2充电

3.t3-t4时刻

①给V1关断信号，给V2开通信号

②负载两端电压为负，流经负载的电流为负。

③此时晶体管V2导通，二极管VD2反偏截止，由C2-R-L-V2-C2组成回路,C2对L储能。

4.t4-t5时刻

①给V1开通信号，给V2关断信号。

②负载两端电压为正，流经负载的电流为负。

③此时V1给开通信号，但是V1反偏截止，VD1导通。

④由C1-R-L-VD1-C1组成续流回路，L对C1充电。
