单相桥式逆变电路解析

今天谈一谈单相桥式逆变电路，并以负载为纯阻性电路为例说明单相桥式逆变电路最基本的工作原理。

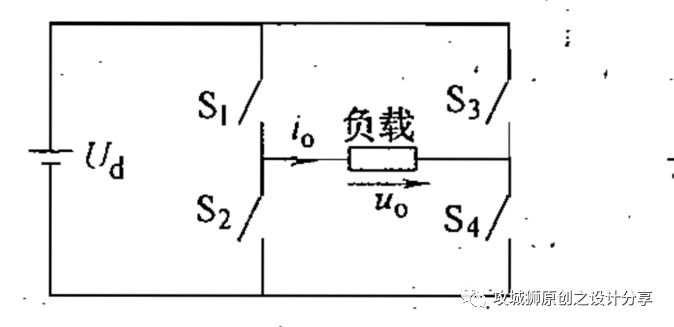

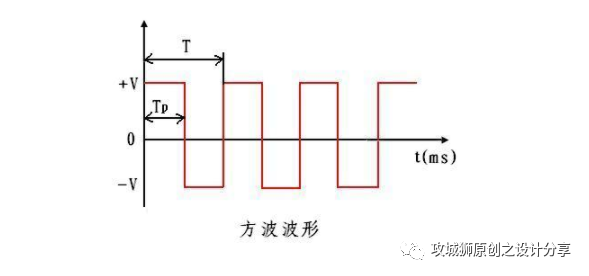

逆变电路及其电压波形举例：

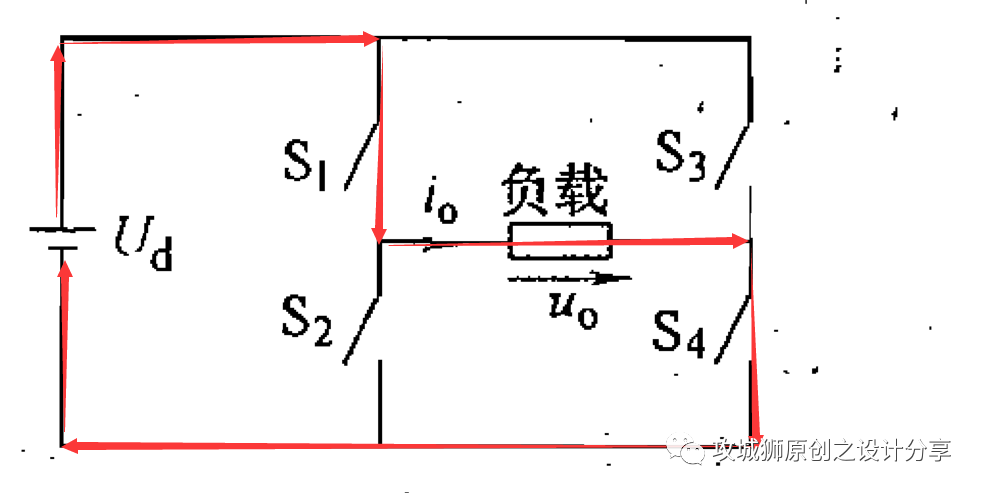

** 上图中，S1-S4是桥式电路的4个臂。均由电力电子器件及其辅助电路组成。当开关S1,S4闭合，S2,S3断开时，负载电压Uo****为正向电压，方向如下图：**

当开关S1,S4断开，S2,S3闭合时，负载电压Uo****为负向电压，方向如下图：

这样就实现了通过电力电子开关将输入直流电转化成为了输出的交流电。通过改变两组开关的频率，可以控制改变负载上面交流电的频率，这是在纯阻性负载（电压电流同相位）的逆变电路的基本原理。

** 当负载为阻感性负载时，电流io输出滞后于电压uo，同样的电路，输出的波形如下：**

从上图中可以看到电流是滞后于电压的波形的，且由于电感储能的作用，电压方向变化是突变的，但是电路中电流的变化并不是立刻跟随电压变化的，电流是连续的。

注意：这里分析的是理想的模型，而实际的电路是更加复杂的。
