PWM态存在开关管的ZCS导通现象如何解决？

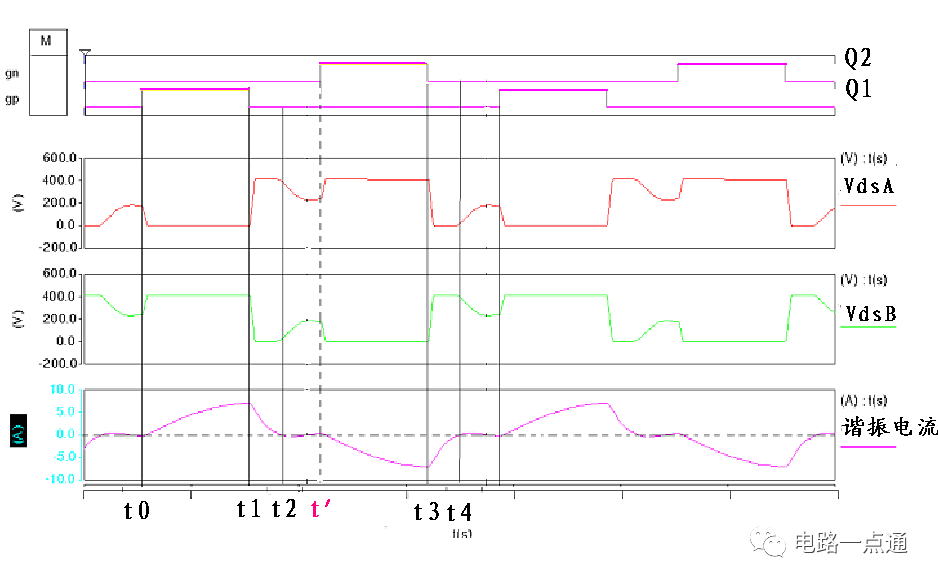

如下图所示，PWM态存在开关管的ZCS导通现象。

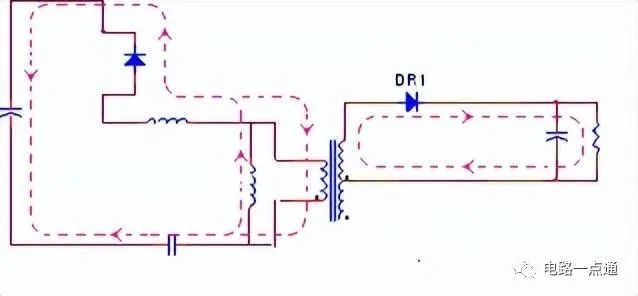

若t2开始到电流再次反向，电流不为零，在谐振电流再次到正向之前，其工作示意图如下图所示（假设副边有电流，DR1和DR2均有可能导通）：

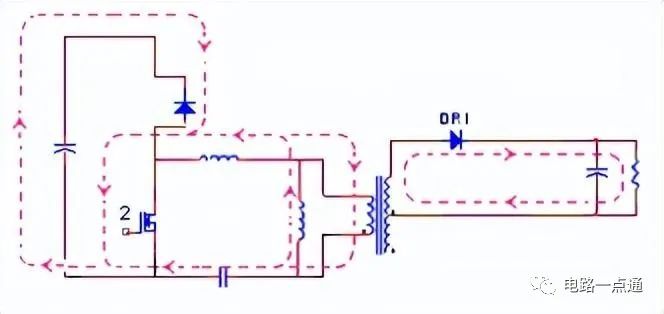

在谐振电流过零前Q2驱动脉冲到来，Q2导通；但此时Q1的体二极管D1也在续流，因此，电流从D1到Q2迅速换流，Q2为ZCS导通。

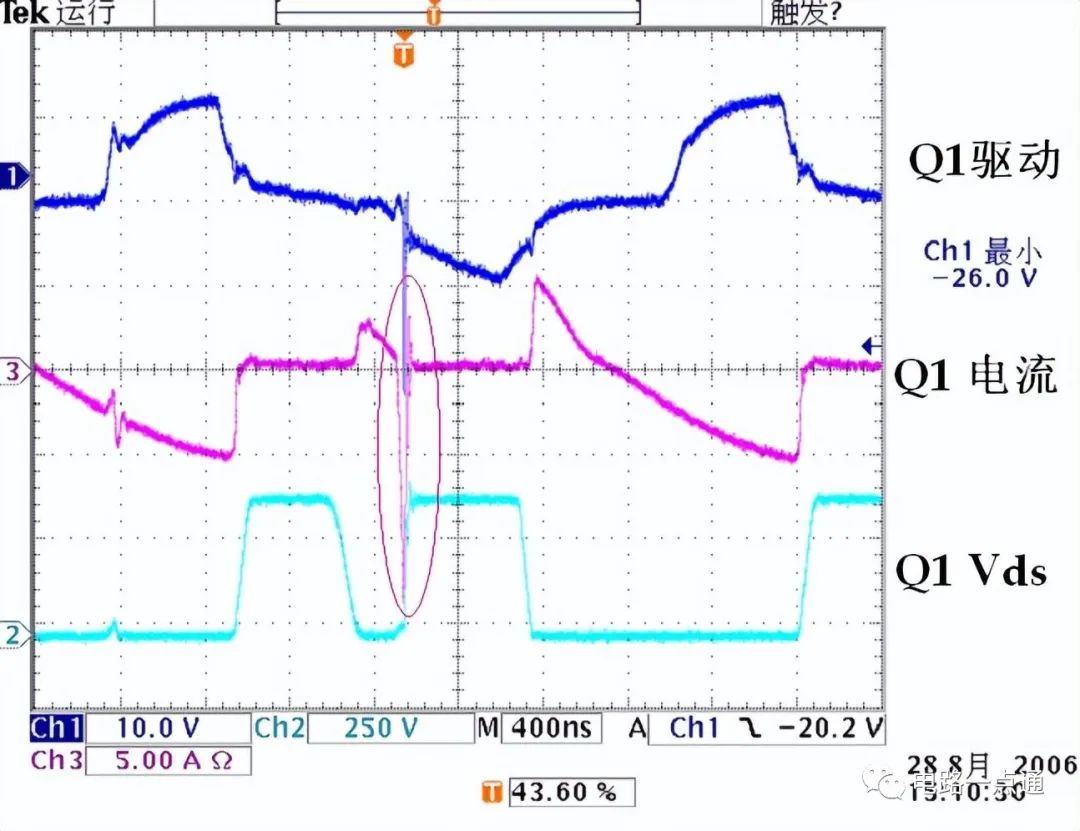

此时，D1反向恢复，产生很大的反向电流尖峰，在Q1的驱动上会耦合出很高的负向尖峰。下面为整流模块在PWM态测试到的实际波形。图中红色圈住的部分就是D1向Q2换流时产生的反向恢复电流尖峰。驱动上的正向尖峰也有，但比较好抑制，问题不突出。

比较有效的方法为： 1. 在开关管GS（GE）端并联nf级或者pf级电容，或者R、C串联，具体数值看优化效果。缺点是增加了开关管的输入电容，使开关损耗增加，尤其在低压大电流时更为严重，需要权衡 2. 在开关管GS（GE）端加对顶的稳压管，或者稳压管与快恢复二极管对顶，稳压管抑制负向尖峰。缺点是容易引起G极的振荡，造成误导通，可尝试对顶的两个器件再串联适当的电阻。

3. 与第2条措施类似，稳压管换成TVS瞬态抑制管，缺点也和第2条类似。 4. 选用具有体二极管快恢复特性的开关管，如Infineon的CFD系列等。
