浅谈电源星状走线设计分析

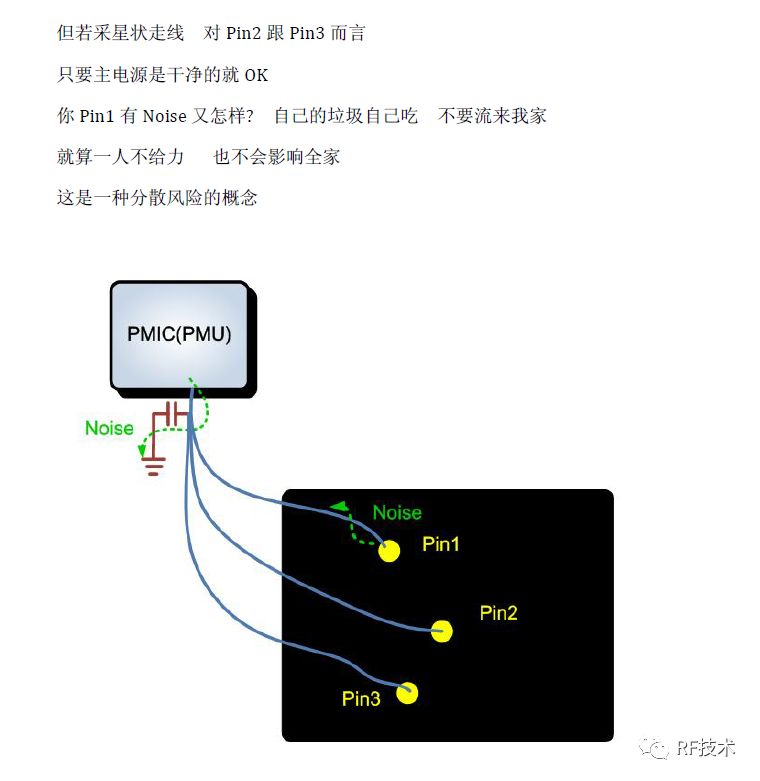

星状走线的威力是要在 BGA的IC才会显示出来因为主电源出口会有Bypass电容，所以Noise会顺着Bypass电容流到GND，确保流出去的电源都是纯净 无污染。

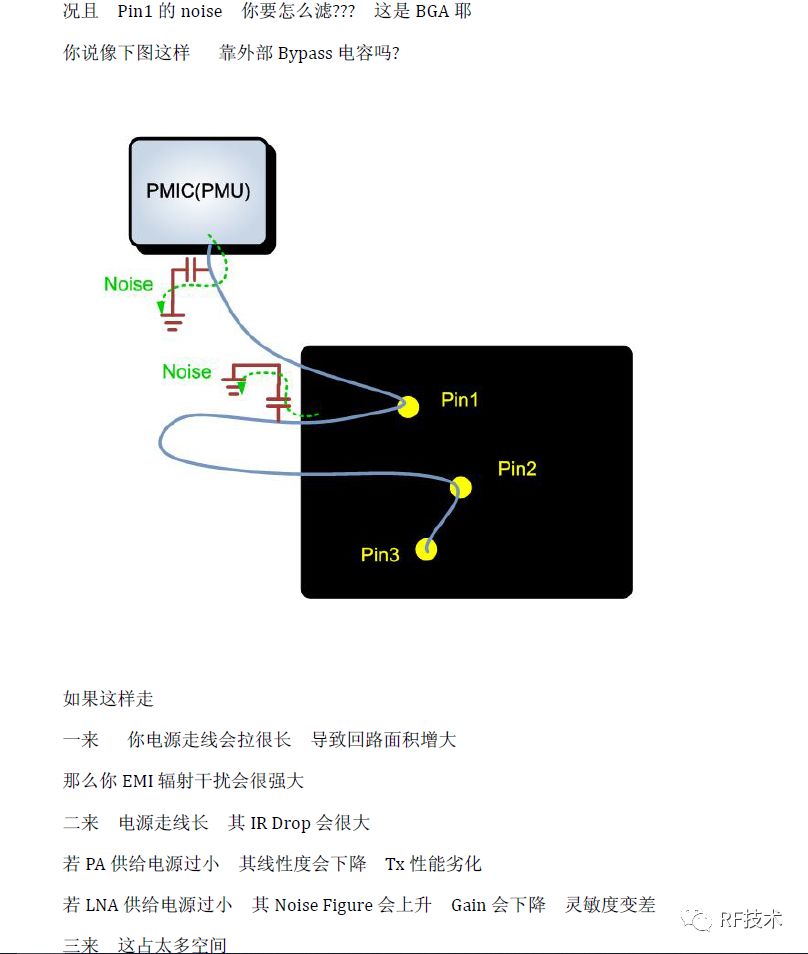

若不采星状走线采用 - - 条龙式走法，纵然主电源出来的电源纯净无污染。但是Pin1很脏的话其Noise会-并流到Pin2跟Pin3一人不给力全家都遭殃

至于有人问说

『星型走线最后还是可以把干扰传输到总电源处，那么其他从电源出来的走线一

样可以受到干扰啊』

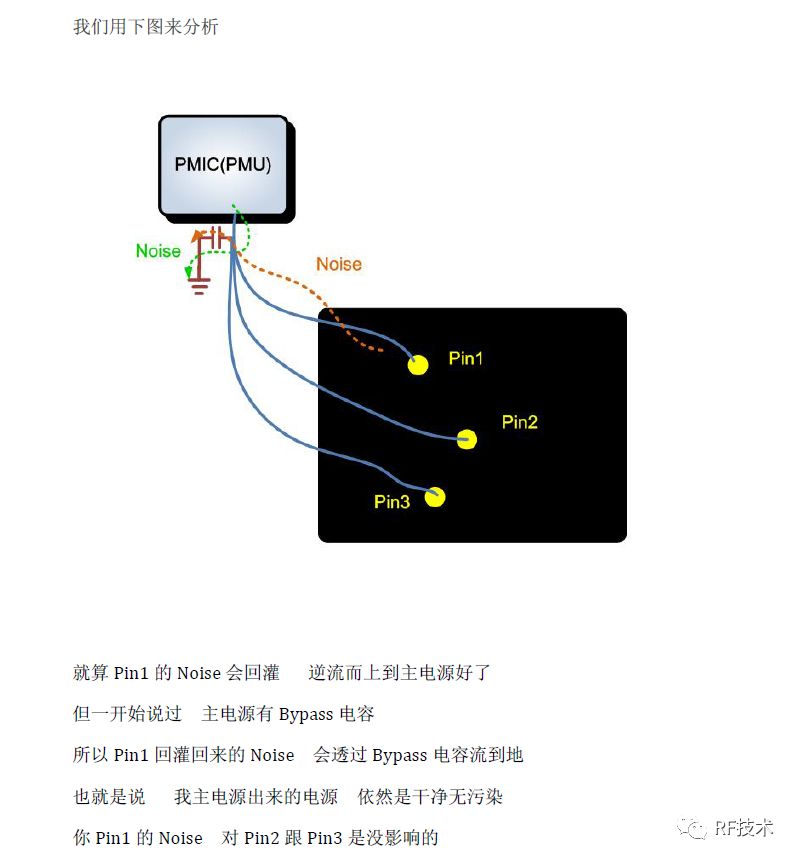

所以简单讲 因为主电源有Bypass 电容

所以就算Noise 回灌到主电源那边

我主电源出来的电源 依然干净无污染 不会影响Pin2 跟Pin3

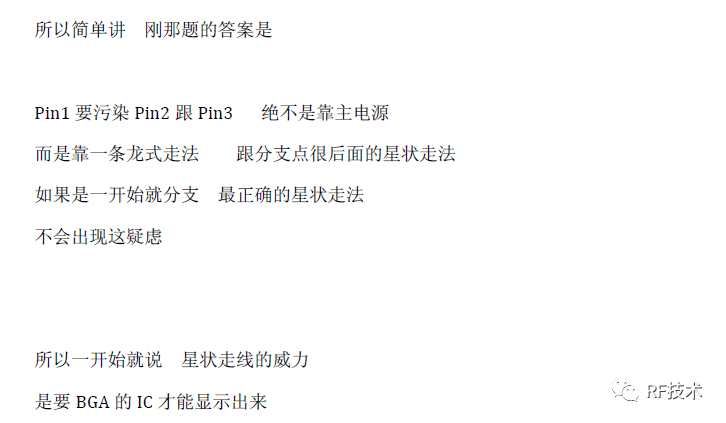

因此 如果Pin1 要污染Pin2 跟Pin3

绝对不是透过主电源 (因为主电源有Bypass 电容)

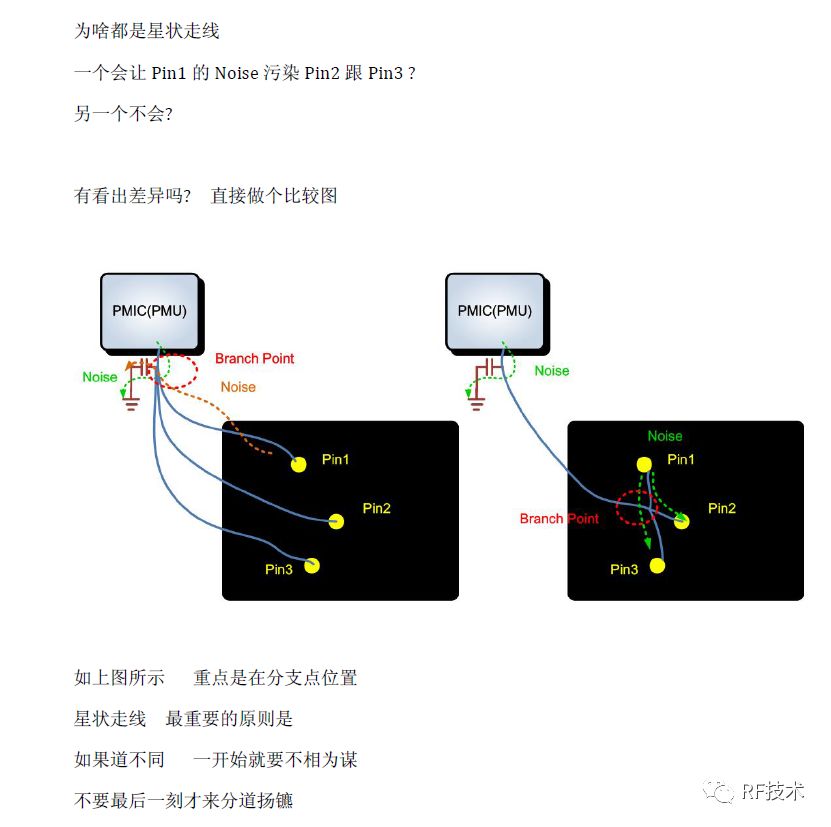

必须是其Pin1 的Noise 尚未回灌到主电源时

就直接污染到Pin2 跟Pin3 就像一开始采一条龙式走法那样
