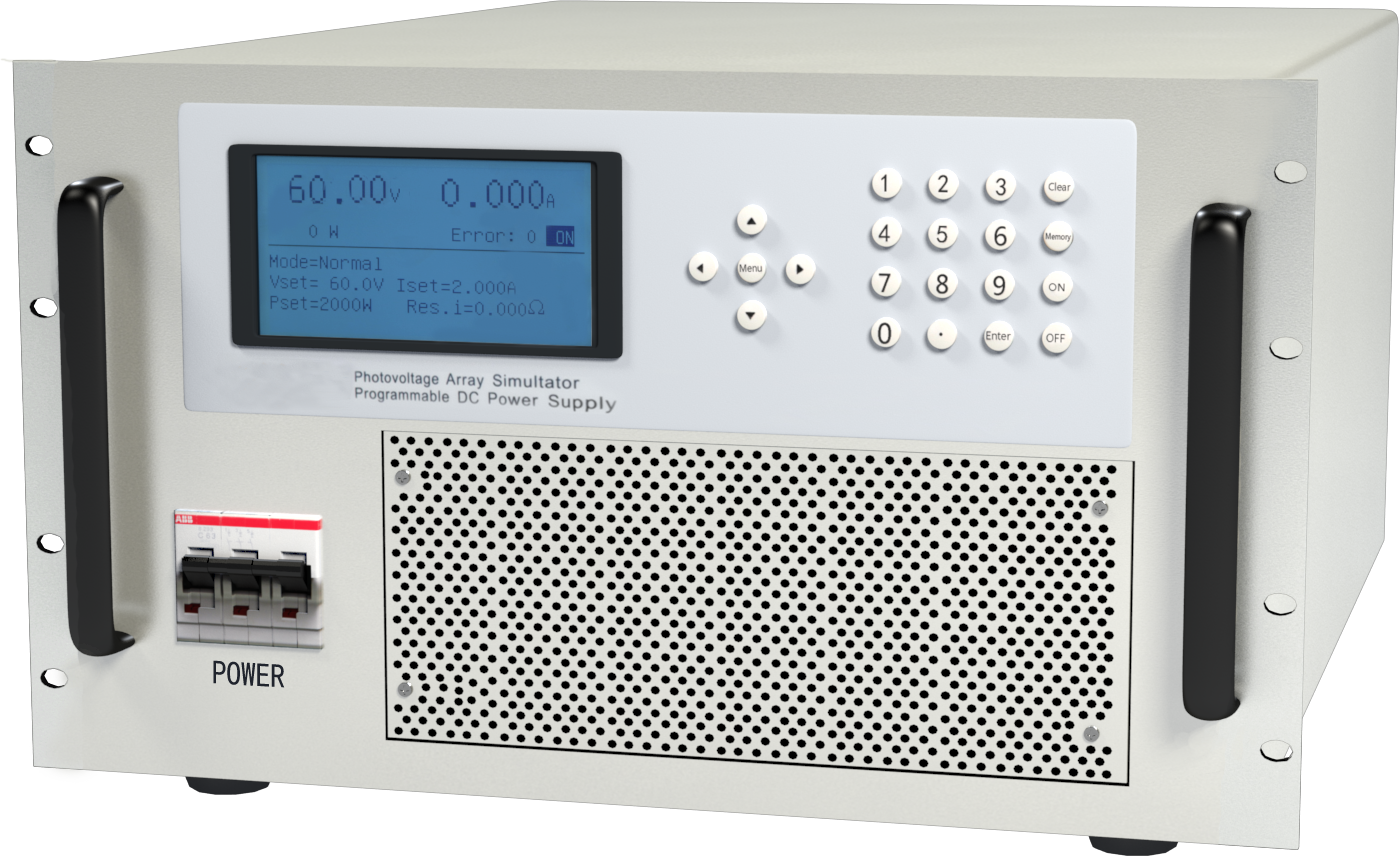

DS1000系列直流电源恒流恒压模式

1、什么是CC和CV模式?

CC：直流电源的恒流模式。

CV：直流电源的恒压模式。

2、恒流和恒压模式设置。

(1) 吉事励直流电源的恒压模式通常为默认模式，在正常工作条件下接通时始终处于恒压模式。

电压范围内的任何电压都可以通过面板上的V-set键进行设置，I-set是电流限制。输出面板显示电流对应的电压和电流。在恒压模式下，电压维持与设定的输出电压基本相同，电流随负载的不同而变化。

例如，我将输出电压设置为5V。

1.连接到一个10R电阻器上，电流应为0.5 A。

2.连接到20R电阻器上，电流应为0.25 A。

遵守欧姆定律。

u=I*R

(2) 恒流模式是保持电流输出的稳定性，而电压是可变的。还是以直流电源为例。当我们接上负载，电路中的电流大于预设的电流值时，电源会自动从CV状态切换到CC状态，即恒流模式。

或者以我们上面的例子为例。

设置输出电压为5V，设置输出电流为0.25A。

当我们连接10R电阻时，应该有0.5A的电流，但此时我们的输出电流被限制为0.25A，所以我们必须降低电压以满足电流限制。此时，10R电阻器上的电压为2.5A V。

3、验证电源和电子负载之间的连接。

电源连接到电子负载时，工作模式是不同的。如果电源处于恒压模式，则必须将电子负载设置为恒流模式。反之亦然。

(1)在电子负载CC模式下，我们可以调节电流值，即恒流值。设置好后，将其连接到电源上。正常情况下，回路中的电流就是我们在负载上设置的电流，这个电流是恒定的。可用于恒压电源的测试，即改变电子负载的电流值，电源的输出电压是否能保持恒定。

(2)在电子负载的CV模式下，我们可以通过调节电压值来控制回路中负载两端的电压。设置好后，将其连接到电源上。在正常情况下，负载两端的电压是我们在负载上设置的电压，此时的电压是恒定的。可用于恒流输出电源的测试，即改变电子负载的电压，以验证电源输出时的电流是否能恒定。
