直流稳压电源的应用电路

我们都知道市电是220V，50Hz的交流电压，那么我们如何得到需要的直流稳压电源呢? 我们首先来看看直流稳压电源的基本框架：

其中，电源变压器将220V的交流电压变化为需要的小幅值电压; 整流电路是利用二极管的单向导电性将交流电压转换为带有许多交流谐波的直流电压; 滤波电路滤除交流谐波; 最后通过稳压电路进一步消除纹波，提高典雅的稳定性和带载能力。

1整流电路

整流电路有以下两类：

半波整流电路及输出电路波形图如下：

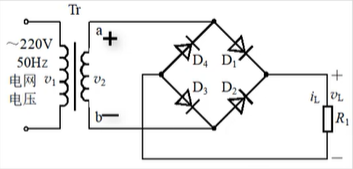

在变压器次级电压V2为正半周时，二极管承受正向电压，二极管导通，输出电压等于V2; 在V2负半周时，二极管承受反向电压，二极管截至，输出电压几乎为零。 显然这样的输出电压交流成分过多直流成分过少，因此我们常常选用如下图所示的全波整流电路，也称桥式整流电路。

其中，四个二极管都是阳极在左，阴极在右，因此常常简化为下图电路。

当变压器次级电压V2处于正半周时，D1的阳极承受最高电位，D3的阴极电位最低，所以D1、D3导通，而D2、D4截至。 那么电流从a点出发经过D1，然后从上到下流过负载电阻PL，再通过D3流入b点。 这样，输出电压上正下负，与参考电压一致。 那么当V2在负半周会怎么样呢? 可以根据相同方法分析分析。 波形如下图所示：

这里需要注意，在选择二极管时需要重点来考虑下面两个参数：

平均整流电流：

最大反向电压：

选择二极管时，参数必须大于上边两个设计值。

2滤波电路

滤波电路常用的有以下三种：

a.电容滤波电路：充放电过程使得电压无法突变;

b.电感电容滤波电路：效果更好，但电感体积太大;

c.阻容Π型滤波器。

直流稳压电源中，我们通常采用电容滤波。 如下图：

其中需要记住：在设计中通常使RLC大于等于(5~10)T(T为电源电压周期)，近似为：UL=1.2U2。

3稳压电路

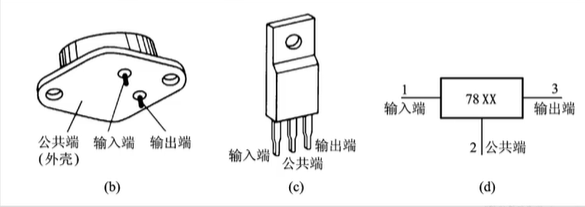

三端集成稳压器主要为78LXX，79LXX两个系列芯片，其中，78LXX输出正电压，79LXX输出负电压。 常见封装如下，需要注意是单端引脚的作用和位置。

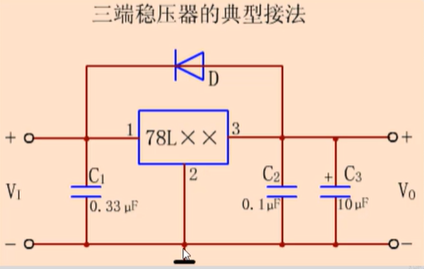

78LXX系列固定式应用电路如下：

其中，C1、C2是瓷片电容，C3为电解电容。 C1是为了抵消输入长接线的电感效应，防止自激; C2改善负载的瞬态响应，消除高频噪声; C3减小输入端引入的低频干扰; 二极管防止输入端短路时C3反向放电损坏稳压器.。

稳压电路应用还有很多，可以多查查资料哦。
