DC-DC变换器的应用电路

随着微电子技术、磁性材料科学以及其他边沿技术科学的不断改进和飞速发展，使得开关稳压电源（ DC - DC、DC - AC、AC - DC、AC-AC等各种非线性高频变换器技术)、功率因数校正（ PFC)、电机驱动和电源管理技术有了突破性的进展，而DC-DC变换器技术则是这些技术中的核心。

DC-DC变换器集成电路/模块不仅成为各种功率电子设备的心脏，而且也成为各种功率电子设备和系统高效率、低功耗、安全可靠运行和自动化控制的关键。下面就让我们一起来欣赏下吧。

由MAX651/MAX652构成的3V/3.3V降压式DC - DC变换器应用电路如图1所示。电源输入电压4~16.5V。

图1

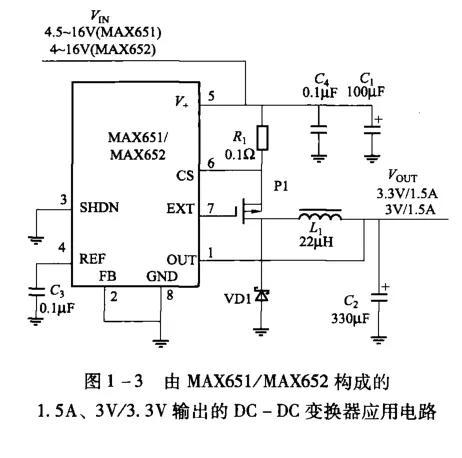

由MAX651/MAX652构成的1.5A、3V/3.3V输出的 DC–DC变换器应用电路如图2所示。为了消除由于大电流和快速功率开关波形所引起的噪声辐射，将快速续流二极管的阳极、输入滤波电容和输出滤波电容接地端所引起的接地噪声降低到最小，这些接地应连接到一个采用PCB制作好的接地板上。另外，从外部分压器输出端连接到FB端的引线应最短，从V+到GND之间所连接的0.1uF的滤波电容应尽可能地靠近这两端之间。

图2

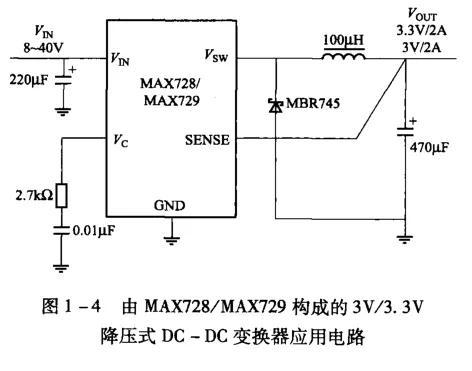

由MAX728/MAX729构成的3V/3.3V降压式DC-DC变换器应用电路如图3所示。该应用电路的输人电源电压可高达40V，工作频率可高达100kHz，输出电流可高达2A，静态工作电流仅为8.5mA。采用该芯片构成应用电路时外部仅需要4个元器件。

图3

由MAX796构成的3.3V/2A、5V/500mA双路输出的降压式DC-DC变换器应用电路如图4所示。该应用电路的输入电源电压范围为4.5~30V，转换效率可高达95% ,输出电流可高达10A，工作频率可设置为150kHz或300kHz，静态工作电流仅为375uA。另外，该应用电路具有关闭模式的微功耗状态，且电流仅为1uA。

图4

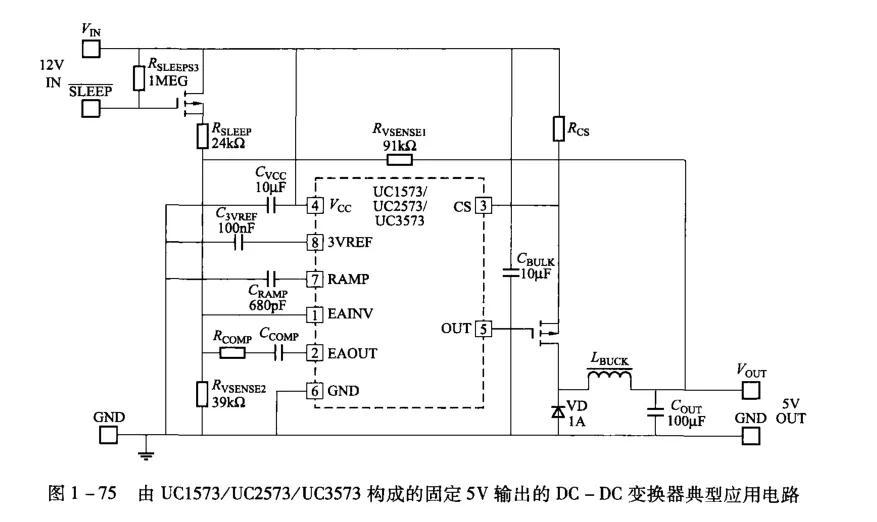

由UC1573/UC2573/UC3573构成的固定5V输出的 DC- DC变换器典型应用电路如图5所示。该应用电路的输入电源电压范围为4.75 ~30V，工作频率可通过改变电容Cramp的容量而在10 ~200kHz的范围内调节。该电路具有电流反馈控制模式、欠压关闭保护功能和微功耗的睡眠工作模式。

图5

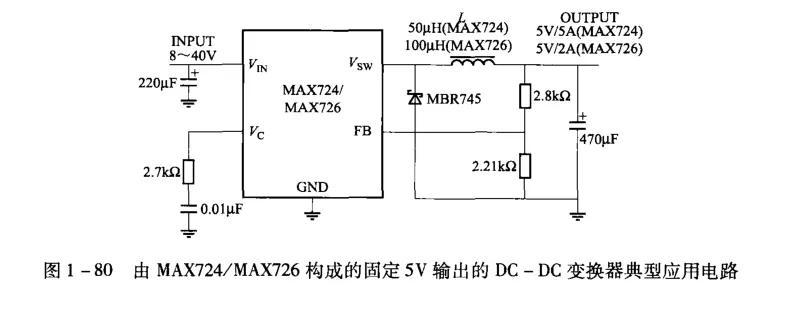

由MAX724/MAX726构成的固定5V输出的 DC-DC变换器典型应用电路如图6所示。该应用电路的输入电源电压可高达40V，输出电流对于MAX724为5A，对于MAX726为2A，工作频率可高达100kHz，静态工作电流仅为8.5mA。

图6

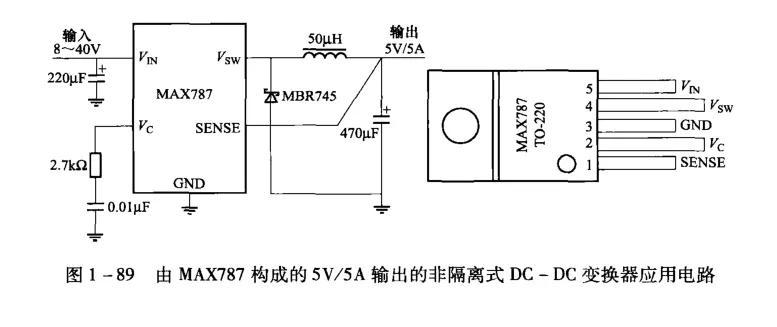

由MAX787构成的5V/5A输出的非隔离式DC- DC变换器应用电路如图7所示。该应用电路的输入电源电压范围为4.5~ 30V，负载调整率为±0.4%，线性调整率为0.06%/V，转换效率可高达96%，工作频率可在150kHz/300kHz之间进行设置，静态工作电流仅为1.2mA。该应用电路具有可控制式软启动功能和工作电流仅为1uA的关闭控制功能。

图7

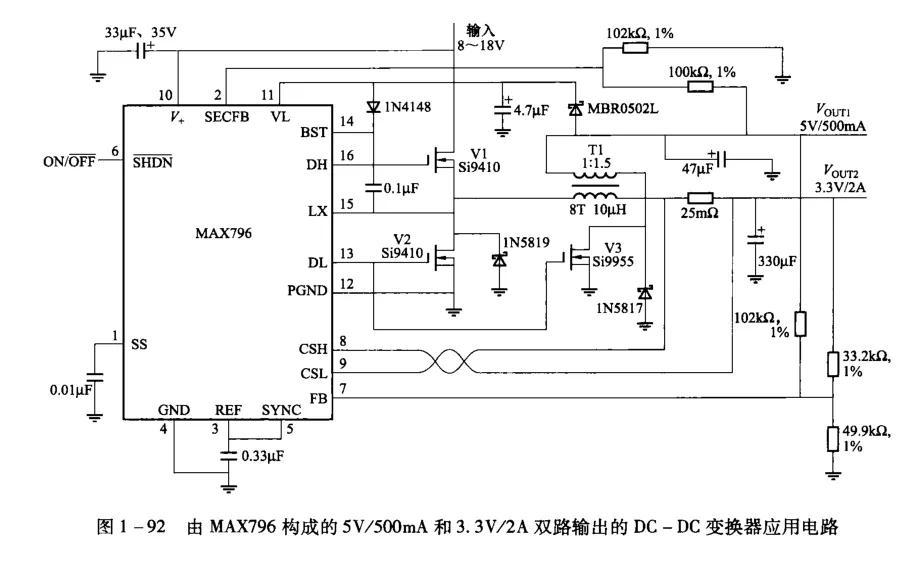

由MAX796构成的5V/500mA和3.3V/2A双路输出的DC-DC变换器应用电路如图8所示。

图8

好了就讲到这了，先消化下，下次我们接着再讲。
