可编程直流电源的工作原理是什么？

现在各种的电子设备不断的发展，它们对直流供电的电源也有了更高的要求，相对于电子设备来说，用单一的直流电源是没有办法达到供电的要求，所以需要不同的直流电源来给电子设备供电。可编程直流电源就是这一种。在生产测试中，可编程直流电源的宽范围电压输出适用于测试和分析元件、电路、模块和整机的特性。今天安泰测试为大家介绍一下可编程直流电源工作原理。

可编程直流电源介绍

可编程直流电源中的非静电力从负极指向正极。当可编程直流电源与外电路连接时，由于电场的作用力，会在电源(外电路)外形成从正极到负极的电流。而在电源(内部电路)中，非静电力的作用使电流从负极流向正极，从而使电荷形成闭合循环流动。

可编程直流电源的一个重要特性就是它的电动势，它等于单位正电荷通过电源内部从负极移动到正极时，非静电力所做的功。当电源向电路提供能量时，所提供的功率P等于电源的电动势E与电流I的乘积，P=EI。电源的另一个特征量是其内阻(简称内阻)R0。当通过电源的电流为I时，电源中损失的热功率(即单位时间内产生的焦耳热)等于R0I。

当电源正负极未连接时，电源处于开路状态，电源两电极间的电位差在大小上等于电源的电动势。在开路状态下，非电能和电能之间没有相互转换。当负载电阻接在电源的两极形成闭合回路时，流经电源的电流从负极流向正极。此时，电源提供的功率EI等于功率UI(U输送到外部电路(U为电源正极和负极之间的电位差)和内部电阻中损耗的热功率R0I之和，EI=UIR0I。因此，当电源向负载电阻供电时，电源两极的电位差U=E-R0I。

当另一个电动势较大的电源接在电动势较小的电源上，正极接正极，负极接负极时(例如用直流发电机给电池组充电)，在电动势较小的电源中，电流从正极流向负极。此时，外部输入电功率UI等于每单位时间存储在电源中的能量EI和在内阻中损失的热功率R0I之和，并且UI=EIR0I。因此，当外部输入电源到电源时，施加在电源两极之间的外部电压应为U=ER0I。

当可编程直流电源的内阻可以忽略时，可以认为电源的电动势在大小上近似等于电源两极之间的电位差或电压。

为了获得更高的直流电压，可编程直流电源经常串联使用。此时总电动势是所有电源电动势之和，总内阻也是所有电源内阻之和。由于内阻增大，只能用于低电流强度的电路。为了获得更大的电流强度，可以并联使用电动势相等的可编程直流电源，此时总电动势为单个电源的电动势，总内阻为每个电源内阻的并联值。

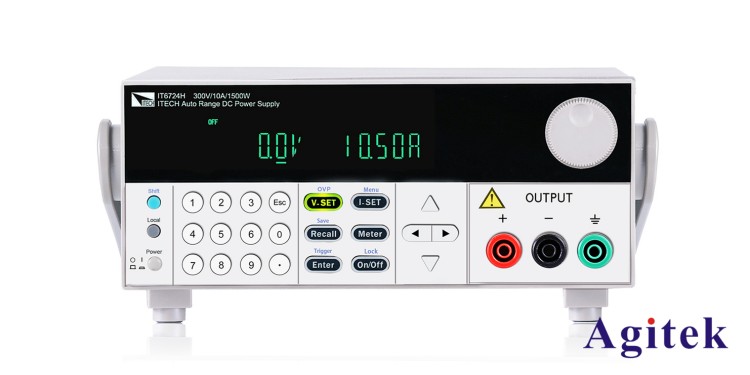

IT6700可编程直流电源

(1)把刚开始的交流电源经过整流、滤波成为直流电源。

(2)可编程直流电源的开关是通过高频的脉冲宽度调制来控制开关，把直流加到开关的变压器上。

(3)开关变压器感应出有高频电压的时候，会经过整流滤波送给负载。

(4)在电路中，尤其是在输出的部分，会有一定的电路反馈给控制电路，控制脉冲宽度的占空比，通过这样的方式，来达到稳定的状态。

(5)在交流电源在输入的时候，要经过一个能够过滤掉电网的干扰的东西，同时也能过滤掉电源对电网的干扰。

(6)功率相同的时候，开关的频率越高，那么开关变压器的体积就会越小，对开关管的要求就会变高。

(7)在电路中还会加保护电路，像是空载、短路保护等，不然很有可能因为操作失误而烧坏电源。

以上就是安泰测试对可编程直流电源工作原理的一些讲解，希望对大家有所帮助。
