DC-DC电源芯片MC34063原理图

MC34063是一款集Boost变换器、BUCK变换器、电源反向器于一身的电源芯片，该芯片在实际应用当中很广泛，不仅由于自身独有的特点，同时也因为价格不是很高，因此得到很多应用。

1、MC34063芯片特点

输入电压：2.5～40V

输出电压：1.25～40V

最大输出电流：1.5A

工作频率范围：100HZ～100KHZ

工作温度:0℃～70℃

2、引脚以及封装

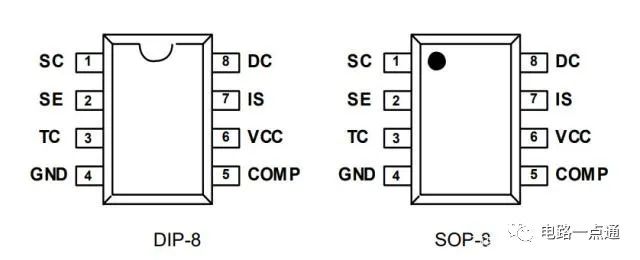

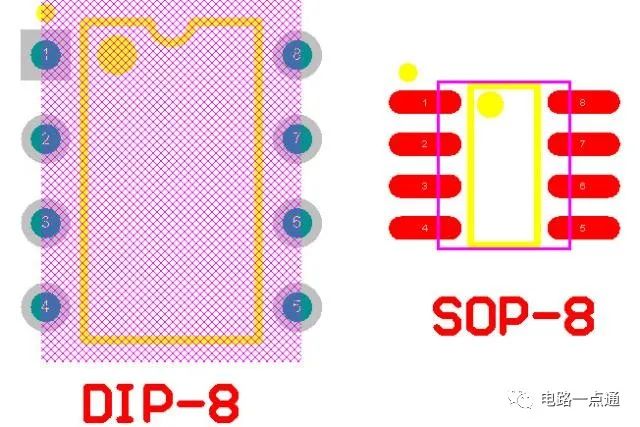

MC34063主要封装有DIP-8以及SOP-8两种，如下图，一共有八个引脚

介绍引脚之前先看一下芯片内部框架图

引脚分配情况：

1脚SC：内部开关管Q1集电极C极引出端;

2脚SE：内部开关管Q1发射极E引出端;

3脚TC：定时电容CT引出端，调节电容大小可使工作频率在100—100kHz范围内变化;

4脚GND：电源接地端;

5脚COMP：比较器反相输入端/输出电压取样端;

6脚VCC：电源接线端;

7脚IS：与振荡器相连接，峰值电流取样端;

8脚DC：内部开关管Q2集电极C引出端。

3、5V输出原理图

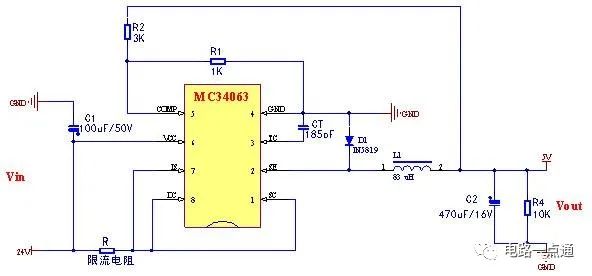

下面是24V输入、5V输出的具体原理图，工作过程：

首先取样电阻R1以及R2对输出电压波动进行监控，引脚5 COMP输入得到的电压与1.25V参考源进行电压比较。例如当引脚5 COMP电压值低于1.25V时，触发器触发，开关管Q2导通，继而Q1导通，使24V输入电压不断向电容充电，最终达到控制电压稳定输出目的，其他情况类似。

其中：

①电容C1：由于是24V输入，耐压要大于24V，这里取两倍于输入电压;

②限流电阻R：这个电阻调节输出负载电流同时当6，7脚之间电压超过300mV时，内部限流功能将开启;

③电容CT：这个电容与GND相连接，决定工作频率;

④二极管D1：这个一般用快速开关二极管，但是对于在高效率应用时候必须使用肖特基二极管

⑤电感L1：储能电感

⑥取样电阻R1、R2：输出电压Vout=1.25V(1+R2/R1)，共同决定输出电压大小

⑦电容C2：输出电容，耐压足够就可以了，电容要大一点

⑧电阻R4：放电电阻，电阻越大放电越慢

MC34063主流品牌有ST意法半导体、HTC、ON安森美、UTC友顺、DIODES美台、TI德州仪器等
