接触器常用接线电路及实物图大全

　　接触器的常用接线电路图和实物图，从简单到复杂。

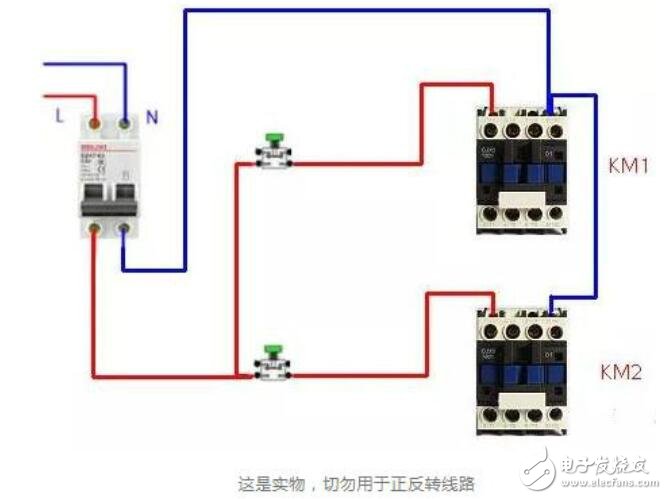

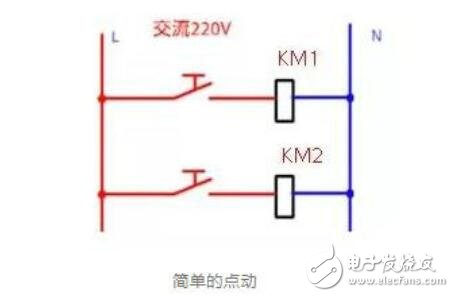

　　点动是最基础的，两个接触器的点动是不能用于电机的正反转线路的。

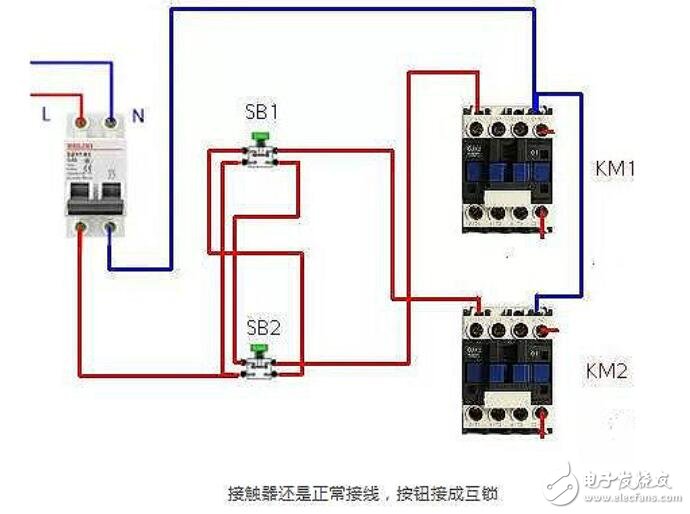

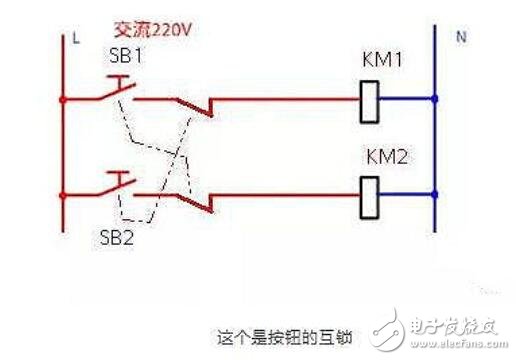

　　这个常用在接触器的正反转线路中，但是不够完美，因为未知的一些因素偶尔还是会发生短路故障。

　　接续看下面的图解。

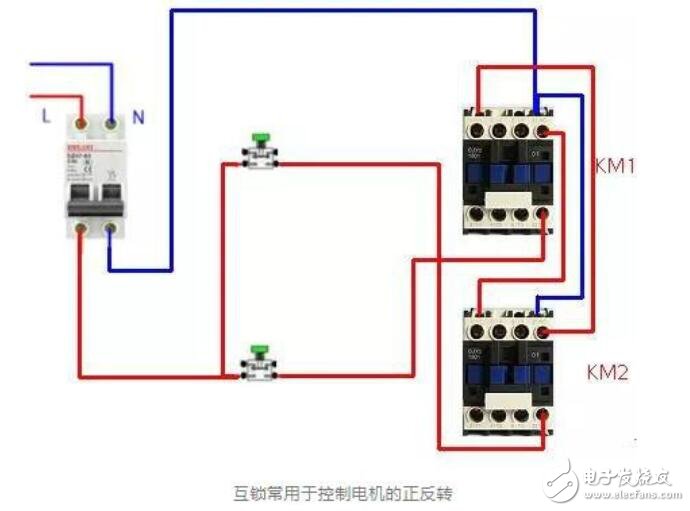

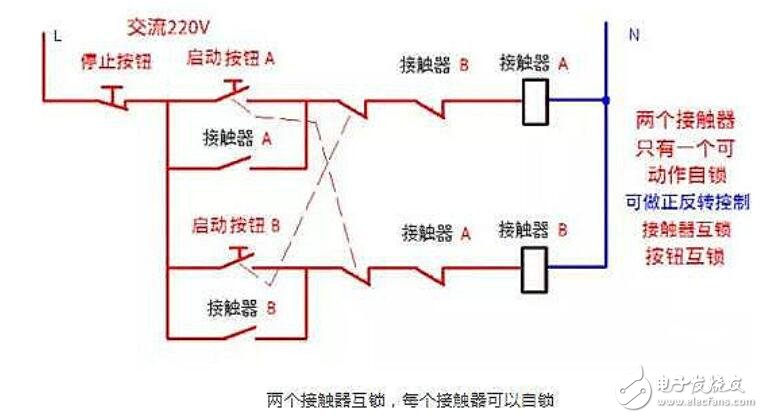

　　这个用到控制电机正反转很适合，因为每个接触器都有自锁。而且两个接触器和按钮又是互锁状态，非常安全。

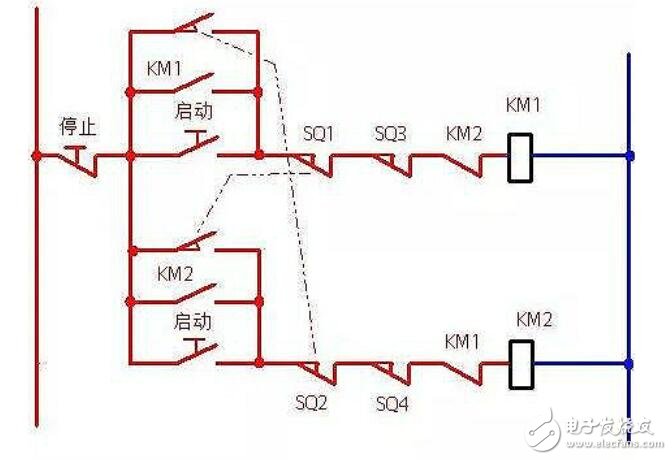

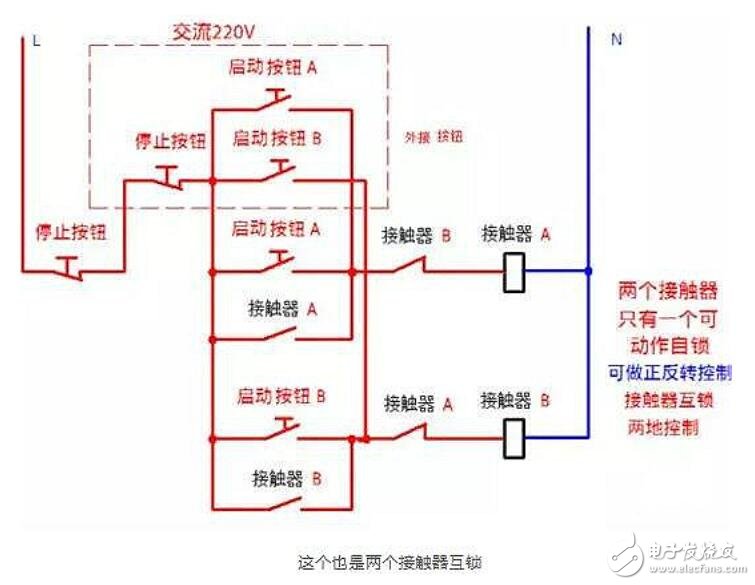

　　我们再分析下这个图：两个接触器是互锁的，当按钮A按下，接触器A自锁，同时接触器A的辅助常闭触点断开，所以再按下按钮B是没有反应的，只能有一个自锁，很适合用于电机正反转线路。同时正反转启动各有两组开关，可以实现异地控制。

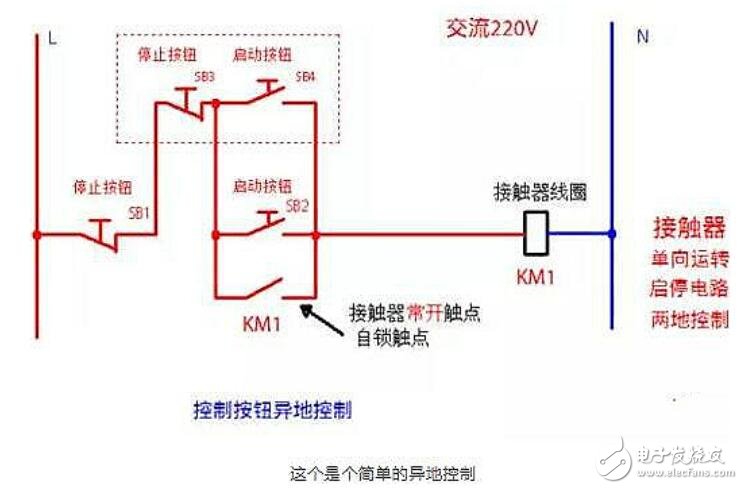

　　我们再讲下异地控制的技巧：停止按钮串联，启动按钮并联。

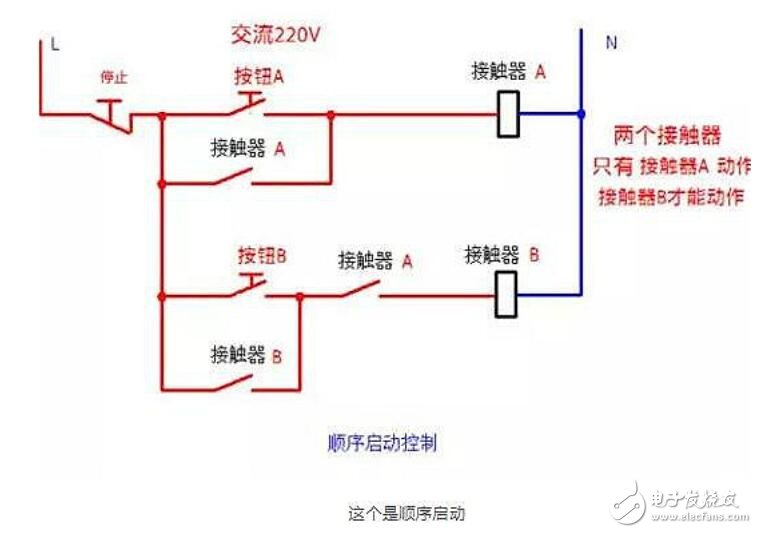

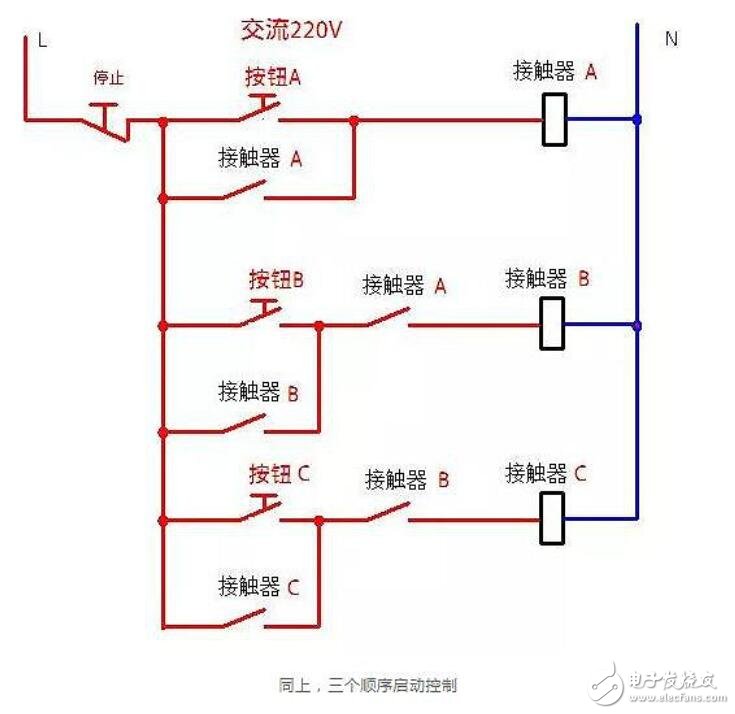

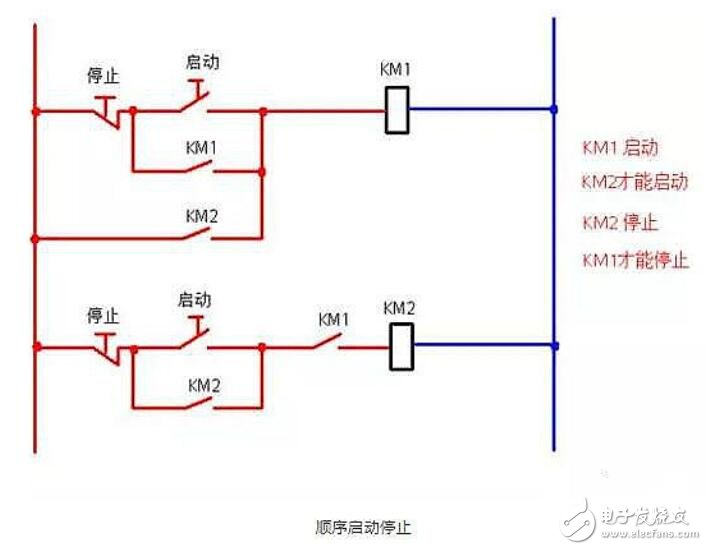

　　我们看图：接触器A自锁以后，接触器A的常开点变成了闭合状态，这样接触器B才可以启动。这个应用也很广泛，有的设备需要先润滑以后才能启动，就需要这种顺序启动控制。

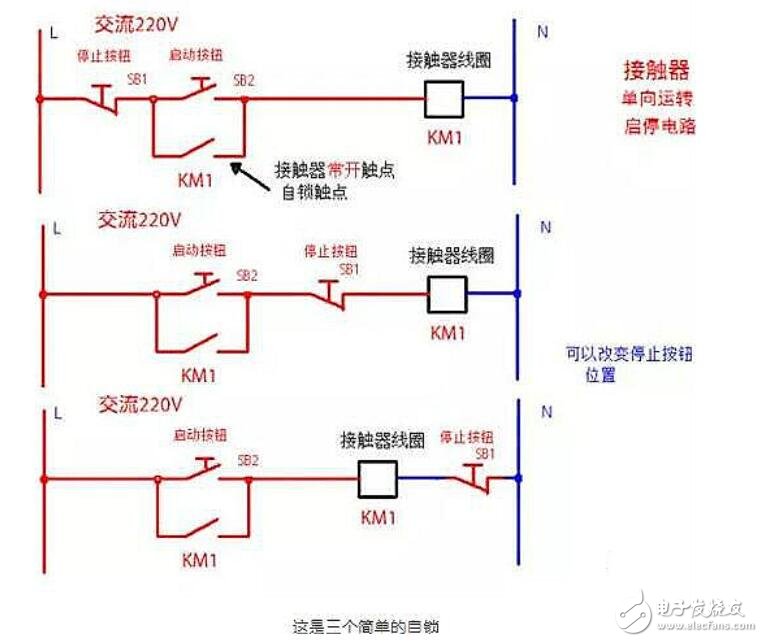

　　这三个自锁电路里，停止按钮的位置是不同的，但是无论怎么变换位置，记住，停止按钮肯定是串到接触器线圈上的。

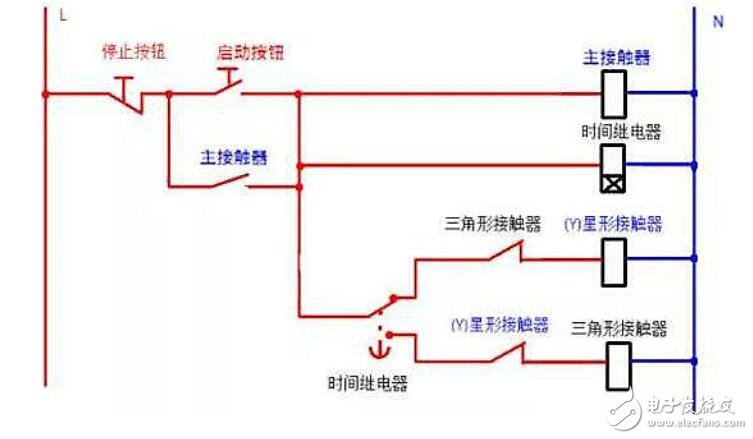

　　按启动按钮，主接触器动作自锁，星星接触器得启动，时间续电器计时，几秒钟后动作，断开星形接触器，正常工作。
