交流接触器自锁互锁电路图

　　交流接触器的结构

　　下图所示的接触器是由上下两段结构，上段为热固塑料躯壳。上面固定着辅助触头、主触头和灭弧装置；下段为热塑性塑料底座，上面安装电磁系统和缓冲装置。底座有螺钉固定孔，下部还装有用于IEC标准35mm槽轨的锁扣。

　　1、电磁系统。电磁系统由线圈、“E”形静铁心和衔铁心组成，静铁心头部装有短路环，用于防止交流电流过零时衔铁的振动。

　　2、触头部分包括三对主触头和四对辅助触头。主触头由三组桥式动触头和上下两侧三对静触头组成，触头材料为银基合金，容量较大，允许通过较大的电流，起接通和断开主电路的作用。静触头、静铁心、线圈成一体，桥式动触头和衔铁成一体。触头分成常开（NO）和常闭（NC）两类。线圈末通电时，处于分断状态的触头称为常开触头；处于闭合状态的触头称为常闭触头。该接触器四对辅助触头中常开（NO）、常闭（NC）触头数量可任意组合。辅助触头只允许用于电流较小的控制电路中。

　　3、灭弧罩 电流40A以上的交流接触器中设有灭弧罩，作用是限制主触头分断时产生的电弧，以避免触头烧结或熔焊。

　　交流接触器的工作原理

　　当线圈两端加交流电压（称线圈得电）时，线圈静铁心产生电磁吸力，吸引衔铁带动桥式触头向下移动，使之与上下两侧静触头接触（吸合）。若上侧三个静触头接三相电源，下侧三个静触头接电动机，这时，由于桥式触头己将上、下两侧静触头接通，三相电源便接到电动机上，使其起动运转；当线圈断电时，电磁吸力消失，在弹簧力的作用下动触头与静触头分离（释放）．切断电源，电动机便停转。

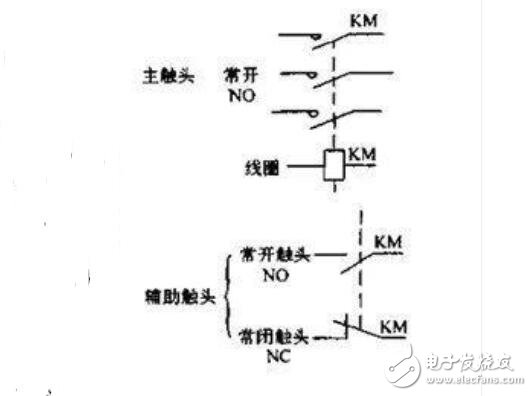

　　因此，只要控制接触器线圈电压的接通、断开，能方便地控制电动机的起动和停转。下图所示为接触器的电气符号．它包括主触头、辅助触头和线圈。主触头和辅助触头 的图形符号不同，但文字符号都为KM。

　　交流接触器自锁和互锁电路图

　　如果想学习接触器的接线，那么最基本的两个电路一定要懂，一个是自锁一个是互锁。

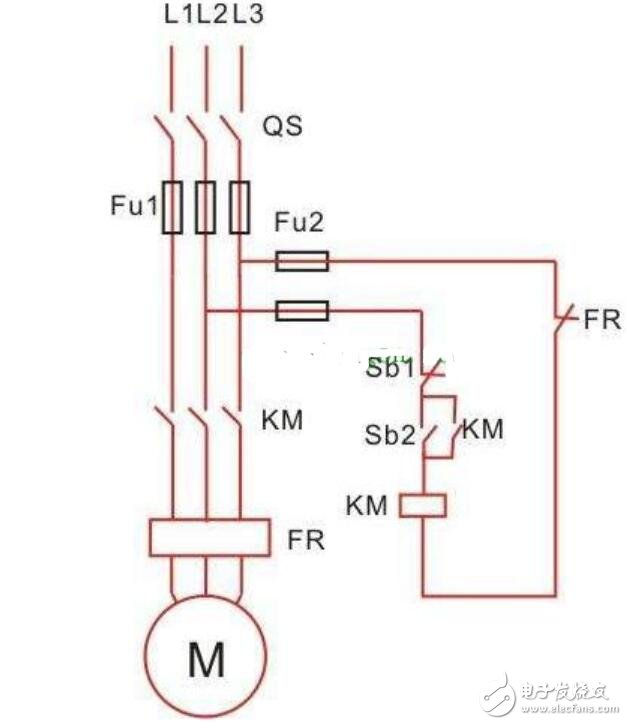

　　自锁电路：

　　自锁的要点，线圈吸合以后通过接触器自身的常开点持续供电实现自锁。自锁用的按钮开关是自复开关。

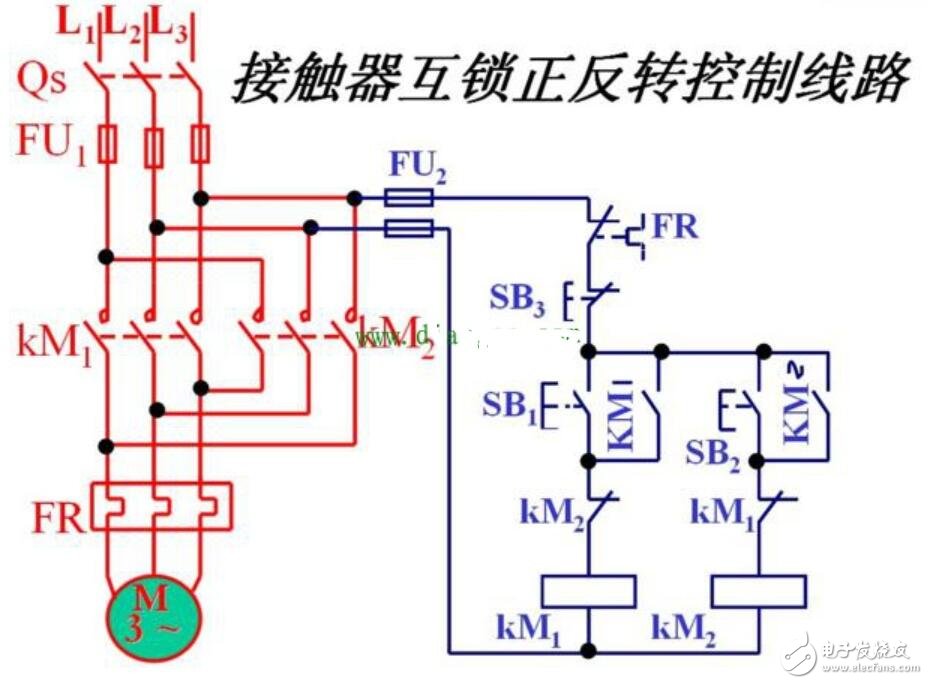

　　互锁电路：

　　最经典最实用的控制电机正反转的互锁电路，在实际接线的时候最好把SB1和SB2两个按钮开关机械互锁。

　　弄懂了这两个基础电路，你也就入门了，其实这个互锁电路中，KM1和KM2也有自锁，其他复杂的电路中，也会用到自锁互锁，基本上都是巧妙的利用接触器的常开常闭辅助触点实现各种功能。
