在这篇博文中，我们将完成
模数转换器（
ADC）表征，解释结果，并深入了解元件选择，以了解
电源规格权衡与
ADC性能的关系。
让我们首先看一下ADC PSRR特性。为了保持连续性，我们将使用ADC3444作为示例。该ADC3444是一款四通道，14位，125MSPS流水线ADC。使用“在ADC中测量PSRR”中开发的方法，我们创建了这些PSRR图：
-
模拟VDD（AVDD）PSRR在DC和基波与频率之间。
-
AVDD PSRR与基波输入功率。
-
数字VDD（DVDD）PSRR与频率的关系。
作为前面讨论的提示，插入ADC模拟电源（AVDD）的频率f 0的
AC信号产生三个杂散：一个在DC处于f 0处，两个在单个音调附近，频率为f±f 0。ADC（DVDD）的
数字电源上的相同AC信号为f 0。见图1。

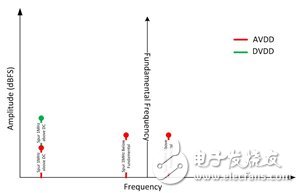

图1：由ADC电源上的AC信号引起的杂散位置
该ADC3444 AVDD和DVDD提供完整的PSRR特性，如下图所示。请注意，每个ADC的本地旁路都已到位，每个AVDD电源引脚上的
电流为0.1μF，每个DVDD电源引脚上的电流为0.22μF，AVDD上的总电流为1.3μF，DVDD上的电流为0.88μF。图2是测试配置框图。

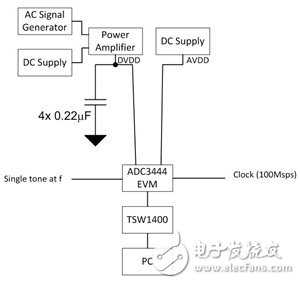

图2：（a）AVDD测试电路配置; （b）DVDD测试电路配置

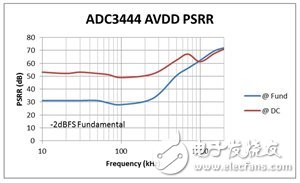

图3显示了-2dBFS时基波的PSRR与频率的关系。两个结论突然出现在你面前：
-
基波周围的两个杂散的PSRR比DC的PSRR差20dB。
-
两种PSRR均为~200kHz，并且实际上正在改善。
围绕基本面的恶化的PSRR可能表明对基本幅度的依赖性。因此，我用500kHz ADC电源AC信号（干扰信号）测量了PSRR与幅度基波。
PSRR与频率的改善不是由ADC PSRR引起的，而是由旁路
电容衰减的干扰信号引起的。
图3：AVDD PSRR与频率的关系

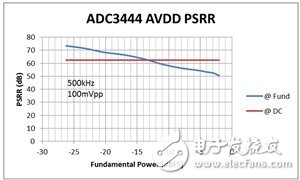

为了验证AVDD电源的PSRR是否依赖于基波，测量了图4。它显示了带有基波的杂散的dB / dB依赖性。换句话说，干扰源存在于基波周围，具有设定的dBc（低于载波的dB）响应。在DC，干扰源对于ADC的动态范围内的任何信号保持恒定。
图4：AVDD PSRR与模拟输入功率的关系
我对ADC的数字电源采用了相同的方法，如图5和图6所示。正如预期的那样，数字电源PSRR比模拟电源的PSRR要好一个数量级，即20dB。还可以感觉到旁路电容的存在，但超过300kHz，但不会像模拟电源一样长。也没有依赖于基波的幅度。
图5：DVDD PSRR与频率的关系
图6：DVDD PSRR与输入功率的关系
这是一项有趣的练习，但我们可以从结果中得出什么结论呢？
第一个结论是ADC3444中使用的架构对模拟电源最敏感。请记住，上述结果是典型的，应添加保护带。由于28dB是-2dBFS时的最差结果，PSRR降低了dB / dB，因此全摆幅0dBFS将具有26dB的PSRR。考虑到过热和过载变化至少10dB的保护带，使ADC3444 AVDD 的最小PSRR为16dB。10dB保护带是一种估计值，需要额外的特性以确保足够的性能水平。
使用与“在ADC中测量PSRR”中相同的等式，参见下面的等式1和2。现在可以估计DC / DC
转换器中存在的最大允许纹波，现在考虑到ADC直接由包含纹波的电源
供电。
图7：非理想AVDD电源的电路配置
系统设计公差将揭示维持所需性能的最大可接受刺激。我们在这里考虑最差的杂散不能超过-95dBFS。这意味着使用16dB最坏情况PSRR并使用下面的等式1和2，我们可以确定最大允许电源纹波。
（ADC PSRR衰减后允许的最大纹波幅度）
这导致我们：
这是AVDD电源引脚上可能出现的最大纹波。
我们可以通过以下方式放宽这一严格要求：
-
减少PSRR上的保护频带。
-
不在完全动态范围内运行ADC。
-
允许FTT中的杂散大于-95dBFS。
DVDD电源PSRR将具有图8所示的测试配置。
图8：非理想AVDD电源的电路配置
DVDD最差为62dB。在这个典型值上保持10dB的余量，我们可以计算出DVDD电源引脚上的最差干扰，以确保FFT中的-95dBFS性能为14.17mVpp。
这些计算提供了ADC两种电源所需性能的指导原则。在我的下一篇文章中，我将讨论为每种供应开发适当的电源解决方案及其对性能的影响。
