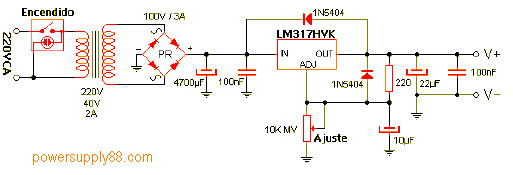

1.2V–57V稳压直流电源电路图

这是具有短路保护功能的多用途稳压直流电源电路图。电子车间必须有一个能够在可接受的可能性范围内提供任何电压和足够电流的电源。该电路超越了传统电源（很少超过 24V 输出），最大电压为 57V，电流为 1.5A。


220V电源变压器先前通过带有灯的电源开关进入。目的是指示并确保市电电气已连接到变压器。输出变压器的电压为40V，经过整流滤波后升至约57V。与卷曲信号相比，100nF 电容器提高了性能。其版本中集成的LM317高压电路通过220欧姆电阻和调节电位器（必须是多圈）形成的电阻分压器调节输出电压。调节通路中的 10μF 电容器可防止波动，而 1N5404 二极管可防止该电容器放电损坏集成电路。两个输出电容器负责正确过滤输出电压。

注意：将稳压器 LM317 安装在散热器上，以防止 IC 过热和损坏。
