LTC3723-1适用于PoE应用的130W隔离式推挽式转换器

该解决方案是一款专为PoE应用设计的异步隔离式推挽式转换器，可在50-2V（典型值为6V）的输入电压范围内产生34V/38.36A输出。整个隔离式转换器的峰值效率达到93.5%，整个解决方案可以通过适当的布局安装到1/8砖基底面（2.3“ × 0.9”）中。次级侧采用半波二极管整流器，可实现低部件数、高可靠性的电源。变压器经过优化，漏感最小化，可降低电压尖峰，从而提高整体效率。图1显示了电路的效率性能。图2显示了完整的原理图。图3和图4分别显示了满载时的输出电压纹波和半满负载瞬态响应。图5和图6显示了热性能。

该电路采用 LTC3723-1 推挽式 PWM 控制器，该控制器提供了紧凑、高效率、隔离式电源转换器所需的所有控制和保护功能。LTC3723-1 具有峰值电流模式控制、可编程斜率补偿和前沿消隐、极低的工作和启动电流以及过热保护。这种高集成度最大限度地减少了外部元件数量，同时保持了设计灵活性。LTC3723-1 采用 16 引脚 SSOP 封装。

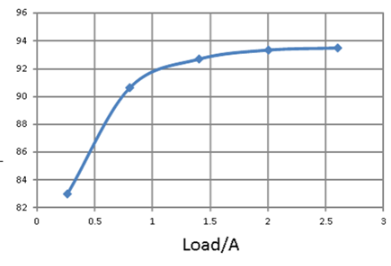

图 1 36V 时效率与负载电流的关系在， 50V外

图 2 用于 PoE 应用的 130W 隔离式推挽式转换器原理图

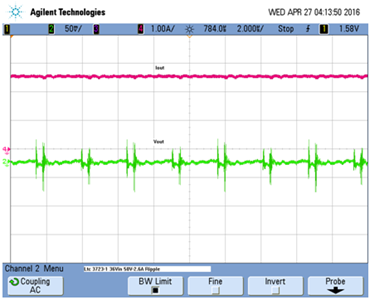

图 3 36V 时的输出电压纹波在， 50V外， 2.6A 负载

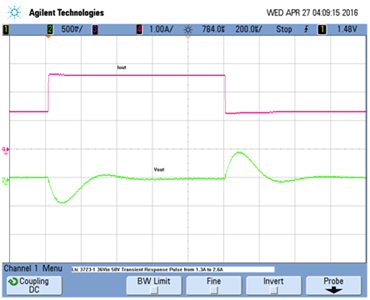

图 4 1V 时的 3.2A 至 6.36A 负载瞬变在， 50V外

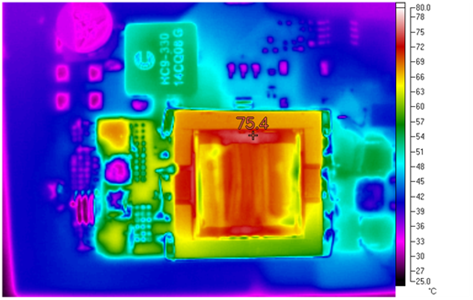

图 5 36V 时的顶部热性能在， 满载， 200LFM 气流， Ta = 23C

图 6 36V 时的底部热性能在， 满载， 200LFM 气流， Ta = 23C
