采用LT8301和耦合电感器的微型隔离解决方案

需要仅具有功能隔离的微型解决方案的客户通常选择隔离模块。这些解决方案具有非常笨重的外形尺寸，通常不提供高功率效率或低空载输入电流。此外，这些模块的输出电压通常是未调节的，具有较大的Vout由于线路/负载变化引起的变化。但现在，LT8301是一款简单易用的无光隔离反激式转换器，可以使用耦合电感器为此类客户提供更紧凑的高性能解决方案。利用微功率LT8301，可以实现高功率效率和低空载输入电流。同时，输出电压可以简单地由一个电阻器设置，并在很宽的输入电压和负载电流范围内严格调节到目标值。

图1.采用耦合电感器的微型5V隔离反激式转换器。

图1中的原理图示出了一款采用LT8301的微型5V隔离式反激式转换器，该转换器与一个耦合电感L1一起提供功能隔离。整个解决方案只需要很少的组件，总尺寸约为13mm×7mm×3mm。5V输出电压在2.7V至16V输入电压范围内得到严格调节，峰值功率效率为85%。为了满足1mA的最小负载要求，应在VOUT处增加一个5kΩ电阻，或者使用齐纳二极管来箝位VOUT。在VOUT被一个5.6V齐纳二极管箝位的情况下，空载输入电流在整个输入电压范围内保持在2mA以下。

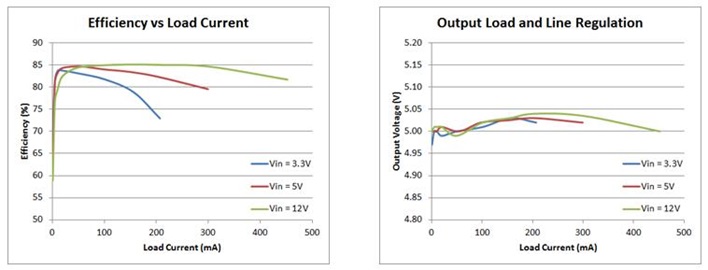

图2.LT8301 效率和负载/线路调整率。
