LT3029 在一个纤巧型 500 引脚 MSOP 或 16mm × 4mm × 3.0mm DFN 封装中集成了两个独立的 75mA 单片式 LDO。两个稳压器均具有 1.8V 至 20V 的宽输入电压范围，满负载时具有 300mV 的压差。输出电压可在低至 1.215V 基准电压时调节。采用一个外部旁路电容器时，输出电压噪声小于 20μV有效值.一个完整的电源只需要一个至少3.3μF的陶瓷输出电容，每个通道就可以保持稳定。
每通道静态电流为 55μA，在停机模式中降至 1μA 以下。电池反接保护、反向电流保护、限流折返和热关断均集成在封装中，使其成为电池供电系统的理想选择。
LT3029 包括简化多电压系统设计的特性。其两个独立的稳压器提供独立的输入和关断引脚。它还与 LTC2921、LTC2922 和 LTC2923 电源跟踪控制器相兼容，从而实现了简单的多电源轨电源跟踪和排序设计。
| V在范围 （V） | 我外（毫安） | 压差 @ I外（毫伏） | 独立V在 | 我Q/通道 （μA） | DFN 封装尺寸 | |
| LT3023 | 1.8~20 | 100/100 | 300/300 | N | 20 | 3 毫米 × 3 毫米 |
| LT3024 | 1.8~20 | 100/500 | 300/300 | N | 30 | 4 毫米 × 3 毫米 |
| LT3027 | 1.8~20 | 100/100 | 300/320 | Y | 25 | 3 毫米 × 3 毫米 |
| LT3028 | 1.8~20 | 100/500 | 300/300 | Y | 30 | 5 毫米 × 3 毫米 |
| LT3029 | 1.8~20 | 500/500 | 300/300 | Y | 55 | 4 毫米 × 3 毫米 |
两个独立的稳压器
LT3029 的输入可单独使用或组合使用。图1显示了一个应用，它从两个不同的输入电压产生两个输出电压，每个通道都有独立的关断控制。

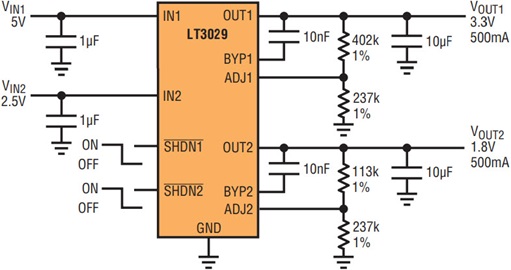

图1.完全独立的通道具有单独的输入和SHDN引脚。
不同的启动压摆率
启动时间大致与旁路电容成正比，与输入和输出电压无关。输出电容和负载特性对结果也没有影响。图2显示了稳压器启动时间与旁路电容的关系。
图2.启动时间与旁路电容值的关系
LT3029 与 LTC292x 系列电源排序和跟踪控制器兼容。其 ADJ 引脚应连接至 LTC292x FB 引脚。通过选择合适的电阻器，它可以跟踪或排序电源。有关详细信息，请参阅 LTC2923 的产品手册。
结论
LT®3029 是一款双通道 500mA/500mA 单片式 LDO，具有一个宽输入电压范围和低噪声。两个通道完全独立，可实现灵活的电源管理。由于其低静态电流、小封装和集成的电池保护功能，它是电池供电系统的理想选择。
