μ模块稳压器缩小了电源尺寸和设计工作量

David Ng

对于高密度、高效电源，开关稳压器是首选，但如果项目缺乏足够的设计资源来正确布局和测试开关电源电路怎么办？与任何其他系统一样，开关电源需要元件选择、降额、仿真、原型设计、电路板布局、分析和设计验证测试。设计工程师应该关注新奇才小工具的内脏，而不是运行它的电源。

LTM8020、LTM8022 和 LTM8023 是三个 μModule 稳压器，只需极少的设计工作量，而且只需几个廉价的无源元件即可构成一个完整的电源。 这些模块体积小，可接受宽输入工作范围，可分别产生 0.2A、1A 和 2A。

纤巧、独立、200mA 电源

LTM8020 尺寸很小，其封装尺寸仅为 6.25mm × 6.25mm × 2.32mm，但它可接受一个 4V 至 36V 的宽输入电压范围，并且能够针对 1.1V 至 25V 的输出电压 （在 5mA） 时产生高达 200W 的功率。在轻负载条件下，突发模式操作可在无负载时保持 50μA 的静态电流。关断时电流消耗小于 1μA。如图 1 所示，一个完整的 LTM8020 电源只需要一个输入电容器、一个输出电容器和一个电阻器来设定输出电压。

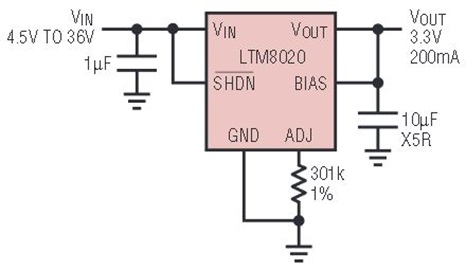

图1.利用 LTM3、两个电容和一个电阻器产生 3.200V/8020mA。

元件少的负电源

作为一种独立的设计，LTM8020 可轻松配置为产生一个负电压。图 2 示出了如何使用 LTM8020 从一个 5.85V 至 4V 的输入范围产生 –5V/30mA 的示例。在这种配置中，该器件不能作为真正的降压转换器工作，因此最大输出电流小于降压配置中可实现的电流。

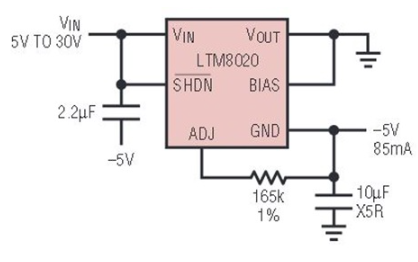

图2.μModule 的简单重新配置会产生负输出。

如果您需要更多动力...

与 LTM8022 相比，LTM11 采用更大的 25.9mm × 2mm × 82.8020mm 封装，但具有更宽的输入范围 （3.6V–36V） 和输出范围 （0.8V–10V），用于高达 1A 的负载。它还包括更多控制功能，包括 RUN/SS 引脚、同步、用户可调开关频率和用于并联模块的 SHARE 引脚。LTM8022 还采用了突发模式操作，在无负载时仅吸收 50μA 静态电流，同时仅保持 30mV 的输出电压纹波。与 LTM8020 一样，关断时的静态电流小于 1μA。原理图非常简单，3.3V和8V输出设计示例分别如图3和图4所示。

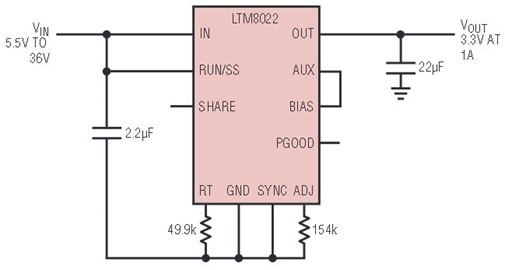

图3.利用 LTM3 和仅 3 个无源组件产生 1.8022V/<>A 输出。

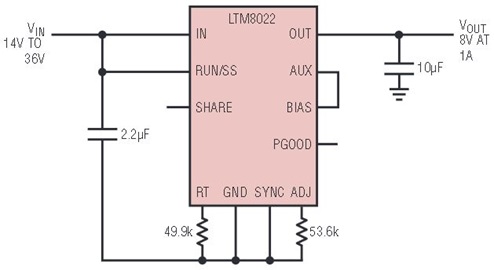

图4.LTM8022 也可以产生 8V 电压。

...或者，甚至更强大...

LTM8023 是 LTM8022 的老大哥，能够产生高达 2A 的输出电流。LTM8023 具有与 LTM8022 相同的输入、输出电压范围和控制功能。它还具有突发模式操作和低静态电流。LTM8022 和 LTM8023 具有相同的占位面积和引脚模式，因此即使您开始使用 LTM8022 进行设计，但后来发现需要更大的电流，您也可以简单地插入 LTM8023。在大多数情况下，该设计将使用与LTM8022相同的无源元件，如图3中的3.5V示例所示。

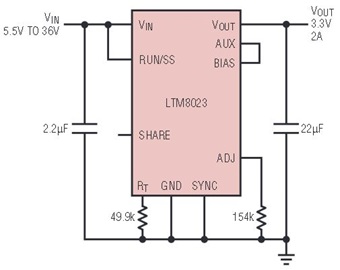

图5.LTM8023 可产生 3.3V/2A，其占板面积和组件与 LTM8022 产生 1A 电流所需的组件相同。

结论

LTM8020、LTM8022 和 LTM8023 μModule 稳压器使电源开发变得快速而简单。其宽输入和输出电压范围、负载能力和小尺寸（见表 1）使其易于适应各种应用。
